光驱，又名光盘驱动器，它在电脑中的地位已经越来越突出了，海量数据的存储问题已经让光驱逐渐开始取代软驱的位置。由586的机器开始，电脑就支持由光驱引导系统。这样即便系统损坏后，没有软驱也可以由光盘引导，进入系统恢复的维护工作。
光驱的构成

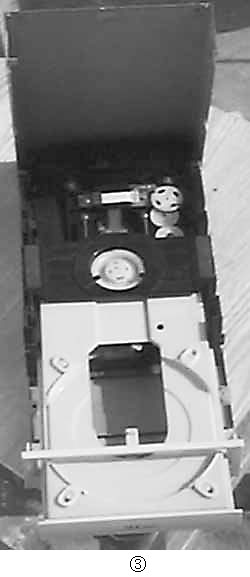

打开光驱上固定用的螺丝，拆开外壳后如图3所示。
光驱内部主要由激光头组件、驱动机械部分、电路及电路板、IDE解码器及输出接口、控制面板及外壳等部分组成。其中激光头组件、驱动机械部分是在维修光驱时要重点注意的部分，许多光驱故障就出自这两个部位。
1.驱动机械部分
该部分中：碟片加载机构由控制进、出盒仓（加载）的电机组成，主要完成光盘进盒（加载）和出盒（卸载）；激光头进给机构由进给电机驱动，完成激光头沿光盘的半径方向由内向外或由外向内平滑移动，以快速读取光盘数据；主轴旋转机构主要由主轴电机驱动，实现光盘的旋转。
2.激光头组件

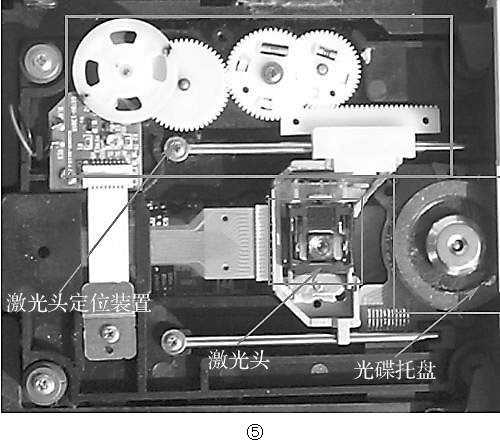

这是各种光驱最重要，也是最脆弱的部件，普通单光束激光头主要由半导体激光器、半透棱镜/准直透镜、光敏检测器和促动器等部件构成，用来读取数据。它的质量好坏直接影响光驱读盘能力的好坏。激光头固定在两个滑杆中间，靠其定位装置左右移动来读取光盘不同区域的数据。

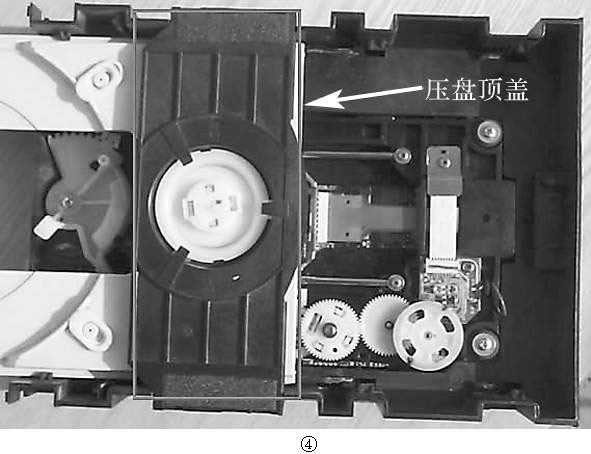

图中光碟托盘在装入碟子的时候自动上升与压盘顶盖一起固定碟片，它的下面是电机，在读盘的时候高速旋转，即我们平时说的机芯。
光驱内部的电路板如图6所示，它包括电源电路、前置信号处理电路、聚焦/循迹/径向/主轴伺服电路、光电转换及控制电路、DSP数字信号处理电路等。
光驱电路板和主框有3根数据线连接，橘红色的线是和激光头相连，其他两个白色数据线是和机芯及激光头定位装置的电机相连。两根电源线为电机供电。
在拆卸光驱时应该遵循以下步骤：
1.先拆卸光驱底板
用十字螺丝刀拆下固定底板的螺钉，取下金属底板。
2.拉出光盘托
可接通电源，按进出盘按钮使光盘托滑出，然后关闭电源，或者利用光驱进出盘按钮左侧的退盘孔，将细针插入其中，使光盘托弹出。
3.拆卸光驱前面板
4.取出光驱的机芯
光驱的主要故障
光驱故障中，现象最多的是机械故障，其次才是电路方面的故障，而且电路故障中的大多问题都是由用户调整不当引起的故障，这要比元器件损坏的故障多得多，所以在拆解或维护光驱设备时不要随便调整光驱内部各种电位器，并且在拆卸光驱时要注意防止碰撞及静电对光驱内部元器件的损坏。
光驱种类型号及故障类别繁多，掌握一定故障判断技巧是快速准确维修光驱的关键。一般来说，光驱常见故障主要有两类：软故障与硬故障。
1.软故障：包括软件故障与软性故障，多是由于系统安装的软件冲突问题，或者机器内硬件搭配不合理等原因造成的故障。例如：驱动配置错误或安装不正确造成在Windows或DOS中找不到光驱；光驱连接线错误或因跳线错误产生与其他设备冲突使光驱不能使用；CD线没连接好，无法通过播放键直接听CD；光驱未正确放置在拖盘上造成光驱不读盘；光盘变形或脏污造成画面不清晰或停顿或马赛克现象严重；拆卸不当造成光驱内部各种连线断裂或松脱而引起故障等。
2.硬故障：包括偶然性故障及必然性故障，如挑盘、读盘能力差、光盘在读盘前自动被弹出，不读盘等现象，这主要是由于机内集成电路，电容，电阻，晶体管等元器件早期失效或突然性损坏，或一些运动频繁的机械零部件突然损坏，或者激光管老化，激光头组件中光学镜头脏污等，也可能是机械传动机构因磨损、变形、松脱而引起故障。
如何区别光驱故障
假如某一台光驱发现读盘不稳定、无法读取数据等问题，就将该光驱拆下，安装到另一台其他光驱可正常使用的电脑上，看是否有同样的故障。如果没有出现原来的问题，则多为软故障；如果出现相同的故障现象，则多为硬故障。对于硬故障还需要判断光驱是电路故障，还是激光头故障。
可先将光驱外壳拆开，然后上电开机，观察光驱控制电路和伺服电路，如果他们工作正常，则放入光盘，应该有以下现象：
激光发射管亮，光驱面板指示灯亮；
激光头架退回到主轴电机附近；
激光头由光盘的内圈向外圈检索，然后回到主轴电机附近；
激光头聚焦透镜上下聚焦搜索三次，主轴电机加速三次寻找光盘。
如果以上动作发生后，激光发射管熄灭，主轴电机停转，则可能是激光头组件有故障。如果没有上述现象，则可能是光驱控制电路和伺服电路出故障了。当主轴电机部分出现故障的时候，其故障主要现象表现形式为：①加电后指示灯闪动不止，但盘片不转；②读盘加速的声音和振动特别大，重复几次后停止，但读不出数据。此类现象出现后如果不是拆开机壳观测，很容易错误地判断为激光头故障。
常见故障的排除方法
1.对于软故障，先检查一下光驱跳线跳正确与否；然后检查光驱IDE接口是否插接不良，可将其重新插好、插紧；如果还没解决问题，可以更换数据线试试。另外，还可重新对BIOS的参数进行正确的设置。
2.对于硬故障，分以下情况：
（1） 机械故障，可将机械部分重新进行装配，适当补偿部件磨损，或更换相应部件。
（2） 激光头组件有故障可分为两种情况：一种是光电管表面太脏或激光管透镜太脏及位移变形，一种是使用太久造成激光管老化。
对第一种情况，可以先尝试清洗聚焦透镜。如前所述，打开光驱后，先仔细观察一下聚焦透镜表面，可能会看到灰尘或雾蒙蒙的一片，用脱脂棉或镜头纸轻轻擦拭除去透镜表面灰尘，稍稍多擦几下，透镜就会变得干净透明。但因为大多数光驱的激光头密封在腔体内，操作不慎极有可能导致光驱报废，建议一般用户不要擅自拆卸清洗。而且即便清洗，一段时间以后其读盘性能仍会下降。这主要是因为一般光驱出厂时，为了增加激光束的通透性而在其激光头表面涂抹了一层薄膜，清洗激光头表面时由于用力过大或用酒精清洗，容易造成表面的薄膜脱落或融解，引起激光头表面通透性下降。
对于第二种情况，可以尝试调整激光头功率。在激光头组件的侧面有1个像十字螺钉的小电位器（不同品牌的光驱的电位器数量不同大约1～3个，但是一般只有1个是管理激光头输出功率的）。记下其初始位置，先顺时针旋转一个小角度，上电开机，如果故障依旧，再逆时针旋转一个小角度，直到能顺利读盘。注意：一定不能大幅旋转，以免功率过大而烧毁光电管。也有资料说可以用同品牌同型号的激光头代用，但是一般同品牌同型号的激光头难以寻找，另外，光驱的激光头要比VCD机的更为精密，建议个人还是不要轻易更换。
（3） 通常，主轴电机与其驱动电路是一个整体，它们之间由一条与激光信号通路连线一样的排线连接，不同型号的光驱排线具体数量也不同，无法在不同型号间进行替换。而且由于激光头信息通路在进出盒时，激光头需要进一步的定位工作，所以其连接线易被拉折而损坏，因而在遇到相应故障现象时判断顺序为：先考虑激光头组件通路故障，而后再考虑主轴信号通路故障。若确定不是激光头组件故障后，就要开始检查是否为排线故障。首先确定是否插牢。若确定插牢，可通过万用表直接测量，看是否有断线。若有断线，可用普通细连接线直接将断线的两端直接连接即可；若无断线，则可确定为主轴信号通路无故障，元器件部分有故障。元器件部分的故障维修较为复杂，但此部分出现故障的可能性很低。光驱中的元器件多为贴片元件，业余条件无法焊接代换，而且各种光驱间没有通用性，不同品牌型号的光驱无法代换，所以遇到元器件部分损坏，最好放弃自己维修。
光驱维修实例
例1：某台计算机，新安装的P4结构。当时机器上已经安装了双光驱结构（DVD与光盘刻录机），后将另一台电脑上的光驱移至此机，连接到硬盘接线的从属位置。当时没有任何问题，机器可以正常工作。但是后来不定期的发现系统经常重启，仔细观察发现，在按动光驱按钮的瞬间，频繁重启。
经查找资料发现，由于机器内安装了过多的硬件设备，导致系统供电不足，而光驱在插入光盘读取数据的瞬间，需要使用较多的工作电流，导致系统供电不足，机器频繁启动。将原先安装的300W长城电源，更换为350W金河田电源后，故障解决。
例2：某光驱出现挑盘故障，好盘能读，差盘不能读
拆开光驱，放进一张质量较差的光碟片，碟片转动一会儿后自动停止，不能读取；再放进一张质量较好的碟片，能读出盘中信息，但读取时间较长且转动一会儿后又停止。观察激光头透镜，表面光洁无尘，出现这种挑盘故障说明其光头的功率严重不足，试着将电位器逆时针细微地调整一定角度，故障排除。
例3：某光驱托盘出盒不能全出
根据故障现象，首先检查出盒电机及有关机械传动部分及出盒电机驱动电路。拆开光驱上部盖板，按出盒键，电机正常旋转，但皮带打滑，再仔细观察出盒传动机构，发现有错齿，盒出到一定位置便卡住，进行复位修复后故障排除。
另外，在电脑配件中，光驱属于易损配件，不同于其他硬件。光驱的寿命受到读取光盘的质量、使用频繁度等多种因素的制约。即便不经常使用光驱，通常光驱在使用两年以后，由于光驱结构的限制，产生老化，是维修解决不了的，还是需要更换。
（龙哲）
