梳状滤波器主要分为模拟型和数字型。模拟型一般采用玻璃延迟线或CCD电荷耦合器件及加减法器组成梳状滤波器来实现对N制及P制信号的Y/C分离；数字型的梳状滤波器则采用由一对两行延时线（N制为一对一行延时线）、三个带通滤波器及垂直相关性检测电路等组成自适应Y/C分离电路，动态自适应三维Y/C分离电路更加精确地将Y/C信号分离，从而克服了模拟型梳状滤波器Y/C信号分离不完善，产生色点干扰和串色爬行现象的影响。
在彩电电路中，梳状滤波器是一个独立的器件，其工作状态一般不受CPU的控制，只与它本身的性能及供电电路有关。当梳状滤波器工作不正常时，则会出现串色爬行、无彩色、无图像及图像不稳定或间断性图像与蓝背景之间翻转等故障。
对于外围电路带有延时线电路的机芯多采用将延时线信号对地短路的方法来分析。若故障与蓝背景相关联，将蓝背景关掉（无线电2001年第2期王忠诚有介绍文章）不失为一种好方法。另一种方法是将梳状滤波器从电路中甩掉，用电容直接将复合视频信号同时耦合至Y信号和C信号的输入端，若图像基本正常（这时图像质量较差），即可判断故障在梳状滤波器本身。当然检查梳状滤波器外围馈电电路、时钟脉冲发生器端及制式控制端电路也是常用的检修方法。
下面介绍两例有关于梳状滤波器的典型故障，以飨读者。
〔故障1〕
东芝182E5C型彩电收看节目时，屏幕彩条由下向上爬行，且彩条变粗，当关掉色饱和度时，黑白图像正常。
分析与检修：
根据故障现象分析，黑白图像正常，说明公共通道和亮度通道工作基本正常，故障很可能是梳状滤波器没有彻底分离Y、C信号所致。

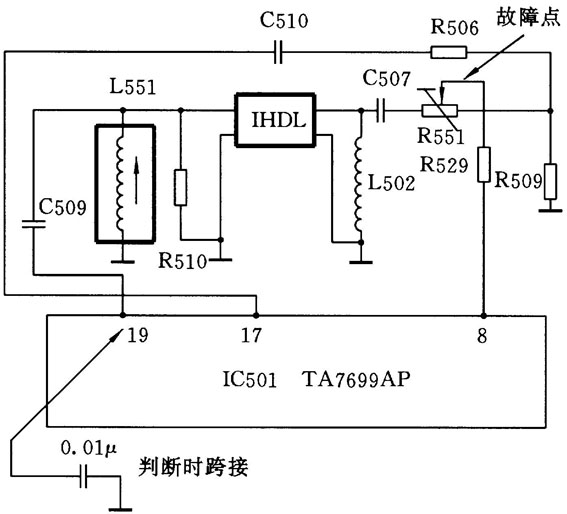

梳状滤波器的作用是实现完善的亮度、色度分离，当其分离幅度不精确时，极易出现串色爬行现象。至此，分别检查两路信号（见附图）：一路经R506、R509分压后，经C501耦合至IC501的，这一路是直通信号；另一路经过R551的幅度调节，通过C507、延时线延时、相位调节线圈L551，经过C509耦合进入IC501的，这一路是延时信号。两路信号进入IC后，由IC的P、N矩阵在其加法器和减法器端分别输出幅度相等的两倍色差信号。
检查时为了进一步判断故障点，用0.01μF电容跨接于IC501的与地之间，其目的是将延时信号对地短路，开机故障依旧，说明问题的根源在于延时电路本身有故障。值得一提的是，若延时信号对地短路后，图像失去彩色，出现黑白图像，说明是直通电路故障。
进一步检查延时电路本身，调节L551，故障无明显变化，再调R551，图像爬行现象有明显改变，仔细检查R551，性能不良，经更换后，再细调，故障排除。
小结：
由梳状滤波器的延时电路引起的故障与IC内P制开关电路工作异常所引起的彩条爬行故障两者明显的区别在于：P制开关电路或P制双稳态电路不正常所造成的爬行故障，在收看彩条图像时，中间的青条变为蓝黑条，绿条变为暗黄条，品红变为暗蓝条，红条变为棕黑条，同时爬行严重；而由梳状滤波器所造成的故障，爬行现象是全部的彩条由下向上的爬行，但其色调不产生失真。
在该例故障中，由于延时幅度调节电阻R551失效，延时幅度得不到控制，致使Y、C信号得不到彻底分离从而造成故障。若L551延时调节线圈失调，延时相位得不到补偿也会发生相同故障。
〔故障2〕
TCL王牌2988大屏幕彩电收看PAL制电视节目时图像无彩色，黑白图像正常，但播放NTSC制光盘时图像彩色正常。
分析与检修：
收看电视台节目时黑白图像正常，而播放N制信号时图像彩色正常，说明问题出在P制梳状滤波器电路中。
从该机电原理图分析，IC302（TDA4555）输出的是ACC自动色度控制后的色度信号，经DLY302梳状滤波器延时后，经VR302馈送到IC302的⑩脚，在IC302内部，延时信号与未经延时信号分别由加法器、减法器分离后，进入两同步检波器解调。由于P制色解码要经过梳状滤波器延时（128μs），利用延时信号与直通信号经加减运算后分离出Y、C两个分量，并在基准副载波的作用下，解调出两色差信号。在该故障现象中由于N制信号工作正常，可以判断IC本身基本正常，问题很可能在梳状滤波器电路中。检查IC302的⑩、的外围梳状滤波器电路中各元件R323、C333、L304、VR302、R304、DLY302、C355等，当检查到C355时，发现该电容不良，用新品更换后故障排除。
小结：
由于电容C355不良，将梳状滤波器DLY302③脚的延时色度信号短路掉，使IC302⑩脚无延时信号输入，从而造成了PAL制信号无彩色。
（贾维利）
