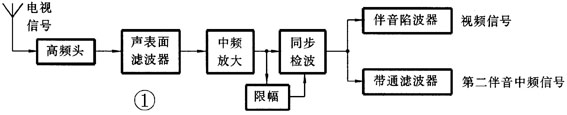

图1是普通彩电常用的内载波接收方式的中频放大电路方框图。由图可知：高频头输出的图像、伴音中频信号由声表面滤波器选频和幅频特性处理后，送入同一中频放大器放大，然后一路送入同步检波器被检波。另一路送至限幅器，将图像中频信号变成等幅载波信号后，也送入同步检波器，检出视频信号，再利用图像中频信号和伴音中频信号的差拍而产生第二伴音中频信号，并从同一端子输出，然后利用带通滤波器滤出第二伴音中频信号，同时利用伴音陷波器取出图像信号。显然，这种接收方式的特点是图像和伴音信号共用一个通道，它们之间的相互干扰是不可避免的，特别是伴音内载波（即第二伴音中频信号）与色副载波的差频信号（即△f=6.5MHz-4.43MHz=2.07MHz，指PAL—D制）对图像的干扰，以及强信号时对伴音产生的蜂音干扰均不可避免。为了克服这种现象，最好的办法是使图像伴音中频信号通过两个各自独立的通道来处理，但这种完全分离的接收方式要求高频头内本振频率的稳定性极高，这是因为第一伴音中频信号是由本振与伴音载频通过差拍产生的。若本振频率发生偏移，那么第一伴音中频的频率也随之发生偏移，致使偏离了伴音中频鉴频电路的S曲线中心，从而导致解调出来的音频信号的失真，若想本振频率从几十兆到数百兆的范围内都具有极高的稳定性，在技术上比较困难，况且即使能办到，成本也高，故目前较高档电视机常采用PLL准分离接收方式。所谓准分离接收方式实际是一种变形的内载波接收方式，其电路框图如图2所示。由图可见，在调谐器（高频头）以后，图像、伴音中频信号经两个声表面滤波器（注：两个声表面滤波器有的是各自独立的，也有的是合在一起的，如高路华TC-2982型彩电就是这样）选频，分别获得第一伴音中频信号和图像中频信号。其中第一伴音中频信号被送入伴音中频放大器及伴音检波电路。伴音检波器是利用基准载波信号与伴音中频信号进行差拍而产生伴音内载波（即第二伴音中频信号）信号。在这里伴音检波器的基准载波信号不再是等幅图像中频信号，而是由PLL（锁相环）视频检波器中压控振荡器产生的PLL同步信号取代。它经图像声表面滤波器获取的图像中频信号，也送入图像中频放大器放大，然后送入视频检波器以便得到视频信号。这里视频检波器也是采用压控振荡器产生的PLL同步信号进行检波。所谓PLL同步检波，就是利用PLL（锁相环）技术，始终保证VCO（压控振荡器）的载波振荡频率与图像中频频率严格一致。若有误差，鉴相器就会输出一个误差控制电压，去修正VCO的振荡频率，使之自动回到图像中频上。这种方式的最大优点是：由于VCO产生的等幅载波单频信号无其它旁频分量，且被严格锁定在图像中频上，具有极高的稳定性。载波信号与图像内容无关，故伴音检波产生的第二伴音中频信号与图像内容无关，解决了图像与伴音之间的相互干扰问题。另外，由于省去了限幅器，因此第一伴音中频信号的幅度也得到提高，即提高了伴音信号的信噪比，同时也解决了调频信号的寄生调幅干扰问题。
正因为PLL准分离式中放电路有明显的优点，所以近年来生产的大屏幕彩电几乎都采用了这一电路。上述两个通道可能集成在一片集成电路中，构成准分离式图像、伴音一体化中放电路，如：TA8800A、TDA9808T、AN5719等就属于这种类型，也有的是把上述两个通道和色度解码、扫描等小信号处理都集成在一片集成电路中。如：AN5095K、TDA8843等就属于这一类。图3是TA8800A典型应用电路及内部电路框图。
由图可见，来自高频头的图像中频及伴音中频信号，经预中放管放大后被送入二合一声表面滤波器F1806D，经F1806D中图像声表面滤波器选出的图像中频信号从TA8800A④、⑤脚送入内部的图像中放电路，经放大后被送入视频检波器。其中一部分图像中频信号送入鉴相器，以及作为基准信号去校正压控振荡器的振荡频率并使之始终为38MHz。经检出的视频信号又送入视频放大器放大，然后从输出。另外，由F1806D伴音声表面滤波器选出的伴音中频信号，从TA8800A⑦脚送入内部的伴音中放电路及伴音检波电路。伴音检波器所需的基准载波信号，也是由压控振荡器提供的PLL同步信号经90°移相后送入伴音检波器的。经检波得到的第二伴音中频信号从输出，再经外部的伴音制式处理电路处理后（有关知识在以后将有详细介绍），重新从进入内部的限幅放大器（第二伴音中频放大器）被放大，然后送入伴音鉴频电路被还原出音频信号，并从⑨脚输出，送入功率放大电路作进一步放大。
顺便指出，目前仍有部分大屏幕彩电所使用的单片小信号集成电路（如TDA8361/8362、LA7688等）的中频电路，仍是单通道类型。
（王绍华）
