四、中放、检波、鉴频电路

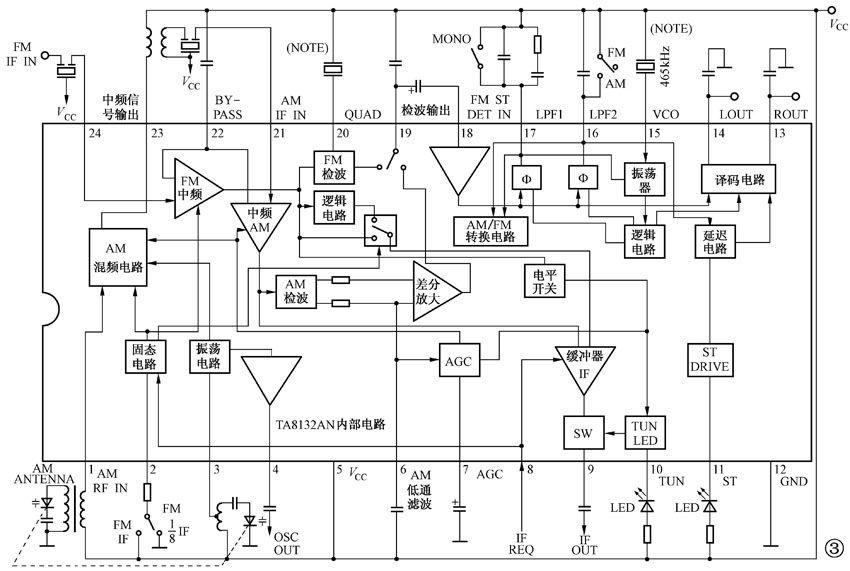

本机的中放、检波、鉴频电路由TA8132AN及其外围元件组成。TA8132AN是东芝公司生产的AM、FM波段专用解码IC，该芯片内部含有AM混频、AM/FM中放、FM鉴频以及立体声解码电路，在供电电压为1.8～8V时均能稳定地工作。TA8132AN内部电路如图3所示。
TA8132AN的详细资料可到
www. semicon.toshiba.co.jp/eng/search/ft-datasheet.html
查询下载。TA8132AN各引脚功能与测试数据如表5所示（见本期25页资料栏）。
TA8132AN的②脚为高放增益控制端（即调谐自停灵敏度控制端），通过调整外接电阻的阻值，即可调整高放电路的增益，不过，外接电阻阻值不能大于10kΩ，否则TA8132AN视该脚为悬空状态，而将计数电路置于18IF中频计数频率输出状态。该脚外接电阻阻值与电路增益对应关系如图4所示。
当接收到调频立体声信号时，TA8132AN的输出电平由0.6V降低至0V，VT17截止，其集电极高电平送往TC9316F，LCD显示屏上便显示出双扬声器图标，指示接收到的信号为立体声信号。TA8132AN的外接465kHz陶瓷振荡器经过12分频后，为TA8132AN内部的立体声解码电路提供38kHz的立体声导频信号。
经过VT10进行预放大再经过10.7MHz 三端陶瓷滤波器CF1滤波后送至TA8132AN的FM输入端输入的10.7MHz中频信号经过FM中频放大、FM检波电路以及电子开关电路后从输出FM鉴频信号，该信号由C20耦合到进行立体声解码，解码后的立体声音频信号从输出。
当选择波段为MW波段时，74LS138的O0端均输出高电平，VT11截止， TA7358P的⑨脚与电源断开，TA7358AP停止工作；而且VT11集电极的低电平使TA8132AN的外接晶体管VT16导通，TA8132AN的为高电平，TA8132AN工作在AM状态。AM磁性天线线圈、振荡电容TC4、C27、变容二极管VD5，高放管VT3等元件组成的MW调谐回路由VT6接入TA8132的①脚；变容二极管VD6、C34、T6、C38组成的MW本振调谐回路由VT7接入TA8132的③脚与MW调谐回路产生的MW信号进行混频。经过TA8132AN内部AM混频电路混频后产生的465kHz中频信号从TA8132AN的输出，再经过T2、CF2选频后送入TA8132AN的内部进行AM中频放大并进行检波。检波后的AM声音信号再经过内部差分放大器放大以及电子开关选择后从TA8132AN的输出。从输出的信号经过C20耦合到内部，再经过逻辑电路、译码电路后从输出音频信号。同时TA8132AN的④脚输出本振信号，并经过接插件的A8端子送至控制板上TC9316F的和TD7101F的③脚，使LCD显示屏显示出基准频率所对应的电台频率值以及波段位置。
TA8132AN的⑥脚电容C31为低通滤波电容，它可以将正反馈信号中的高频分量旁路，只剩下低频分量作为AGC控制电压。TA8132AN的为单声道/立体声转换控制端，当该脚接高电平时，TA8132AN工作在单声道状态，输出音频信号为单声道信号。当该脚悬空或者通过阻容元件与 V CC端相连时，TA8132AN工作在立体声状态，输出音频信号为立体声信号。TA8132AN的外接元件为FM鉴频中频变压器（俗称中周）。
五、调谐电路
该机调谐电路没有采用性能不稳定的空气可变双连电容，而是采用了更精确的变容二极管。VD1、VD2型号为ISV101，是东芝公司生产的FM专用变容二极管。VD1、VD2分别为FM高放以及本振回路谐振元件，当二极管两端调谐电压在2.5～10V之间时，其两端容量可以在32～12pF之间变化，完全可以满足FM波段的87.5～108MHz的需要。VD3～VD8型号为ISV149，是AM波段变容二极管，当二极管两端调谐电压在1～8V之间时，其两端容量可以在540～30pF之间变化。常见变容二极管参数如表6所示（见本期25页资料栏）。
在搜索电台时，TC9316F的输出PLL鉴相信号，该信号经过R83、C92、R79、VT70、VT71、C93、C91形成一个控制电压，该电压通过接插件的A9端子加在图2中的VT12控制极，通过改变VT12的D、S极间的电阻，从而调整变容二极管两端电压，进而实现改变变容二极管两端电容量和本振频率的目的。
在搜索电台时，从中放电路TA8132AN⑨脚输出的中频计数脉冲通过耦合电容C33进入TC9316F的中频计数脉冲信号输入端，该脉冲频率为外来信号频率与本振频率之差，若该频率为1337.5kHz（10.7MHz的1/8分频）或者450kHz（AM）时，TC9316F立即发出停止搜索的指令，停留在收到的电台上，此时TC9316F的输出低电平，该低电平一方面使TA8132AN的⑧脚为低电平，TA8132AN恢复中频信号输出；另一方面使功放电路CXA1622M内部静音电路停止工作，扬声器正常播放电台声音。TC9316F的外接75kHz晶振产生的振荡信号既为TC9316F提供计数脉冲，又为鉴相器提供基准频率（经过内部分频），从输入的中频信号先与该基准频率进行比较，则由相位比较器输出一个误差电压，该误差电压从TC9316F的输出用来校正输入回路的本振频率，直到两个频率完全一致时才锁定，从而保证在收听节目时绝对不会出现跑台的现象。
六、电源电路
由于该机采用4.5V供电，为了满足变容二极管工作时所需要的1～10V电压，必须对4.5V电压进行升压。升压电路由图2中的VT14、VT15、T9等元件构成的振荡电路组成，VT14、VT15、T9产生3.1MHz左右的高频振荡脉冲信号，该高频脉冲经过VD10、VD11、C55～C57倍压整流、滤波后在C57两端产生约15V的直流电压，该电压经过VT12为变容二极管以及通过接插件的A9端子向VT70、VT71供电。L11、C52、C53构成滤波电路，用来防止DC-DC转换电路产生的高频干扰脉冲串入其他电路。
VT20～VT22构成串联型稳压电路（VT20为电源调整管，VT21为误差放大管，VT22为误差取样管），为控制芯片TC9316F的提供稳定的+3V工作电压。此电源不受机内任何开关的控制，以保证控制芯片内的时钟始终工作正常。若要在换电池时不丢失机内存储的电台数据，可加大电容C89的容量。
为了防止在电池电压低于2.7V时收音机仍在工作而导致电池耗尽，使TC9316F内部时钟停止以及内部存储的电台等信息消失，本机特设置了欠压保护电路。欠压保护电路由LM2931构成。LM2931是摩托罗拉公司生产的低压差三端稳压器，内含过流、过压、过热保护电路并具有电源接反自动停止输出的功能，其内部电路如图5所示。
LM2931的详细资料可到
www.national.com/ds/LM/LM2931.pdf
下载。

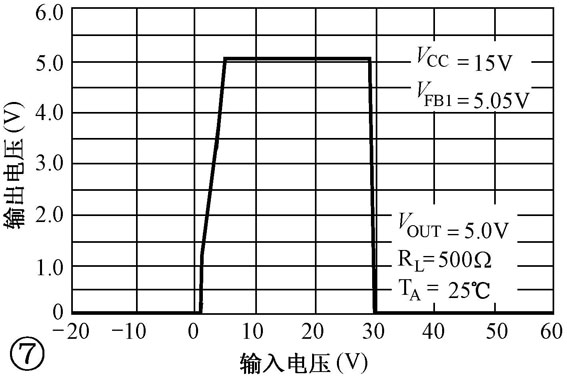

LM2931输入端电压与输出端电压的对应关系如图6、图7所示。
由于LM2931的输入端①脚接在VT20的集电极，当4.5V电源电压下降到低于2.7V时，VT20～VT22构成串联型稳压电路输出电压就会下降到2.4V以下，由图7可知，此时LM2931的输出端③脚电压骤降为0V，于是VT23由正常时的导通状态翻转为截止状态，进而VT19、VT24截止，强制切断主板供电，使收音机实现低压关机。
七、音频功放电路

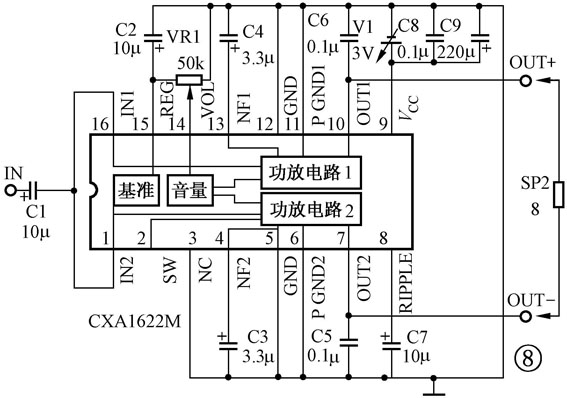

德生PL757收音机的音频功放电路采用了SONY公司的优质立体声功放集成电路CXA1622M（见图8），该集成电路内部带有电子立体声音量控制，所以只用单连电位器就能控制双路立体声音量，保证左右声道的平衡，该集成电路内部还有BTL电子切换开关，由②脚电位控制，BTL电路能充分利用内部立体声功放来驱动机内的扬声器，以保证在低电压条件下，获得足够大的输出功率。
CXA1622M的详细资料可到
http：//www.ges.cz/sheet/c/cxa1622m.pdf
下载。CXA1622M各引脚功能与测试数据如表7所示（见本期25页资料栏）。
TA8132AN输出立体声音频信号经C42、C39耦合到CXA1622M的①脚与，经过CXA1622M内部两路独立的功率放大器放大后从⑦脚、⑩脚输出推动立体声耳机放音。当有耳机插入插座时，与插座联动的CXA1622M的②脚外接开关闭合，CXA1622M工作在立体声状态，当没有耳机插入时，CXA1622M的②脚外接开关断开，CXA1622M工作在BTL状态，以保证在低电压条件下，获得足够大的输出功率来驱动机内的扬声器。
CXA1622M的为电子音量控制端，其中输出稳定的1.3V基准电压，通过调整外接电阻VR1的阻值来改变的直流控制电压，从而实现同时控制两个声道的音量。电压越高，输出音量越小。晶体管各引脚测试数据如表8、表9所示（见本期26页资料栏）。
（赵理科）
