“随手泡”电子水壶是为了满足泡“功夫茶”的需要，社会拥有量不少，现绘出其电路图，并介绍其检修方法。

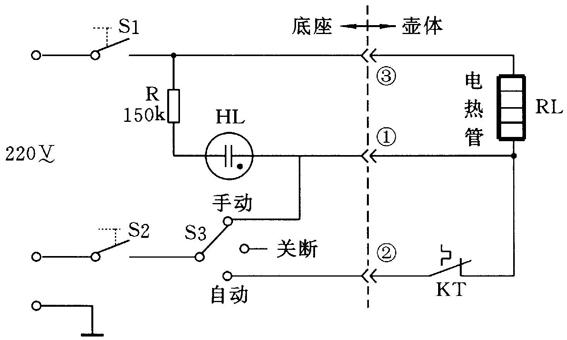

整个水壶由底座和壶体两部分组成（附图）。底座给壶体提供220V的市电和工作方式（自动或手动）选择；底座只是通过接触电极向壶体供电，提起壶体即断电，所以很安全。
工作原理：220V的市电通过S1～S3向电热管RL供电，使电热管通电发热。S1、S2称为保护开关，平时断开，使底座上面的电极触点不带电，只有当壶体放入底座时才由壶体的重力使其闭合导通，确保使用的安全。HL为状态指示灯，只有电热管RL通电加热时才点亮。当S3打在自动挡时，市电经底座的②、③触点向RL供电，水沸后，温度开关KT自动断开，RL断电停止加热，HL熄灭，进入保温状态。当水温度下降到85℃～90℃时，KT闭合导通，电热管又得电工作，如此反复保持水温。S3打在手动挡时，则电热管始终处于通电加热状态，不再受到KT的控制，水沸后必须把S3拨到关断的位置。
故障检修：
1.通电不能加热：可能是电热管RL断路，或S1～S3触点烧坏或接触不良。首先测量壶体底部的①、③极，看RL是否断路，正常时400W的电热管的电阻值约为100Ω。电热管损坏时，必须更换，但只能到原厂选购。检修时，可把底部的电极板拆开，查看电热管引脚是否生锈、阻值变大或漏电。S1～S3各个开关的触点和连线是否正常，电源线是否断路等。若开关的触点电阻变大，可用细砂纸打磨各触点修复。若S1和S2严重烧焦时应查明原因后再更换。
2.自动功能损坏：若S3打在手动挡时能正常工作，则是KT断路损环或S3的触点损坏所致。水沸后不能自动断电进入保温状态，一般系温控开关KT损坏或与壶底接触不紧所致，对于前一种情况可直接更换KT（要涂抹导热硅脂）；后一种情况只要刮除老化的导热硅脂，重新在温控器表面涂抹适量的导热硅脂后装紧即可排除故障。
3.壶体漏电：检查底座电极触点和壶底导电极附近是否有水汽，壶体的电热管引脚是否生锈等。
4.指示灯不亮：检查限流电阻R是否断路、氖泡HL是否损坏，或本支路的铜箔因潮湿蚀断。有部分产品的指示灯不止一只，或用LED串联电阻、二极管限流作指示灯。
要防止S1和S2的触点粘连，否则底座上的触点将带电，故使用时手指不要去接触底座的导电极，以防触电。
（蔡佳清）
