四、混频电路
经T630或T600移相处理的射频信号送入N505电路。GSM射频信号送到N505的C9、B9端口；DCS射频信号送到N505的A8、A9端口。该信号在N505内，首先经一个放大器进行放大，然后被送到一个混频电路。但在N505内的这个混频器与以前的一些GSM手机的混频器不同的是，该混频器并不输出中频信号，而是直接输出67.707kHz的RXI和RXQ信号。所以8210接收机被称为直接变换的线性接收机。
这个混频器所使用的本机振荡信号来自N505的一个外接VCO电路。这个VCO电路产生的信号被称为SHFVCO信号。当接收机工作在GSM模式下时，SHFVCO信号被4分频，在混频电路中与射频信号混合，得到接收的I、Q信号。
混频器输出的RXI、Q信号由一个被称为DTOS的放大器将RXI和RXQ信号转换成一个单一的信号。DTOS放大器有两级，第一级放大器是一个增益固定的放大器，提供约12dB的增益，该电路截止频率为85kHz。在两个放大器之间，有一个信道滤波器。

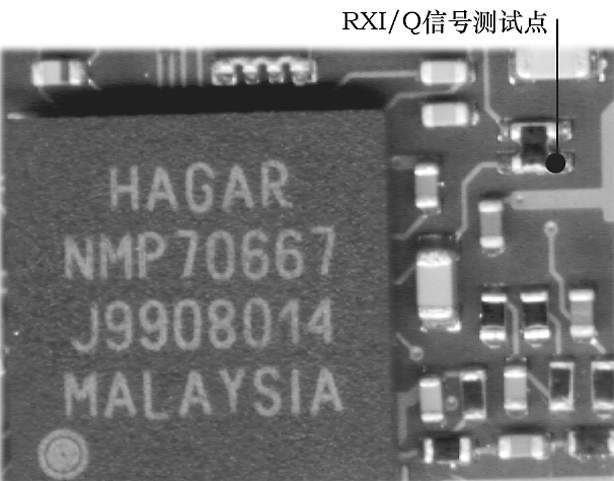

图10所示的是RXI/Q信号测试点图。用射频信号源配合示波器可以很快判断出该部分电路是否工作正常。
从天线处给故障机一个很强的射频信号，开机，然后用示波器在图10所示的测试点处检查RXI/Q信号。若能检测到正弦波，则说明该部分电路工作正常，否则，检查射频模块电路。
若RXI/Q信号不正常，首先应确定SHFVCO信号是否正常。若SHFVCO信号不正常，应检查频率合成电路。若SHFV-CO信号正常，参照8210的射频电路原理图检查射频模块周边的工作电源，若不正常，检查电源模块；若工作电源正常，重新焊接射频模块或更换射频模块。
五、SHFVCO频率合成
1. 电路分析
8210接收机电路的本机振荡信号来自SHFVCO频率合成电路。整个频率合成电路由G800和N505内的部分电路构成。
VCO频率通过一个锁相环路锁定在一个高稳定度的基准频率时钟上。基准频率时钟由VCTCXO模组（G800）产生。
本机振荡信号由SHFVCO模组产生，VCO模组在控制信号的控制下，可工作在双频模式下（DCS1800和4倍于EGSM实际信道频率）。该信号在射频处理模块内被2分频或4分频，分别给DCS通道或GSM通道提供信号。

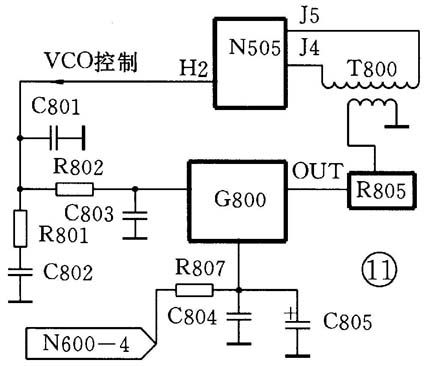

图11所示的是SHFVCO电路。当频率合成电路工作在GSM模式下时，VCO电路输出3700～3840MHz的信号；当频率合成电路工作在DCS模式下时，VCO电路输出3610～3760MHz的信号。
假如手机工作在GSM的60信道上，则G800电路输出3788MHz的VCO信号。3788MHz的信号经R805匹配输出，再经T800耦合到N505电路。在N505内3788MHz的信号被4分频，得到947MHz的本机振荡信号。该信号在N505内与947MHz的GSM接收射频信号混频，得到67.707kHz的RXI/Q信号。
假如手机工作在DCS的700信道上，则G800电路输出3685.6MHz的VCO信号。3685.6MHz的信号经R805匹配输出，再经T800耦合到N505电路。在N505内3685.6MHz的信号被2分频，得到1842.8MHz的本机振荡信号。该信号在N505内与1842.8MHz的DCS接收射频信号混频，得到67.707kHz的RXI/Q信号。在G800输出端的R805是一个组件，它提供G800与T800之间的阻抗匹配。

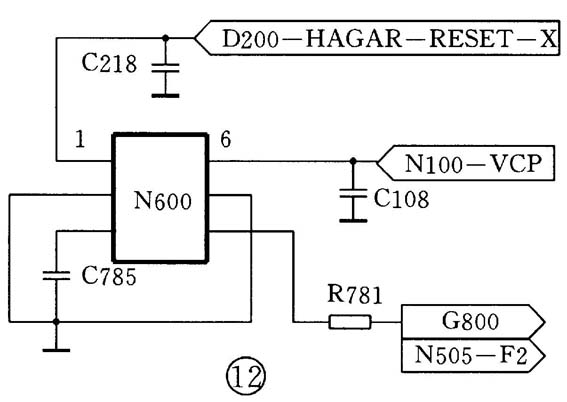

SHFVCO电路G800的工作电源来自电压调节器N600，N600输出高精度的VCO电源，其电路如图12所示。
SHFVCO电路产生的信号既用于接收电路，又用于发射机电路。
当手机工作在GSM工作模式下且是接收机工作时，SHFVCO电路G800输出3700～3840MHz的信号，该信号在N505内被4分频，得到925～960MHz的EGSM接收混频的本机振荡信号。
当手机工作在GSM的发射机状态下时，G800输出3520～3660MHz的信号，该信号在N505内被4分频，得到880～915MHz的GSM发射I/Q调制器的载波。
当手机工作在DCS的接收机工作状态时，G800输出3610～3760MHz的信号，该信号在N505内被2分频，得到1805～1880MHz接收混频的本机振荡信号。
当手机工作在DCS的发射机工作状态时，G800输出3420～3570MHz的信号，该信号在N505内被2分频，得到1710～1785MHz的发射I/Q调制器的载波信号。
2. 检修思路
检查该部分电路可从交流直流两个方面进行。用频谱分析仪对交流信号的检查可很快判断出该电路是否正常，SHFVCD信号测试点和电源测试点分别如图13、14所示。

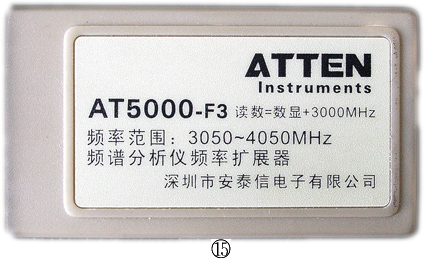

需注意的是，8210手机的SHFVCO电路所产生的信号在3400MHz左右。而一般维修人员所使用的频谱分析仪是1GHz的频谱分析仪。购买4GHz频谱分析仪是不现实的，为此，建议使用一种被称为频率扩展器的简易设备。如图15所示。使用该设备可很快判断出SHFVCO电路是否工作。
若检查发现SHFVCO电路没有工作，首先用示波器检查VCO的电压调节器N600的输出是否正常：若不正常，检查R800到N600的①脚间的线路；检查电源模块的VCP输出；更换N600。
若N600的输出正常，用示波器检查VCO的控制端在开机瞬间有无脉冲电压输出：若无，检查射频模块；若有，更换VCO组件。
六、解调
在N505内，经DTOS放大器放大后的信号在N505内又被转换分离成相位相差90°的RXI和RXQ信号，从N505输出到逻辑音频电路。
RXI/Q信号经电阻R530到达语音处理电路N250。R530是一个双电阻器件。图16是RXI/Q输出电路图。
七、接收音频通道
在逻辑音频电路中，RXI/Q信号被解密、去分间插入、信道解码、PCM解码等处理，还原出模拟的话音信号，从N250输出，推动动态受话器发出声音。D200与N250电路提供不同的音频处理功能电路。
受话器电路包含用于与受话器连接的两个弹簧片、两个电容，以及用于电磁干扰防护的陶铁体电感。
受话器与受话器垫片及支架被安装在机壳A上。该受话器提供好的频率响应。受话器不需固定在PCB板上，以获取较好的话音质量。
低阻抗的动态耳机连接到N250的差分音频输出口，耳机负载阻抗为32Ω。
（钟云）
