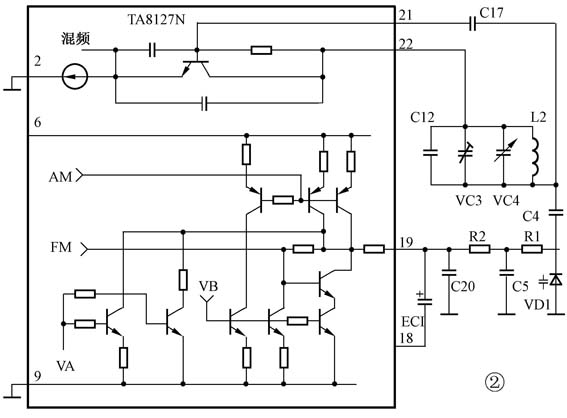

（4）调频AFC电路TA8127N内部没设调频AFC（自动频率控制）电路。因此，该机在IC的外部设立了AFC电路。这部分电路主要由VD1、R2、C5、R1等元件组成，相关电路如图2所示。
在图2中，VA、VB是AM/FM电子开关的控制电压，当VA为高电平、VB为低电平时，AM信号开通；反之，FM信号开通并从输出，经R2、C5、R1滤波后，加到变容二极管VD1，该管负极端的直流电压的大小，随FM鉴频器输出信号的大小而变化，使得VD1的电容量也随之变化，从而改变FM振荡回路的等效电容，这样本振频率就得以修正，由此起到了自动频率控制的作用。
5.立体声解码电路
立体声复合信号从TA8127N的输出，经EC1耦合从进入立体声解码电路。解码电路由两部分组成：
（1）鉴相器1、压控振荡器VCO、分频器以及外接低通滤波器等构成锁相环路。它的作用是产生与输入导频信号同相位的立体声解调信号。其工作原理如下：
VCO电路产生的76kHz振荡信号，经四分频并移相90°后（成为19kHz），与复合信号中的导频信号（19kHz）在鉴相器1中进行相位比较，最后输出一个误差电压，由外接的锁相环低通滤波器滤除高频成分后，再反馈回VCO电路，控制VCO的振荡频率和相位，直至环路锁 定（也就是使VCO稳定振荡于76kHz）。
TA8127N外接的MC1、RP1、R5是压控振荡器（VCO）的定时元件，可以微调VCO的固有频率。MC1电容的容量在0.001μF左右，该电容容量值变小时，捕捉范围会增宽一些，但会使VCO的频率稳定度下降。
TA8127N外接的EC2、C3、R3为环路滤波器，这是一个双时间常数积分网络。当该电路中的时间常数选得较大时，信噪比好，但环路的捕捉范围变窄，容易失锁；时间常数较小时，捕捉范围相应增宽，但立体声输出的高音频失真会增大，信噪比也差，故在更换这几只元件时，应尽量选用同规格的。
（2）鉴相器2的作用是检出控制立体声/单声道开关信号。当分频后的19kHz信号和输入导频信号频率相同、相位差为零时，输出电压幅度最大，该电压经TA8127N外接低通滤波器（EC4）滤波，并由IC内直流放大器放大后，控制施密特触发器。当此电压达到一定电平时，触发器就会翻转，使立体声指示驱动电路工作，变为低电平而点亮外接的发光二极管LED2。与此同时，立体声/单声道开关打开，由VCO二分频后的38kHz信号作为恢复后的立体声副载波信号送到立体声解调电路，同时立体声复合信号也加至该解调器，从而利用双平衡乘法器的开关特性分离出左、右声道信号，分别从输出。鉴相器1和鉴相器2还输出AM/FM开关信号，即图2中的VA、VB信号。
另外，TA8127N还兼作单声道/立体声控制端子，当通过S1接于高电平V\(_{CC}\)时，IC内的VCO强迫停振工作于单声道。
二、常见故障的检修方法
1. AM与FM波段均收不到台
这种故障出现时，观察数字显示屏上有无显示或LED1收音指示灯是否亮，如数字显示屏上无显示或LED1不亮，则应重点检查机芯上收音/放音转换开关S7接触是否良好；如果数字显示屏亮，但收不到台，则应重点检查R6电阻是否开路、EC1电容是否击穿短路（该电容短路后，RC往往会损坏）、VD2稳压二极管是否击穿。
如果上述检查无问题，用万用表10VDC挡测TA8127N⑥脚和上的约5.6V供电电压是否正常。若供电电压偏低，脱开这两脚与外电路的连线再测EC15两端的5.6V电压是否恢复。如能恢复，则故障为TA8127N集成块本身内部有局部损坏引起的，应重换新件。如仍不能恢复，则是外电路有漏电元件存在，应重点检查C16、C10、C1等旁路电容是否严重漏电（这种可能性较大），铜箔线间是否有受潮短路之处，只要仔细检查，一般不难发现问题。
2. AM波段收音正常，但FM波段收不到台
导致FM收音无声故障的原因有：FM/AM转换开关SW2不良；FM高放、中放输入，或FM本振、鉴频电路有问题。检修此类故障时，可按下述方法和步骤进行：
（1）先测TA8127N⑧脚和上的电压，以判断调频中放电路工作是否正常。这两引脚上的正常工作电压如附表所列。如测得电压正常，则应考虑CF2是否失效。如一时没有10.7MHz的中频陶瓷滤波器可换，则可用一只6.8～27pF的电容并接在其信号输入与输出端暂时代用。
（2）测量TA8127N上的电压，以判断鉴频器电路工作是否正常。如该电压不正常，应重点检查该脚外接的T3、R19是否有问题。
（3）测量TA8127N上的电压，以判断调频振荡器是否起振。如该电压不正常，则应检查该脚外接的耦合电容C17及谐振回路中的C12、VC3、VC4和L2等。
（4）测量TA8127N上的电压，以判断高放电路是否正常。如电压不正常，则应检查调谐电感L1有无焊接不良或断路，C13、VC1是否损坏，如外围元件均无问题，则应考虑更换TA8127N。
3.调频收音正常，但调幅收音无声
由于仅是调幅收音无声，说明故障仅发生在与调幅收音有关的部分，如FM/AM波段转换开关；调幅本机振荡；调幅中放、检波电路等。检修时，一般应从FM/AM转换开关是否正常入手进行检查。
（1）检查AM/FM波段转换开关S2是否正常。如不良，则应修复或更换。
（2）测量TA8127N⑤、⑦、电压（正常值见附表）。如基本正常，说明TA8127N内的调幅中放电路工作基本正常。如果某一脚电压不正常。则应仔细检查该脚外接元件有无损坏。例如：⑤脚外接的电容EC7等。如果外接元件良好，而这几只引脚电压均或多或少地与正常值有差别，则说明TA8127N集成块本身有损坏，应考虑换新件。
（3）测量TA8127N电压，以判断调幅本振电路工作情况。如测得的电压与正常值见附表不符，则说明本振电路存在问题。如调幅输入回路；C19、VC7振荡连漏电或容量发生变化；振荡元件T4失效或断路以及TA8127N内的有关调幅本振级损坏等。此时可按电路图进行检查，一般即可发现故障所在。
三、软故障检修实例
故障现象：
FM波段收音无问题，但AM波段收音时声音时有时无，故障出现无一定规律。
分析思路：
FM波段收音无问题，说明TA8127N的供电以及其之后的AM/FM波段收音共用的电路是正常的，问题可能出在之前和AM接收天线之间的电路中，这部分电路包括：AM天线接收回路、高频选频放大电路、本振电路、混频电路、中频滤波电路、AGC及检波电路。但从故障的另一特征，即接收AM波段声音时有时无来看，很可能是这部分电路中有元件虚焊、接触不良，呈时好时坏状引起的。
检修方法：
（1）先对S2开关进行清洗，故障依然存在，说明故障与波段开关无关。仔细对与AM收音有关的电路、元件及连接线、各焊点进行检查，未发现有可疑点。
（2）将S2置于AM位置，测量TA8127N④～⑦脚、，结果发现⑦脚电压随声音的有无在0.1V～3.8V间波动（正常应为稳定的3.8V）。进一步检查发现CF1滤波器漏电，重换新件后，故障排除。
（孙余凯 王五春）
