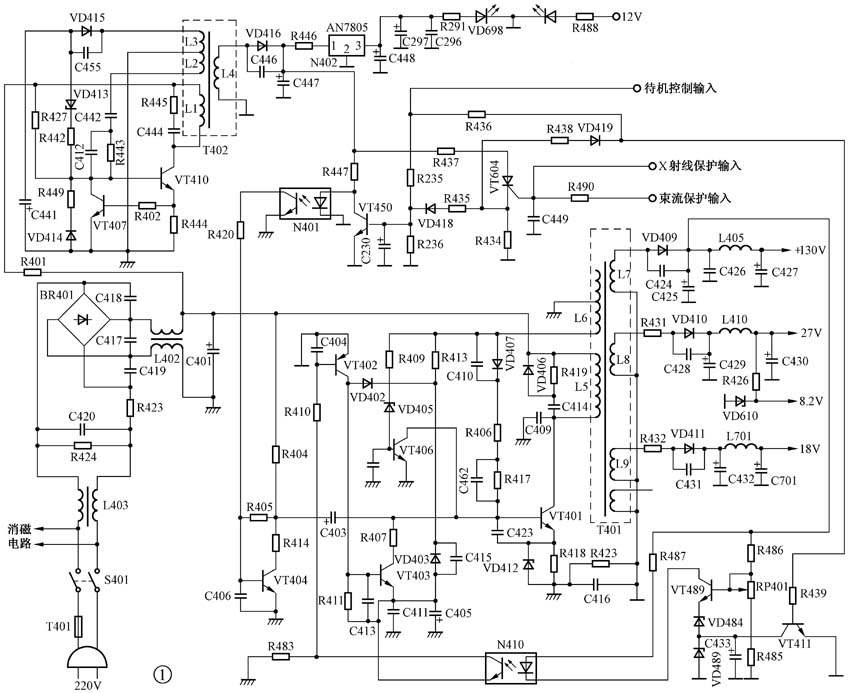

康佳B/X系列彩电包含T2588X、T2977X、T2978X、T2983X、T2977B、T2978B等型号，其电源电路如图1所示。它由主电源、副电源及保护电路构成。副电源主要用来给遥控系统供电，主电源用来给其它电路供电。主电源受控于副电源，只有在副电源工作正常的情况下，主电源才能工作。
副电源工作过程
220V交流市电经整流、滤波后，在C401上得到300V的直流电压，该电压由R401送到副电源，一方面经开关变压器T402的初级绕组加到VT410的集电极，另一方面经启动电阻R427加至VT410的基极，从而使VT410导通，在初级绕组L1上形成上正下负的自感电压，反馈绕组L2上产生下正上负的感应电压，这个电压经C442、R443加到VT410的基极，使VT410的基极电位升高，导通增强，集电极电流增大，L1、L2上的感应电压继续保持原极性，从而使VT410的导通程度继续增强，这种正反馈的结果会使电路产生雪崩过程，使VT410飞快饱和。VT410饱和后，300V电压对L1充电，充电电流线性上升，L1储存能量，L2上的感应电压仍保留原极性，并对C442充电，充电电流继续维持VT410饱和，随着充电的进行，C442两端的电压（上正下负）不断上升，充电电流越来越小（即VT410基极电流越来越小），当充电电流小到一定程度时，VT410便退出饱和区，进入放大区，此时，随着VT410基极电流的减小，其集电极电流也会减小，L1、L2上的感应电压极性反转，从而使电路又产生雪崩过程，VT410很快截止。VT410截止后，C442开始放电，放电路径为：C442上端→L2→电源地→VD414→R449→R443→C442下端，放电完毕，VT410在启动电路的作用下又导通，进入下一个振荡周期。
振荡建立后，初级绕组L1上会不断产生开关脉冲，次级绕组L4上也会不断输出感应脉冲，经VD416整流、C447滤波和N402稳压后，形成+5V的直流电压，给遥控系统供电，同时点燃红色指示灯。
VT407、R402、R444构成过流保护电路，当流过VT410的电流过大时，R444两端的电压会升高，从而使VT407导通，相当于在VT410的基极上与电源地之间接了一只分流电阻，使VT410的基流减小，集电极电流也自然减小，这样有效地保护了VT410不至于受大电流冲击而损坏。R445、C444构成反峰吸收网络，在VT410截止时，L1会产生下正上负的反峰电压，这个电压与300V的供电电压串联后加在VT410的集电极上，易击穿VT410，反峰吸收网络就是用来吸收L1上反峰电压的，进而起到保护VT410的作用。
C441、VD413、R442构成过压保护电路，在正常工作时，L3上脉冲电压经VD415整流、C441滤波，所获得的直流电压（下正上负）较小，不足以使VD413导通。若某种原因引起输出电压过高时，L3上的脉冲幅度必升高，C441上直流电压也升高，并使VD413导通，对正反馈脉冲进行分流，VT410饱和基流减小，饱和时间缩短，输出电压下降，有效地保护了负载。
主电源工作过程
VT401为主电源开关振荡管，R404和C403构成启动电路，L6、C410、VD407、R406、R417、C462等元件构成正反馈电路。接通电源后，C401上的300V直流电压一方面经L5加到VT401的集电极，另一方面，经R404对C403充电，充电电流流入VT401基极，从而使VT401导通，并在正反馈电路的作用下产生振荡。C409、C414、VD406及R419构成反峰吸收网络，保护VT401免受反峰电压的冲击而击穿。
电路振荡后，在次级绕组L7、L8、L9上会形成不同幅度的脉冲电压，L7上的脉冲电压经VD409整流，C425、L405和C427滤波，得到130V的主电压，给行输出级供电。L8上的脉冲电压经VD410整流，C429、L410、C430滤波，得到27V直流电压，一方面给场输出电路及枕校电路供电，另一方面，经R426、VD610稳压，形成8.2V的电压，作为行启振电源，给N101的供电。L9上的脉冲电压经VD411整流、C432、L701、C701滤波，得到18V电压，给伴音功放供电。R431和R432分别为各自电源的限流保护电阻，当负载短路而引起电源过载时，这些电阻立即烧断，从而起到保护作用。
2.稳压过程
稳压电路由VT489、N410、VT402和VT403组成，VT489及周边元件构成误差放大电路，当130V主电源上升时，VT489基极电压会升高，而其射极电压却要保持不变，从而使VT489导通增强，集电极电流增大，N410内的发光二极管发光增强，光电三极管的导通也增强，VT402基流加大，集电极电流也增大，VT403的基流和集电极电流也跟着增大，从而对VT401基极的分流作用增大，使VT401的饱和基流减小，饱和时间缩短，输出电压下降。若130V主电源下降，电路的调节过程相反。VD403、C405、R413构成整流、滤波电路，它将L6上的脉冲进行负半周整流和滤波，在C405上得到一直流电压（约-5.5V），用来给光电三极管、VT402和VT403供电。
3.电源待机控制过程
待机控制电压来自CPU的，当按遥控器上的“开/关机”键时，CPU的输出高电平，一方面经R235送到VT450的基极，使VT450饱和，集电极电压接近0V，N401截止，VT404饱和，从而将VT401的启动电压短路到地；另一方面，待机电压还要经R436、R439送到VT411的基极，使VT411饱和，VD489被旁路，VT489射极电压从11.3V下降至6.5V，VT489导通程度剧增，使得N410和VT402的导通程度也剧增，VT403饱和，从而将正反馈脉冲也旁路到地，电源停振，整机三无，机器处于待机状态。电源停振后，C403放电，放电路径为：C403+→R414→VT404→电源地→L6→VD407→R406→R417→C403-，由于放电速度快，C403两端电压很快接近0V，再次按遥控器上的“开/关”键后，CPU的变为低电平，VT404与VT411截止，300V电压经R404对C403充电，形成启动电流，VT401振荡，机器转为正常工作状态。
保护电路工作过程
1.主电源过压保护电路
当主电源失控时，各路输出电压会大幅度升高，极可能损坏负载，为了避免这一情况的发生，主电源中设有过压保护电路，它由VT406及周边元件组成。当电源失控而引起各路电压大幅度升高时，L6上的脉冲也会大幅度上升，从而使VD405导通，继而使VT406饱和，将VT401基极上的正反馈脉冲旁路到地，VT401因失去正反馈脉冲而停振。一旦VT401停振，就不会再启动，因为C403上已充满了电，不会再形成启动电流，此时，整机三无，红色指示灯亮。
2.束电流过流保护电路
当束电流过大时，荧光屏亮度会很高，一者会缩短显像管寿命，二者会伤害观众的眼睛，为此，电路中设置了束电流过流保护电路，如图2所示。它由VT603及周围元件构成，当束电流过大时，F点电压必降低，从而使VT603导通，集电极输出高电平，经R490触发可控硅VT604，VT604导通，阴极输出高电平（参考图1），并使VT450和VT411饱和，进而使VT404和VT403也饱和，分别将VT401的启动电压和正反馈脉冲旁路到地，电源停振（此过程分析方法与待机过程一样）。
3. X射线保护电路
当阳极高压过高时，屏幕会产生X射线，伤害人体，故大屏幕彩电还设有X射线保护电路，它能在阳极高压过高时，关闭电源电路，使机器转为三无，避免X射线的产生。
X射线保护电路由VD951、R951、C951、VD952、VD953等元件组成（参考图2），当行逆程脉冲过高而引起阳极高压升高时，T601⑧脚上的脉冲也升高，经VD951整流、C951滤波后，所获得的直流也跟着升高，使VD952、VD953导通，并触发VT604，VT604导通，阴极输出高电平，使VT450和VT411饱和，继而使VT404和VT403饱和，电源停振，整机三无。
故障分析与检修
1.整机三无，红色指示灯不亮，主、副电源输出均为0V。
引起这种现象的原因有三种，一是交流输入及整流滤波电路有故障（如桥堆击穿、互感滤波线圈绕组短路或断路等），引起300V为0V，使得主、副电源不工作。二是主电源中有短路现象（如开关管击穿），引起保险管或R423烧断，导致300V输出为0V，使得主、副电源不工作。三是副电源不工作，引起+5V输出为0V，从而使主电源也不工作。当副电源不工作时，应查VT410、R427、R443、C442、R444、VT407、VD414等元件。
2.开机三无，红色指示灯亮，主电源各路输出均为0V。
出现这种现象，应先测130V输出端与地之间有无短路现象，若有，应查行管及130V整流滤波元件，若无短路现象则将主电源各路负载全部断开。注意：断130V负载时，应保证取样电路不被断开，再在130V输出端上接上一只100W照明灯泡作假负载，根据灯泡亮否来判断故障部位。

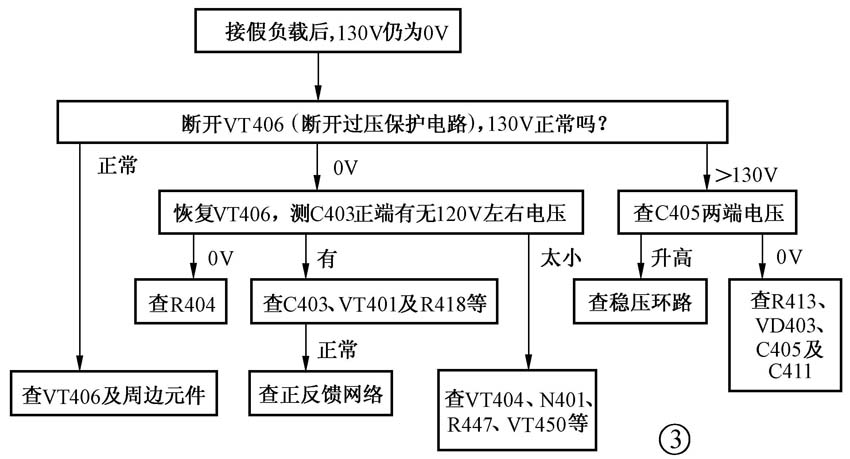

若灯泡不亮，灯泡两端电压仍为0V。说明主电源仍未工作，引起的原因有：启动电路不正常、正反馈电路不正常、过压保护电路动作等。此时可根据图3所示的流程进行检修。
若灯泡亮，灯泡两端电压正常，说明主电源本身是正常的，故障是因保护电路动作而迫使主电源停振所致。若将各路负载恢复后，还可发现VT450基极电压为0.7V左右，事实上，这个电压可作为判断保护电路是否动作的依据（遥控待命状态除外）。
引起保护电路动作的原因有三：一是保护电路自身故障；二是逆程脉冲过高，引起X射线保护电路动作；三是显像管束流过大，引起束电流过流保护电路动作。检修时，可使用分割法来区分是哪一种保护电路动作，即拆下R490，看保护状态能否解除 ，若能解除，说明故障是因束电流过流保护电路动作引起，应查束电流过流保护电路（VT603及周边元件）、180V形成电路及末级视放板电路；若保护状态仍未解除，说明故障是因X射线保护电路动作引起，应查X射线保护电路及行逆程电容。
值得注意的是，保护电路动作有时发生在收视过程中，即在收看过程中，突然出现停机现象，关闭电源开关后，过一会儿再开机，机器又能正常工作。出现这种现象时，仍可采用分割法进行检查。另外，当C449开路或容量下降时，保护电路将变得特别灵敏，甚至机内或机外出现干扰，也可能使机器出现停机现象。
（王忠诚）
