本期介绍的是一款采用惠威扬声器制作的二分频书架音箱。
扬声器选择
近来，许多音响厂家都热衷于采用具有线性相位调整设计技术的扬声器（俗称子弹头扬声器）来作为音箱的中低音单元，这种扬声器具有中频瞬态响应好、失真度低、音色细腻等一系列特点。

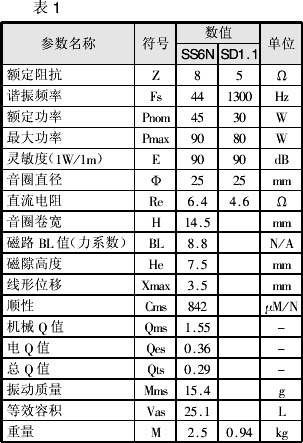

本文介绍的音箱中低音单元选用珠海杜希公司生产的惠威6.5英寸中低音扬声器，型号为SS6N。SS6N扬声器采用P.M.K双层云母强化高强度振膜，其fo=44Hz，Qts=0.30，很适合制作二分频倒相式音箱。高音单元选用了惠威备受好评的D系列高音中的新款产品，型号为SD1.1。SD1.1采用天然纤维球顶振膜，不但继承了原先SD1优点，而且在保持性能不变的基础上增大功率承受能力并展宽了高频带宽，使单元在大声压输出时的失真度进一步减小。SS6N与SD1.1均为防磁设计，各扬声器技术指标如表1所示。
箱体结构

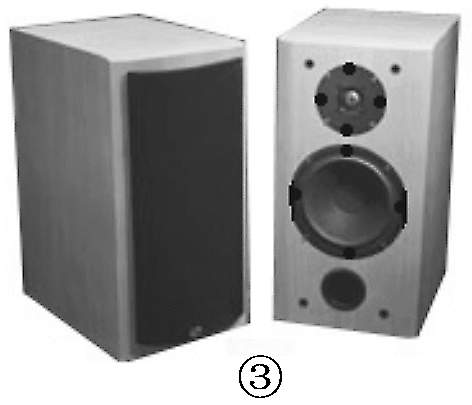

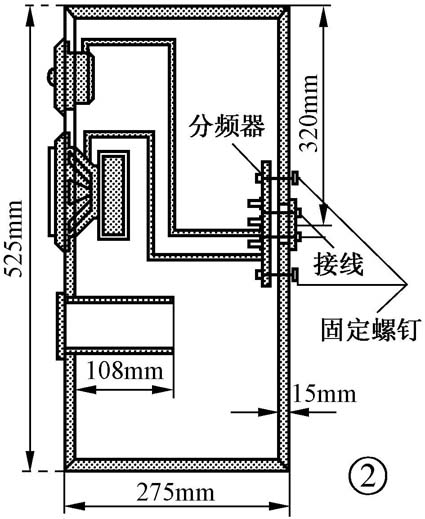

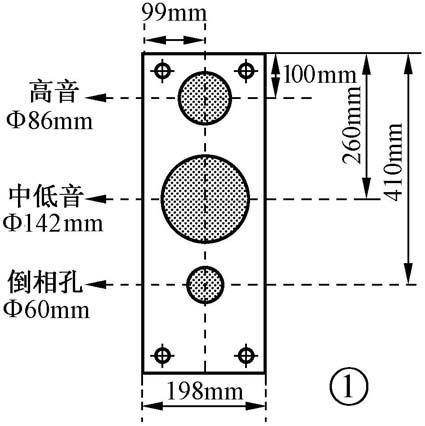

本音箱的高、宽、深分别为525mm×198mm×275mm（内部有效容积约20L）。板材为厚15mm的中密度板。左右声道音箱前面板尺寸相同，如图1所示，倒相管长度以及音箱侧面视图如图2所示。将板材按照规划好的尺寸裁好并按照图中所示的尺寸挖出扬声器安装孔，然后用铁角板将面板夹持牢固即可。安装好箱体后就可以往内部灌入沥青对音箱内部进行密封，最后，就可以按照自己的喜好装饰音箱表面了，笔者制作的音箱实物如图3所示。
分频器的制作

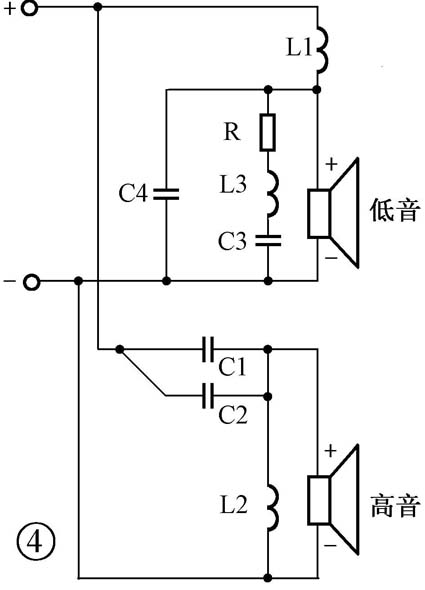

图4是笔者配合扬声器参数并根据这款音箱箱体特性设计制作的分频器电路图。本音箱的分频器电感全部采用空心无氧铜漆包线绕制，如果采用磁心电感则可能达不到预期的效果。C1、C2为高频耦合电容，此电容对音质影响极大，最好选用金属化电容器，在这里选用了耐压160V的MKP电容，而且在该电路中采用了C1、C2两个电容并联的方式，这样可以减少电容高频内阻对高频信号的影响，提高高音的穿透力。电容器C3、C4采用普通无极性电容器即可。水泥电阻R、电感L3、电容组成一个LCR谐振吸收回路，若感到低音欠缺，可以试着将该回路取消。分频器所用元器件的电感量 、电容量及电阻值如表2所示。
该音箱的灵敏度较高，用大功率的功放机推动时要注意控制音量，以防烧毁高音扬声器。另外，如果晶体管功放的输出过载时会产生削波失真，产生大量的高次谐波，进而导致高音扬声器烧毁。因此，可以在高音扬声器两端加一个如图5所示的高音扬声器保护电路。
在图5所示的电路中，电容C5、C6，高频二极管VD1、VD2构成二倍压整流电路，高音音频信号经过整流后形成直流脉冲电压加在稳压二极管VD3的左端，当这个脉冲电压高于VD3的稳压值（14V）时，VD3反向击穿导通，VT1导通，将大功率电阻（6.8Ω/10W）接入电路，对高音扬声器两端的电压进行分流，避免损坏高音扬声器。二极管VD1、VD2应选择耐压高于100V的快速恢复二极管（如FR152、FR158等型号），稳压二极管VD3可以根据需要选择（本电路选择了稳压值为14V的2CW964）。N沟道MOSEFT管的IDS大于2A即可满足要求；大功率电阻的阻值最好与高音扬声器的阻抗相近。需要注意的是C6的容量不可取得太大，否则，保护电路的响应速度就会很慢，保护效果将大打折扣。
（科林）
