摄影爱好者在室内进行静物或人像摄影创作时，摄影灯光的布置是个重要的环节，除了大功率摄影灯外，利用同步闪光灯是投资少、节约能源的选择。下面介绍两种同步闪光灯的制作和原理。
一、用电池供电的同步闪光灯

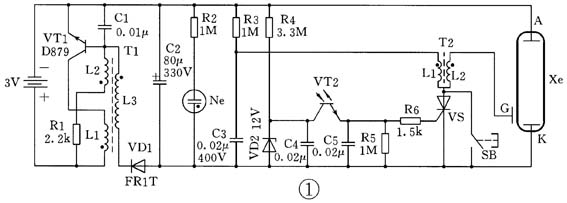

图1是利用电池供电的同步闪光灯电原理图。这种同步闪光灯可以全部自制，也可以改装已有的用电池供电的闪光灯。其工作原理是：用两节五号电池供电，在振荡管VT1与振荡变压器T1及R1构成的振荡器中，产生10kHz左右的高频振荡，升压后的振荡电压经VD1整流后，给储能电容C2充电。当电压升高至300V时，氖灯Ne发光，表示C2充电已满，可以触发闪光，但闪光管内的高压氙气在闪光管Xe的阳极A和阴极K之间加上300V左右的直流电压时是不会发出闪光的，只有在阴极K和靠近阴极的闪光管玻璃管外表的触发极G之间加上10kV左右的直流高压，使管内气体电离，才能触发闪光。
当电压升高至300V时，氖灯Ne已发光，C3经R3充电达300V。这时如按动按钮开关SB，C3上电量经触发线圈T2的初级线圈L1放电，同时经L2将电压升高到10kV左右，加在触发极G上，闪光灯被触发闪光。
一般照相机有内藏闪光灯，或在热靴上外接闪光灯，能与照相机的快门同步，但要再加多只闪光灯，就需要有同步装置，在照相器材商店一般有同步装置出售，但有时接口不一定合用。自己动手则从原理到使用都能顺利解决。
同步闪光灯指的是，当按动照相机快门时，照相机的内藏闪光灯或外接闪光灯发出闪光，利用这“闪光”同时去触发其他一只或多只闪光灯发出的闪光，这种光触发几乎没有延迟，故称之同步闪光灯。
在图1中同步装置由下列元件组成：R4和VD2提供光电三极管VT2和单向晶闸管VS所需稳定电压，C3和C4能防止干扰光线误触发，当触发闪光到来时，光电三极管VT2触发导通，为单向晶闸管VS提供触发电压，单向晶闸管就在光触发作用下导通，这与按动按钮开关SB的作用是相同的，闪光管同步闪光。
只要将任一闪光灯放在某一闪光灯闪光所及的地方，闪光灯就会被触发闪光，可呈链式反应，这在具体应用中极为实用。
用电池供电的闪光灯一般是不能使用可充电池的，因为可充电池的内阻很小，要烧毁振荡三极管。如要使用可充电池，可在电池电路中串联2.2Ω～5.1Ω的电阻，以防止烧毁振荡三极管。
二、用交流电的同步闪光灯

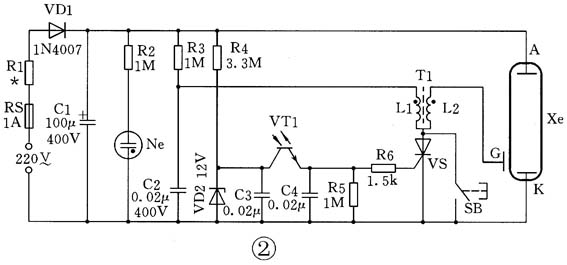

图2是用交流电直接供电的同步闪光灯电原理图，后半部分与图1完全相同，由于不用升压，振荡管VT1与振荡变压器T1就取消了，储能电容器C1的电量直接由220V交流市电经二极管VD1半波整流后提供，R1是限流电阻，也是闪光管Xe的保护电阻，它的大小还关系着二次闪光间隔时间的长短。下面分别作些说明：
1. 限流电阻：
由于C1为高压大容量电解电容器，R1限制了C1充电电流的最大值，也保护了整流二极管VD1。
2. 保护电阻：
当输入交流电压有效值为220V时，电容器C1充电电压将达到其最大值311V，闪光管在该电压时不导通发光，内阻极大；但一旦高压触发，气体导通闪光时，内阻极小，C1上电量几乎放光，普通照相机用电池供电的闪光灯，第一次闪光以后，如果再次闪光，需等储能电容器充满电，要等上6～8s时间，这时闪光管早已冷却截止，但用交流电供电的闪光灯，储能电容器很快就充满电，如尚未等到闪光管截止，电容器已充满电，甚至直接由R1提供闪光管发光电流，普通闪光管将会过热烧毁，所以R1不能太小。
3. 二次闪光时间间隔调节：
R1阻值小，时间间隔也小；R1阻值大，时间间隔就大。一般R1在200Ω～800Ω之间选择，功率在5W～10W之间。在实用中可用额定电压220V、功率为10W～40W的白炽灯代替，因其冷态电阻在600Ω～130Ω之间，根据电学公式计算，正常发光时电阻在1210Ω～4840Ω之间，完全能起到限流、保护和调节二次闪光时间间隔的作用，选择功率为10W的白炽灯时，二次闪光时间间隔约为6s；选择功率为40W的白炽灯时，二次闪光时间间隔约为3s。
三、制作须知
1. 电池供电的同步闪光灯：
振荡管要选电流在0.5A以上、耐压30V以上、放大倍数在200以上的中功率管，振荡变压器因工作频率为10kHz左右，铁芯为E型铁氧体，L1、L2和L3的参考匝数为12、24、1250。触发线圈的L1、L2参考匝数为20、600，次级线圈L2要分三段绕制，照相机内藏闪光灯的闪光管长20mm～30mm，储能主电容器的大小与闪光管、闪光指数有关，可根据需要和可能选用。光电三极管可选用红外遥控装置中的红外接收管代用，因氙灯闪光有较强的近红外线辐射，红外接收管可避免环境杂散光线的干扰。高压整流管VD1工作在高频振荡状态，不宜选用常用整流管，如1N4007之类，宜选用开关电源用快速恢复二极管，耐压1000V以上。触发电路中的C3，因待机时的电压超过300V，故不能采用普通电容，应采用耐压400V的CBB电容。单向晶闸管选用常见的1A、耐压400V以上的即可。
2. 交流供电的同步闪光灯：
制作过程虽然简单，但因直接使用220V交流市电，初学者和缺乏经验者不宜试制。有电子和电子基础的爱好者在试制过程中做通电试验时，也不能用手接触任何元器件，待市电两根电线都切断电源后，方可接触元器件，由于储能电容器可能充有电，应先行放电，才能用手操作，但即使使用短路放电方式放电，放电声音也很响，建议储能电容器经220V白炽灯放电较为适宜。
交流供电的同步闪光灯的制作，与电池供电的同步闪光灯后半部相同，因考虑到交流市电电压的波动性，储能电容器的耐压应为400V。
R1用额定电压220V、功率为10W～40W的白炽灯代替的说明，前面已有介绍，储能电容器C1充电时，白炽灯会发光，亮度应逐渐减弱到不能觉察，如亮度不减，可能C1有漏电或短路现象，不宜采用。白炽灯由亮到暗，说明储能电容器C1电已充满，等待触发闪光。
（姜立中）
