现代楼宇对讲开锁电话的发展趋势是与值班室选呼任一分户通话，分户呼叫值班室通话报警，以及门禁、读卡、密码和手纹识别、火灾和可燃气体监测、多点广角全方位监视等技术及相关设备配合，融入小区管理、通信、报警组合体系，图17～图19提供了部分参考电路。
管理中心呼叫任一单元用户的通话系统：

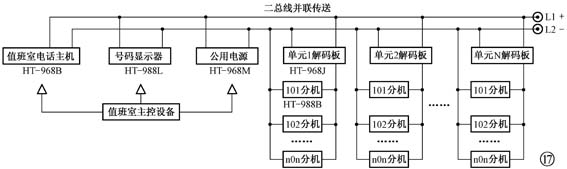

示意图见图17，值班室安装号码显示器（图9）和主叫电话机（可选用市售普通电话机）等；各单元配二总线传送的门口主机和分机。管理中心输出的二条主呼线中的负极线与各单元二总线中的负极线并联，主呼线中的正极线则每单元串接一块编有单元号并控制一个串联继电器的解码板（参考图10）后接该单元二总线的正极线。主叫电话机摘机先按单元号（如001），该单元解码板的继电器吸合，其串联接点接通主呼线与各单元分机；主叫电话机再按分机号（如101），相应分机响铃、摘机可双工通话；分机挂机时单元解码板继电器释放，各单元线与主呼线处于断开状态。这种控制方式易于操作、成本低、接线简单，用普通双绞线传送距离在3km以上。
传呼显号报警分机：
每户一台，二总线无极性并联接管理中心值班室，分机按呼叫钮时传送本户的编号如“001”，值班室显号器显示分机编号并鸣音报警；分机呼叫钮亦可并联配装各种接触报警式传感器。图18中，VD9～VD12电源极性校正，VT1恒流；按启动开关SB，CD4001四组双或非门IC2-1/2组成的R-S触发器翻转，可控振荡器IC2-3/4起振，计数器IC3进位，其Y2、Y4、Y6、Y8脚依次变为高电平，模拟开关IC4的第一到第四组接点依次接通，发出预置的DTMF双音频电话号码，经VT2放大输出去值班室显号器。IC3的Y9脚为高电平时，R-S触发器复位，振荡器停振，计数器清零。IC1发码集成电路的行控制脚R1～R4与列控制脚C1～C4与IC4模拟开关的编号脚可组合为任意四位数码，其中Y2控制的第一组R01/C01分别接IC1的R4/C1，固定发“9鄢”信号专用于显号器的进位或消隐。第二到第四组可编任意三位数号，如编号为“296”时：R02/C02分别接R1/C2，R03/C03分别接R3/C3，R04/C04分别接R2/C3；余类推。
配带微音报送的传呼显号报警分机：
图18传呼显号分机增加图19电路，具有断线报警和接触报警二组输入方式，可配接门磁、气敏、红外等各种传感器或手动触发；值班室显示本户编号，监听音箱报送现场的音响信息。静态时1IC1四组双与非门CD4011和②脚输入为低电平，和③脚输出高电平，1IC1-2/3组成的R-S触发器⑩脚输出端Q（YA）为低电平，图18中IC1-1/2触发器不翻转。当1S01开关接通或1S02开关断开时，1IC1②脚输入变高电平，③脚输出变低电平，R-S触发器翻转，YA变为高电平，图18中IC1-1/2触发器翻转，发本机编号；IC3-Y9使VB为高电平通过1R23使可控开关1VT7/1VT8导通并关闭1IC1-2/3触发器；1R3使开关控制管1VT2/1VT1导通，1VT4、1VT5/1VT6放大输出1BM1话筒感应的环境音响信息。图18中Y9经R5为C3（R5和C3值在不同应用时应予调整）充电约2分钟，Cr使计数器清零，YB变低电平，分机关闭。本机也可安装在分户位于单元门外的储藏室内，与单元的二总线并联，图18中模拟开关编本户的号码（即“101”室编“101”号），当储藏室外人进入时，预设的传感器动作，发呼叫码，该户的对讲分机响铃，摘机可听到储藏室音响。
利用门口主机DTMF号码盘增设“密码开锁”功能：
参考图10，可设为四位数密码，由第四组R-S触发器控制开锁继电器。应注意三点：（1） 键盘上增设一只“开锁”按钮，按开锁密码前先按此按钮，关闭门口主机面板上的显号器避免密码外泄。（2） 增设“错码关机”电路，可利用图10中IC4⑥脚S1，使未编为密码的IC3（CD4028）的输出脚在识码输出高电平时控制IC4⑥脚：如密码为“1981”时，应将IC3不用的“2～7”数码的相应解码输出脚正向各串一只二极管到IC4⑥脚，使IC4复位。还可增加“错码报警”电路，在出现错码时启动讯响报警器。（3） 密码设置应采用拨码开关或插接线，便于随时更换。
红外遥控或无线遥控开锁：
门口主机上安装红外接收或无线接收头，户主手持红外或无线发射盒遥控开电子门锁，可选用HY2226/2227等常用编解码块设计。（全文完）
