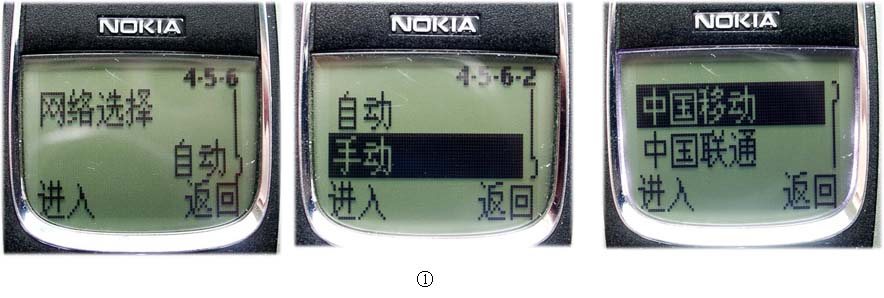

若诺基亚8210手机出现不入网的故障，可通过手机的手动网络选择功能进行网络搜索，如图1所示。若手机能搜索到网络，则接收机基本上没有问题，应检查发射机电路。若手机不能搜索到网络，说明故障在接收机射频电路。关于这部分电路的检修，要注意如下内容。
一、天线及天线开关
1. 电路原理
天线接收到的射频信号首先到达Z670。Z670是一个包含射频开关的双工滤波器，它对GSM射频信号和DCS射频信号通道进行切换，同时也对接收与发射射频信号进行分离。Z670的控制信号来自N505模块。当TXVGSM信号有效时，Z670将天线连接至GSM接收机和发射机电路；当TXVDCS信号有效时，Z670将天线连接至DCS接收机和发射机电路。
在接收方面，Z670分两路输出。输出的GSM射频信号经电容C614到达GSM/DCS射频带通滤波器Z620。滤波器Z620是一个声表面滤波器。经Z620滤波后的GSM射频信号，经微带线Z642和电容C644进入GSM低噪声放大器V903电路。
输出的DCS射频信号经电容C645到达GSM/DCS射频带通滤波器Z620。经Z620滤波后的GSM射频信号，经电容C615和微带线Z612进入DCS低噪声放大器V904电路。

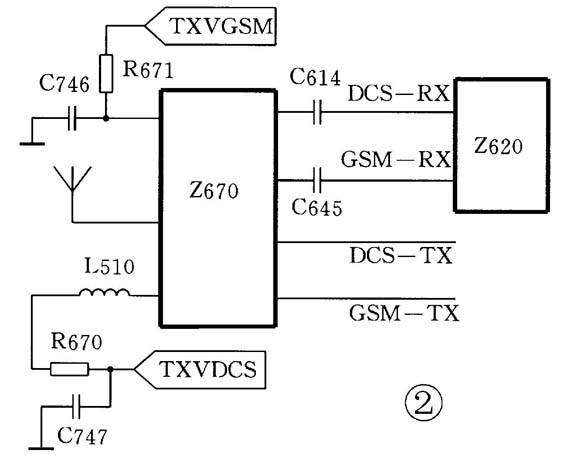

8210天线开关电路如图2所示。
2. 检修

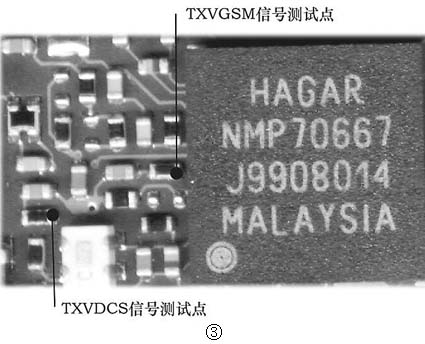

检查天线开关电路可用示波器、频谱分析仪等设备。图3所示的是天线开关电路控制信号测试点。
天线开关电路若不正常，会导致手机出现接收差、发射功率低等故障。若手机出现接收差的故障，可将镊子放在低噪声放大器的输入端判断是否是天线开关电路的故障。
若要对天线开关的性能进行判断需要使用射频信号源配合频谱分析仪来检查。
天线开关的控制信号由射频模块提供，可用示波器检查。若控制信号不正常，检查射频模块。若控制信号正常，但天线开关不工作或工作不正常，需更换天线开关。
二、低噪声放大器
1. 电路
低噪声放大电路由两个独立的LNA构成，一个低噪声放大器用于GSM900接收射频信号的放大，另一个用于DCS1800接收射频信号的放大。

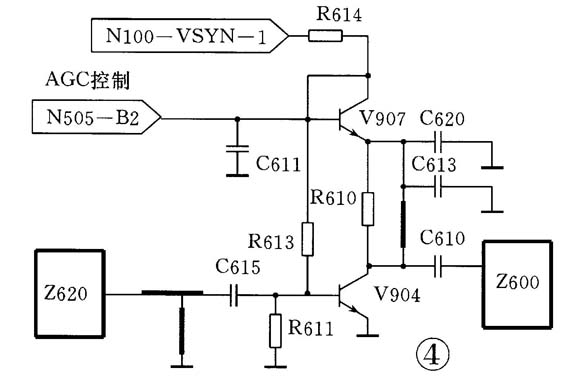

GSM的低噪声放大电路由V904电路构成。V907构成GSM低噪声放大器的AGC控制单元。V904的工作电源来自N100输出的VSYN-1电源。R611和R613构成V904的偏置电路，R610提供V904放大器的信号负载，微带线Z615提供V904工作电源的通路。射频处理电路输出控制信号，控制V907的导通程度，通过控制V904的工作电源，完成对V904电路增益的控制。V904电路如图4所示。
AGC信号是D200电路通过串行总线控制N100在接收机工作的TDMA时隙输出，当该信号（VSYN-1）为高电平且V907的基极有N505提供的高电平时，V904电路开始工作。
当天线接收到的射频信号在-43dB左右，AGC启动，N505模块输出AGC控制电压，经V907控制V904的工作。
DCS的低噪声放大电路由V903电路构成。V905构成DCS低噪声放大器的AGC控制单元。V903的工作电源来自N100输出的VSYN-1电源。R645和R643构成V903的偏置电路，R640提供V903放大器的信号负载，微带线Z645提供V903工作电源的通路。
GSM和DCS低噪声放大器输出的射频信号首先经Z600滤波，然后被送到平衡-不平衡变换电路。

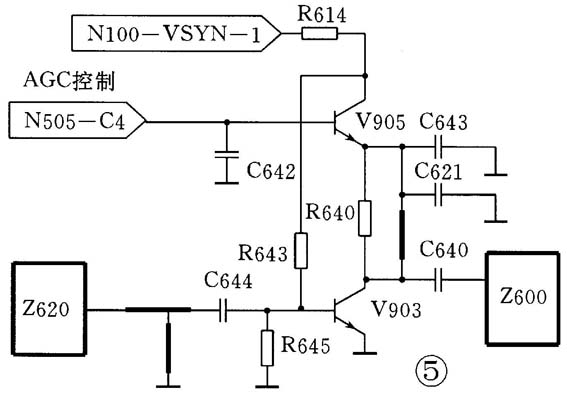

DCS的低噪声放大器电路如图5所示。
2. 检修
低噪声放大电路工作不正常，会导致手机出现接收差的故障。
检查低噪声放大电路，可用示波器、射频信号源、频谱分析仪等设备。图6、图7所示的是两个低噪声放大电路的信号测试点图。
检查低噪声放大电路时，可分为交流和直流两个通路。首先可用频谱分析仪对交流通路进行检查，以确定低噪声放大电路是否工作正常。
将射频信号的输出幅度设定在-55dBm，用频谱分析仪检查低噪声放大电路的输出、输入端信号幅度。正常情况下，输出端的信号幅度应比输入端信号大，约为10dBm。若输出幅度很小，说明低噪声放大电路工作不正常。这时可用示波器检查低噪声放大电路的直流通路。
用示波器检查低噪声放大器的输入端时，应能检查到0.7Vp_p左右的信号。否则，检查R614、R643或R614、R613，以及V903、V904。
用示波器检查LNA的输出端时，应能检测到2.7Vp_p左右的信号。否则，检查V905、射频模块，或检查V907、射频模块。
若工作电压都正常，应更换低噪声放大管。
三、平衡-不平衡变换电路
1. 电路原理
不论是GSM射频信号，还是DCS射频信号，经低噪声放大器放大后，射频信号被送到平衡-不平衡变换器。这个变换电路由T630和T600构成。T600提供GSM射频信号的平衡-不平衡变换；T630提供DCS射频信号的平衡-不平衡变换。图8是平衡-不平衡变换电路。
2. 检修

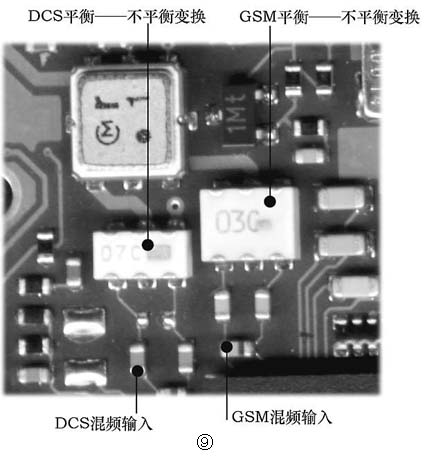

若该部分电路元件不正常，会导致手机出现接收差，上网难、打电话难等故障。图9是该部分电路实物图。
检查该电路时，可用万用表检查平衡-不平衡变换器。从电路图可见，它们两端的端口是相同的，电阻应很小。否则，应更换平衡-不平衡变换器。
（钟云）
