1.故障现象：

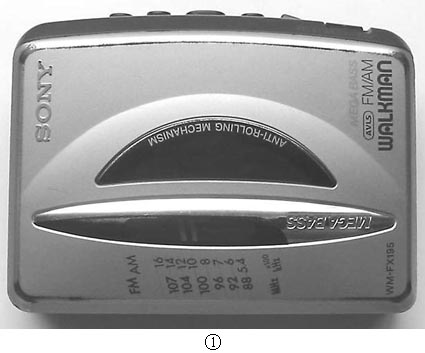

一台SONY WM-FX195随身听（见图1），收音时一个声道有声。放音时无声。
检修过程：

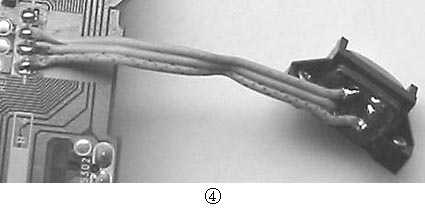

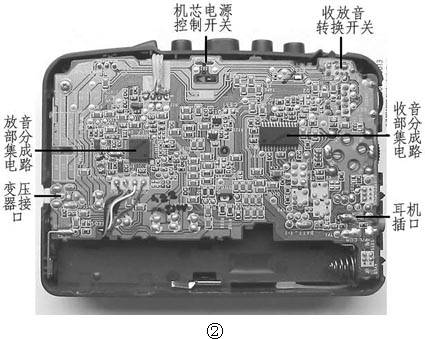

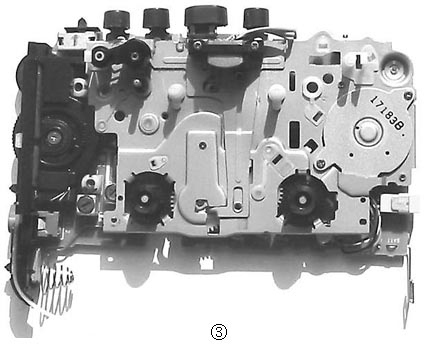

首先排除了耳机故障的可能性（更换耳机也是如此），然后进行电路的排查过程。先将机壳拆开，由于近年来SONY中低档随身听都采用外壳免螺丝设计，所以在拆卸时应格外小心，避免将后壳上的塑料卡弄断，且尽量不要用螺丝刀去撬，应先找到其塑料卡所在位置然后再用工具将塑料卡向里推。特别是在前仓门中有3个塑料卡，在拆卸时应先用一个手的食指伸入电池盒中向上拉，再用工具将前仓门中的3个塑料卡分别向下推。注意：后壳上共有13个塑料卡。打开后壳后就可以看见密密麻麻的贴片元件了，见图2。先采用由小信号到大信号的排查方法。从磁头查起，发现磁头有一个声道阻值为无穷大。为了进一步检查分清磁头排线与磁头的故障只好将机芯拆下（见图3）。拆机芯时不用拆电路板与机芯之间的螺丝。机芯只是被两个塑料卡卡住的。将机芯拆下后发现磁头排线在长期的使用中其中一根被折断了。由于买不到同样的排线，只好用易购得的四十线的排线撕下其中的3根（原排线为4根，但只用到其中的3根。见图4）。换好后放音有声，但仍只有一个声道有声。这说明放音前置和收音的电路是好的，而公共的放大电路部分有问题。于是采用倒推的方法寻找故障位置。发现耳机插口的一脚和与它连接的贴片原件之间阻值为无穷大（见图2），用放大镜观察发现一处铜箔断裂，后用烙铁焊好，故障排除。而用户在使用一段时间后又将其送回，放音和收音又是一个声道响。打开后发现那处焊好的铜箔又断开了，原来由于铜箔太细，而耳机又经常拔插，造成再次断裂。于是找到一根由多股铜丝编成的电线（见图5），抽出其中的一根铜丝按照电路的走向用电烙铁焊到铜箔上，故障彻底排除。
2.故障现象：
磁带放音时声音时快时慢，走带不稳。
检修过程：
这种故障可能是由于传动皮带、压带轮打滑、电机调速电位器接触不良、电机驱动电路损坏、电机损坏或外围电路损坏造成的。将机芯（见图3）拆下，先从传动皮带查起，观察皮带并未老化，擦拭后也未有好转，调节电机调速电位器（见图6）仍不见好转。于是检查电机。SONY随身听的电机采用的是无刷电机（见图7）。它耗电省、噪音小、精度高，但电路复杂需专用驱动电路。测电机引出的4根线之间电阻正常（红白、红黄、红黑三组线电阻相等都是6Ω，见图6），说明电机没有问题。这款录音机用的是LB8115这个专用芯片。它集磁头放大、电机驱动于一体。在线测其驱动电压也很稳定。于是排除芯片故障的可能。检查周围元件皆没发现问题，一时不知如何是好。随后又试着查一查机芯部分，想起走带时对电机造成阻力最大的是主导轮。主导轮的弹簧压力太大也可能造成转速不稳。试着调整主导轮弹簧压力，稍有好转但还没彻底解决。在第二次拆卸主导轮时发现主导轮内侧（见图8）发黑全是灰尘。将灰尘擦除后装回试机，故障彻底排除。原来由于主导轮弹簧处的润滑脂抹到了主导轮的转轴处，后经过长期的使用，润滑脂上积累了许多灰尘使主导轮转轴被灰尘阻碍无法自由转动，主导轮又压迫主导轴，以致于电机也被压迫无法正常运转，最终造成转速不稳。
（刘怡）
