笔者在长期的维修工作中发现了日立G7PN电视机的电路板因设计上存在的弊端而引起的一个通病。

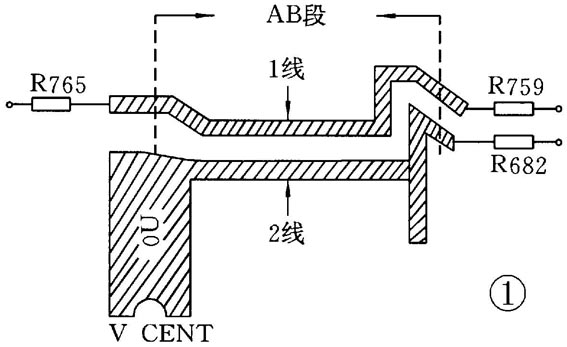

如图1中所示，1线为110V连接线、2线为地线。在1、2线的AB段敷铜板因布线过密，形成了一个一定容量的分布电容，长期使用之后，在一定的外界条件下，（如遇灰尘、遇潮）1线110V就会对2线的地放电，烧焦电路板、击穿铜箔而引起电路保护。如果保护电路反应迟缓，则开关电源因负载过重，而烧坏行管，形成“三无”故障。所以在修理日立G7PN电路时，遇到“三无”故障时，应先检查R765、R759之间相连接的铜箔是否有烧焦短路现象，以免在修理时走弯路。

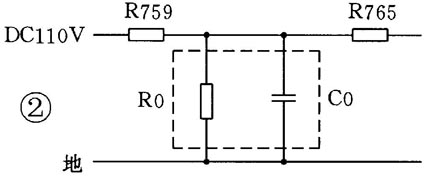

还有一种情况是在处理烧坏的铜箔时，没有处理干净已炭化的烧痕，就用导线把R765、R759之间连接起来。长时间之后，就会出现如图2中所示的R0、C0形成新的漏电电阻、分布电容，如果长时间放置或遇潮，在开机时，就会出现因假负载R0过重形成电路保护，出现“三无”，或出现C0对地放电的“噼啪”打火声，严重时会烧坏行管。
（贾作东 乔晓斌）
