新型汽车音响典型电路详析(1)
AS2600数字汽车音响收音电路检修(上)

🏠 首页 《无线电》杂志 2003年 🔗 第1期 🔗 第19页 分类:家电维修 🔗 孙余凯 🔗, 王五春 🔗

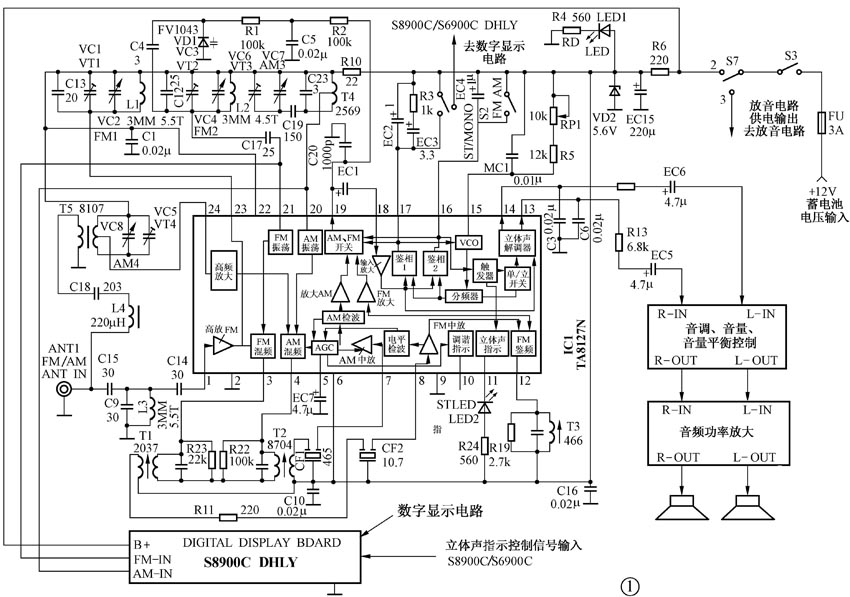

AS2600型数字式汽车音响收音电路如图1所示,主要由一块单片收音集成电路TA8127N为主构成。

一、电路工作原理

1.集成电路TA8127N简介

TA8127N是日本东芝公司推出的单片AM/FM立体声收音集成电路。该IC有两种封装型式,以不同的后缀加以区别。其中:TA8127N采用24脚双列直插式封装;TA8127F采用24脚双列扁平封装,后者比前者体积小,但两者引脚的排列及功能完全相同,可以互相代换。

TA8127N集成电路内电路方框图如图1所示,各引脚功能说明及实测数据如表1所示(见下期)。

2. 收音电路供电

收音电路的供电是由S7开关提供的,该开关设置在机芯下面,是一种微动开关。当向盒仓内插入磁带后,S7微动开关由机芯机械机构带动使放音电路得电工作,整机处于放音状态;当弹出磁带盒时,机芯机构带动S7开关,使放音电路失电;收音电路得电,整机处于收音状态,TA8127N组成的收音电路和数字显示电路同时工作;此时LED1指示灯也同时点亮。

3. AM(调幅)收音电路


(1) 波段转换
当AM/FM波段开关S2接通,使TA8127N的电压上升为5.7V时,整机处于AM波段收音状态。


(2) 高频信号处理
从天线接收来的信号,经过天线输入选频回路(由L4、C18、T5、VC8、VC5等组成)选出所要接收的高频调幅信号,直接送入IC1(TA8127N)内的AM高频放大电路放大之后,送入AM混频器(见图1)。AM本振信号也是由TA8127N内的振荡器产生,振荡线圈T4(2569)外接在,VC7是四联可变电容器中的AM振荡联,其两端并接有补偿电容器VC6,振荡电路产生的本振信号一路在IC内部加至混频电路;另一路从输出,送给数字显示电路,用以显示所接收电台的AM频率。

图1
图1 🔍原图 (850×597)

在混频电路中,AM高频信号与本振信号进行混频,混频后的信号经限幅放大以后,从IC的④脚输出。


(3) 中频信号处理
从TA8127N④脚输出的音频信号,经由AM中频变压器T2等组成的选频回路,选出465kHz的中频信号,再经465kHz中频陶瓷滤波器CF1进一步选频,然后从IC1的⑦脚进入集成电路内的中频放大电路。经中频放大、AM检波电路检波,检波后的音频信号经IC内的音频预放大电路放大以后,再经AM/FM电子开关转换后从IC1的输出。


(4) AGC电路
TA8127N集成电路⑤脚外接AGC滤波电容EC7。IC内部的AGC放大器有三个作用:(a)输出IF·AGC(中频自动增益控制)电压去控制AM中放电路;(b)输出RF·AGC(高频自动增益控制)电压去控制AM高放电路(属延迟控制方式);(c)根据调幅和调频检波电平,输出调谐电压至调谐指示电路,用以控制IC1⑩脚外接的调谐指示发光二极管,但该机这一功能未使用。


(5) 音频信号处理
从IC1输出的音频信号经EC1电容到IC1进入IC内部。IC1外接由EC2、EC3、R3组成的双时间常数低通滤波器;该脚还同时具有单声道/立体声控制功能,由S1开关进行切换。该开关接通时为单声道,断开时为立体声。在立体声状态时,对于S8900C/S6900C型汽车音响来说,这一信号还提供给数字显示电路,以使数字显示屏上显示出“ST”字样(AS2600型音响未使用这一功能,它是利用IC1外接的LED2发光二极管作为ST指示的)。由于AM信号为单声道,故从TA8127N和输出的也仅是两路相同的单声道信号。


(6) 去加重及后级电路
从TA8127N输出的音频信号,经C3、R12、EC6与C6、R13、EC5去加重电路,之后经音调、音量、音量平衡控制后送至功放电路。

4. FM(调频)收音电路


(1) 波段转换
当S2断开后,IC1电压将下降至4.2V左右,整机处于FM波段收音状态。


(2) 高频信号处理
天线接收的信号,经由C9、L3组成的谐振电路(谐振于88~108MHz的中间频率)后,经C14从TA8127N①脚进入IC内的调频高放电路(见图1)。放大后的信号由外接的可变电容VC2和调谐线圈L1、VC1等组成的高放调谐回路选择出欲接收的高频信号,并送至FM混频电路。

TA8127N外接的VC3、VC4、L2、C12组成了FM本机振荡电路。该电路产生的本振频率高出外来信号频率10.7MHz。本振信号一路到IC内的混频电路;另一路去数字显示电路,用以显示所接收电台的FM频率。

在混频电路中,本振信号与高频信号进行混频,产生的信号从TA8127N③脚输出。


(3) 中频信号处理
TA8127N③脚外接混频器选频回路T1,③脚输出的信号经T1选频,再经10.7MHz的中频陶瓷滤波器CF2,馈入IC1⑧脚内FM中放电路,放大后的信号进入FM鉴频器电路。

TA8127N外接FM鉴频线圈T3,调节T3可以改变10.7MHz在S曲线上的位置。R19电阻的作用是改善S曲线的线性范围。鉴频器鉴频后输出的音频信号(若是立体声节目则输出复合音频信号)经预放大,并由AM/FM电子开关控制后,也从输出。

(孙余凯 王五春)
