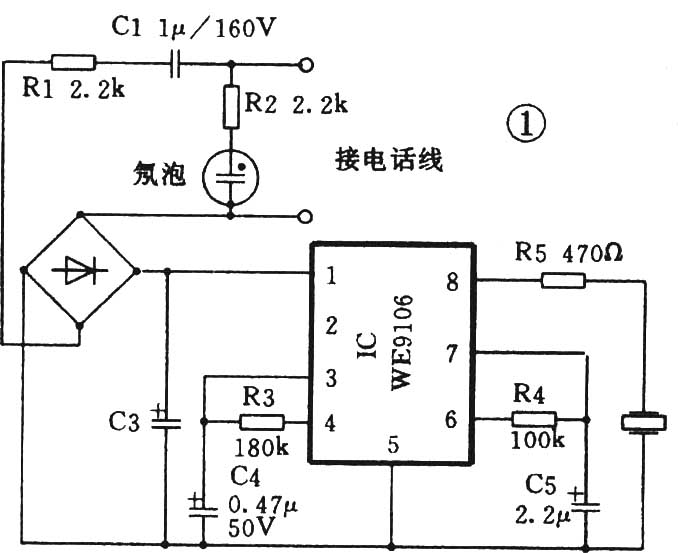

当电话机距离较远或环境噪声很大时，往往听不到来电铃声，为此，市场上有一种“电话增响器”，只需将它并入电话线即可将铃声增大。图1是我测绘的一种“电话增响器”的电原理图。这种“电话增响器”在使用过程中，发现有两处容易损坏：一是振铃IC，经测试其①脚电压不稳定，有时电压突然升高将IC损坏；二是带助声腔的压电片很容易损坏，分析其原因是在铃声瞬间停止后，流过压电片的电流过大而无处释放。针对以上缺陷，我在原电路的基础上进行了改进，如图2所示。

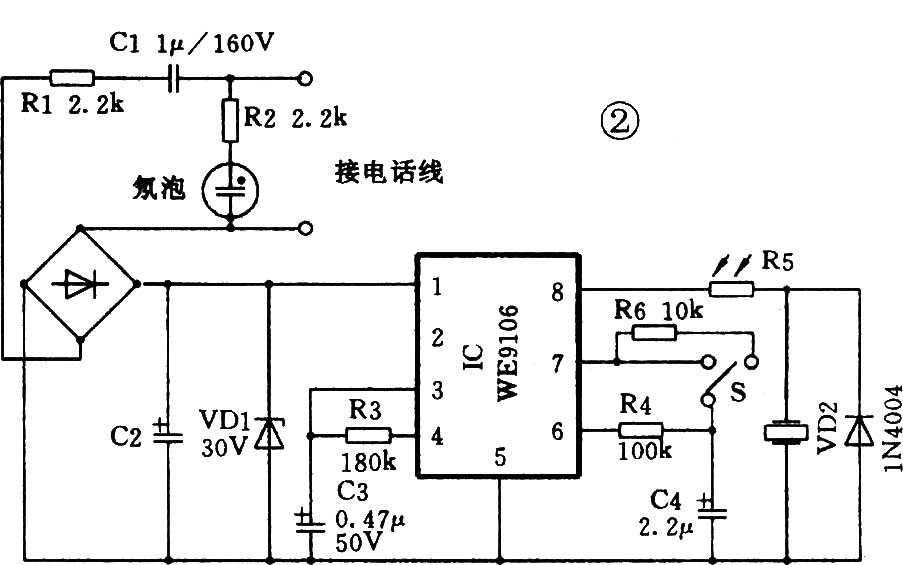

在改进电路中，将整流、滤波电路加入了稳压管VD1，稳压值为30V，防止过高电压损坏振铃IC；给压电片并联一只续流二极管VD2，对振铃停止后的过大电流进行续流；在振铃IC的⑥、⑦脚间通过转换开关S加接了电阻R6，用以改变振荡频率，获得两种不同的铃音；考虑到晚上铃声太大影响人们休息，将R5改为光敏电阻，夜间环境黑暗，光敏电阻阻值很大，增响器音量自动减弱。电话增响器及其改进
（牛余朋）
