高频Q表是一种专门为测量高频电路技术参数而设计的多功能仪器。它不仅可用来测量高频电感或谐振回路的Q值、电感器的电感量及其分布电容量、电容器的电容量及其损耗角，还可测量电工材料的高频介质损耗、高频回路的有关并联电阻及串联电阻、传输线的特性阻抗等主要技术参数。
QBG—3型Q表是一种常见的多用途高频电路参数测量仪器，本文向读者分别介绍其功能操作与使用方法。
一、功能操作说明

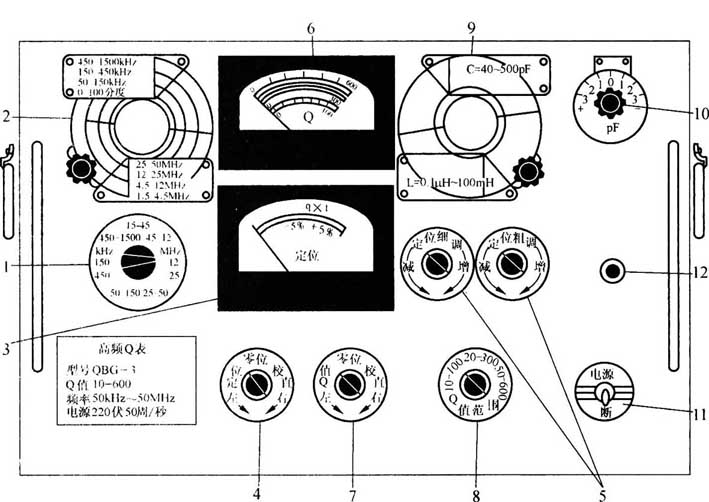

仪器面板结构及各部分名称与功能，如附图所示。下面按所标顺序号一一予以说明。
1. 波段选择开关 高频振荡电路中的滚动式波段开关，共有七个频段可供选择。
2. 频率刻度盘 可连续调节每个频段内的频率，共有七条频率刻度，与频段开关配合使用，以选择所需频率。
3. 定位指示表头 用作监视引入测试电路的高频电压大小。使用时调节定位粗调和细调旋钮，使表针指示定位在“q×1”刻度上，才能在Q值表头上直读Q值。
4. 定位零位校直旋钮 调整定位指示表头电气零点。当定位粗调旋钮处于起始位置（逆时针旋至底），调节定位零位校直钮，可使定位表头指针在零位（一般该钮处于中间偏左位）。
5. 定位细调、粗调旋钮 操作方法同“3”。
6. Q值指示表头 作为Q值读数和谐振指示。表头分有“0～100、0～300、0～600”三个区段刻度线，可根据Q值范围开关，读出相应刻度数。
7. Q值零位校直旋钮 调整Q值指示表头指针为电气零位。
8. Q值范围选择开关 与Q值指示表头配合使用，测量时，根据被测件Q值选择适当量程，并可作为谐振指示时的灵敏度变换用。
9. 主调电容度盘 对准上方的读数指示红线为测量电容C刻度线；对准下方的读数指示红线为测量电感L刻度线，分别作为电容和电感的读数值。
10. 微调电容度盘 通常刻度盘处于零位，否则应将微调电容度盘的读数加到主调电容度盘的读数上去。分有+3、+2、+1；0；-3、-2、-1刻度，作微调用。
11. 电源开关 为仪器220V交流电源开关。
12. 电源指示灯 开启电源开关后，该指示灯点亮；关机后，指示灯熄灭。
13. 测量用接线柱 位于仪器顶部（图上未注）。“L\(_{X}\)”接线柱一对，用于接被测线圈；“C\(_{X}\)”接线柱一对，用于接被测电容。
二、仪器使用方法
本仪器在使用前必须做好如下预备工作：① 接通电源后预热30分钟左右，方可进行各项测量；② 校正定位指示电表和Q值指示电表为电气零位；③ 将定位粗调旋钮向逆时针方向旋至底，定位零位校直旋钮置于中心偏左处，微调电容度盘调到零。
① 将高频线圈接于仪器顶部的“L\(_{X}\)”接线柱上；
② 调节频段选择开关和频率度盘，调到适合规定的测量频率点上；
③ 估计被测件的Q值范围，将Q值范围开关置于适当的挡级上；
④ 调节定位零位校直旋钮，使定位表指针处于零位；
⑤ 将定位粗、细调旋钮调节定位在“q×1”指示上；
⑥ 调节主电容度盘，使谐振点远离，Q值表指示最小；
⑦ 调节Q值零位校直旋钮，使Q表指示为零，且100、300、600三挡零位均在同一点上；
⑧ 最后再调节主调和微调电容度盘，使测试回路谐振，Q值表指示最大，此时Q值表头的指示值即为高频线圈的回路Q值。
2. 高频线圈电感量的测量
① 将被测线圈牢靠接于仪器顶部“Lx”接线柱上；

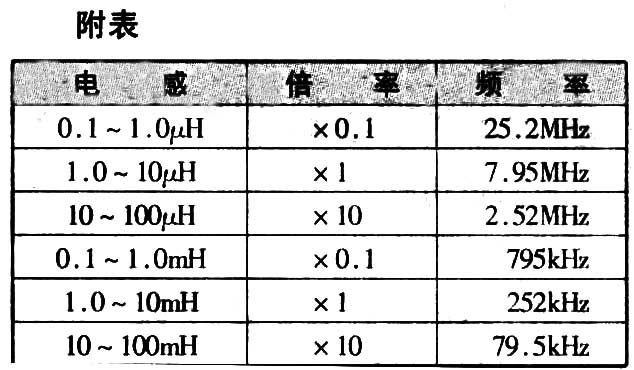

② 先估测线圈的电感量值，根据面板上的“电感、倍率、频率”对照表（如附表所示），选择一相应的标准频率，然后通过频率选择开关和频率度盘，将高频信号调到这一标准频率上；
③ 微调电容度盘置于“0”处，调节主调电容度盘，使测试回路谐振。这时主调电容度盘对边的电感数乘以对照表中所指示的倍率，即为高频线圈的近似电感值。例如：被测线圈电感量约为5mH，根据对照表查得被测电感量在1.0～10mH范围内，测试频率为252kHz，实际电感量按主调电容度盘上的L读数乘以倍率1。
3. 电容器容量小于470pF的测量
① 将一只电感量约1mH的电感接在“L\(_{X}\)”接线柱上；
② 将微调电容度盘调至零，主调电容度盘调到较大的电容量作为C1；
③ 调节Q值零位和定位零位校直旋钮，使定位和Q值表指示均为零，再调节定位粗、细调旋钮，使定位表指示在“q×1”处；
④ 调节频率度盘到谐振点上；
⑤ 最后将被测电容器接于“C\(_{X}\)”接线柱上，通过调节主调电容度盘，使测量回路重新谐振。这时电容的读数作为C2，那么所测电容器的容量应为C\(_{X}\)=C1-C2。
4. 电容器容量大于470pF的测量
① 取一只标有适当容量的标准电容器接于“C\(_{X}\)”两端，作为C3；
② 与测量小于470pF电容器的方法相同，在“L\(_{X}\)”两端接一电感，将主调电容度盘调到较大的值作为C1，再调节频率度盘到谐振点；
③ 取下标准电容器，换接被测电容器，然后调节谐振电容，使回路重新谐振，那么这时电容读数作为C2，所测电容器的电容量为C\(_{X}\)=C3+C1-C2；
④ 可采用串联法进行测量更为简单。将测试电感接到“L\(_{X}\)”两端，调节主调电容度盘，使回路谐振，作为C1的读数；然后将被测电容器与已测试过的电感器串联接于“L\(_{X}\)”两端；再调节主调电容度盘，使回路再次谐振，这时的电容读数作为C2。为此被测电容器的电容量为C\(_{X}\)：
C\(_{X}\)=C1×C2/（C1+C2）
三、使用中的注意事项
由于测量的是元器件高频Q值之类的技术参数，为此必须注意如下事项：
1. 在测量过程中，手不能接触或靠近被测元件，以免人体感应造成误差；
2. 被测元件不要直接搁在面板顶上，可用绝缘材料作为衬垫；
3. 有屏蔽的被测元件，屏蔽罩外壳应接于低电位（地）端的接线柱上；
4. 为提高测试精度，被测元件与测量接线柱间的接触电阻应越小越好。
（明清 陈淑华）
