精密限制电流可调的功率运算放大器LT1970
LT1970是一种输出电流±500mA的功率运算放大器，输出电流可由外部电压来控制（限制电流），精度可达2％。该器件主要特点：输出±500mA电流以上；可以单独调节源电流或灌电流的限制值；控制电压范围0～5V；可单电源或双电源工作；有关闭/使能控制端；有过热关闭保护；有失效指示；压摆率1.6V/μs；增益带宽积为3.6MHz；快速电流限制响应（2MHz带宽）；工作温度范围-40℃～+85℃；20管脚TSSOP封装（底部有一散热铜片，用作散热片）。
该器件主要应用于自动测试设备、实验室电源、电机驱动器、电致冷器驱动器等。
典型应用电路如图1所示。它由±15V电源供电，R1、R2组成增益为2的同相端输入放大器（AV=1+R1/R2）。限制电流由外电压V\(_{LIMIT}\)控制，输出电流I\(_{OUT（LTMIT）}\)与V\(_{LIMIT}\)的关系为
I\(_{OUT（LIMIT）}\)=±[V\(_{LIMIT}\)/（10×R\(_{CS}\)）]
式中RCS为电流控制电阻，它接在放大器输出端与负载之间（图中RCS为1Ω、1/4W）。
图中VD为失效指示（如过热关闭）。内部为集电极开路结构，外接3k电阻及VD组成失效指示电路。
查询网址：www.linear_tech.com/pdf/1970f.pdf。@
单节锂离子电池充电控制器MCP73826
MCP73826是单节锂离子电池线性充电控制器，外接P沟道功率MOSFET及少数元件可组成简单的充电器。该器件主要特点是：电压调节器预设精度为±1％；预设电压有4.1V（MCP73826-4.1）及4.2V（MCP73826-4.2）两种，以满足不同电压的锂离子电池的需要；工作电压4.5V～5.5V；充电电流大小可设定；自动预处理过放的电池；在充电周期中内部热损耗很少；在充电电源移开时自动处于关闭状态；工作温度范围-20℃～+85℃；6管脚SOT-23A封装。
该充电控制器主要应用于单节锂离子充电器、PDA、蜂窝电话、便携式电子仪器及数码相机等。
典型应用电路如图2所示。工作电压为5V，100mΩ为充电电流检测电阻，由它设定（编程）充电电流，在100mΩ时充电电流为500mA。100kΩ接在电源输入端与SHDN————端，当移去充电电源时，SHDN————端为低电平，控制器被关闭。NDS8434为充电器调整管。V\(_{BAT}\)为充电电池电压检测端。当电池电压充到4.1V或4.2V时，自动停止充电。
查询网址：www.microchip.com/download/lit/pline/
analog/power/batmange/51267a.pdf。@
电流检测电阻MP800系列
电流检测器、充电器、开关电源、USB电源、大电流功率运算放大器等为了检测或限制电源，需要采用电流检测电阻。利用电流流过检测电阻产生的压降来实现检测、限流或控制。电流检测电阻的特点：为减小损耗，电阻的阻值较小（一般仅几十毫欧）；电流检测电阻的精度较高，一般为±（0.5％～1％），并要求较高的温度稳定性；检测较大电流时，电阻上损耗的功率较大（一般有几瓦到几十瓦），电阻的尺寸较大。
MP800系列电流检测电阻是一种功率薄膜电阻。这里仅介绍800系列中的MP821。

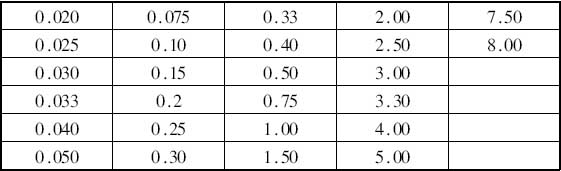

MP821电阻阻值从0.020Ω到19.99Ω，标准允差±1％。电阻阻值见附表。
该系列电阻值也有0.5％及2％等允差。该电阻在25℃时为20W，温度增加时功率要下降（到175℃时降为零）。电阻为TO-220封装，适用于大电流的场合。

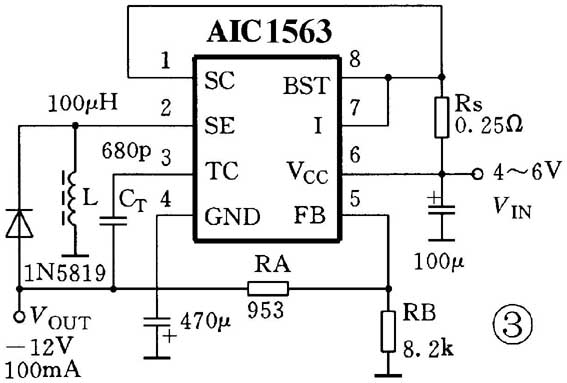

图3是一种电压反转变换器，输入电压4V到6V，输出电压-12V/100mA。图中RS为电流检测电阻（RS=0.25Ω）。由于此电流检测电阻流过电流甚小，无需采用MP821系列。
查询网址：www.caddock.com/online-catalog/Mrktg-Lit/MP800-Series.pdf。
