楼宇可视系统的门口主机内装摄像头，来客输入住户号码后，相应分机响铃并显示来客图像，主人摘机可双工通话，遥控打开电子门锁；住户准备外出时按可视分机上的控制钮，也可启动显像电路，观察到单元门口的景象。可视分机如选用市售5英寸台式黑白监视器配第9期第51页所介绍的998B直按单通分机组合时成本很低，显像清晰，但须放在桌面上；4英寸彩色液晶壁挂机售价较高，且普通彩色摄像头的亮度和对比度受环境光线等因素变化的影响较大，夜间照明采用红外发光管效果不理想，须加声控照明灯等辅助光源，应用受到一定限制；目前普遍选用的是4英寸黑白扁平显像管可视壁挂机。
楼宇可视系统门口主机：在直按或编码型非可视门口主机上增加摄像头供电和红外管照明电路，并将摄像头输出线引至各可视分机即组成可视系统。为延长摄像头寿命并省电，一般设计为来客按铃时启动供电和照明电路，延时2分钟左右自动关闭，参见本刊今年第10期第49页图6中的VT5/VT6及有关说明。

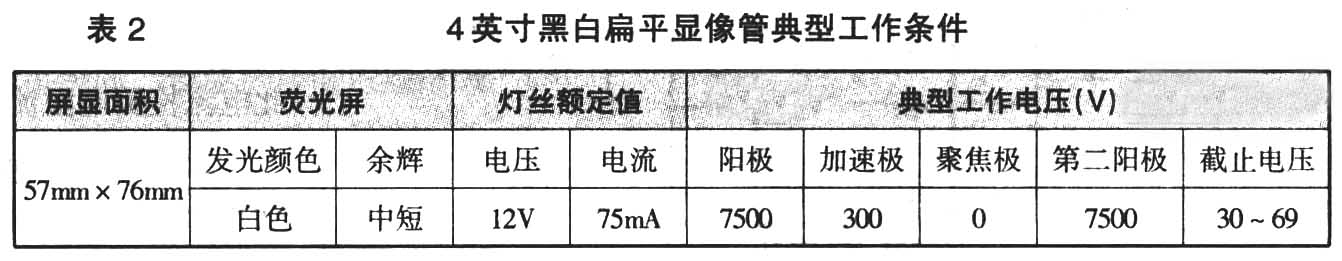

壁挂可视分机：采用管颈20、长200mm，厚30mm的静电聚焦磁偏转式4英寸黑白扁平显像管，工作条件见表2，视放和扫描电路工作原理见图12：门口主机摄像头传来的视频信号由C1输入，VT1放大，经C6输至显像管②脚阴极，RP1和RP2分别调节对比度和亮度。IC1集成电路μPC1379C（国产型号D1379C）内含同步分离、AFC、场振荡、场输出、行振荡、行激励等电路。工作参数为：电源电压12V，功耗1W，场电源电流85mA，场最大输出电流500mA、行电源电流30mA。具有集成度高，场同步范围大，行电路内置稳压器，应用灵活等特点。IC1⑧脚输出的场功率信号直接推动场偏转线圈L4，RP3和RP4分别微调场幅和场频。⑨脚输出的行激励信号分两路接至两组脉冲放大器VT7/VT8和VT9/VT10，分别推动行输出变压器T1和行偏转线圈L3。VT2～VT6为场、行线性校正电路，由VT2的集电极和发射极输出相位相反的场频信号，VT3/VT4差分反馈放大，VT5/VT6通过VD9、C34等控制偏转电路。C43、VD14、R50为关机消亮点电路。VD6在分机不工作时为显像管提供5V低压预热电源，当主机呼叫时显像管可迅速启动并延长显像管寿命。图13为直按式可视分机的供电和音频放大电路，其中1VT1和1VT3/1VT4的作用是：当门口主机呼叫本户时，呼叫线上出现10V左右直流电压，1VD6击穿、1C3充电、经1R7使复合管1VT3/1VT4导通，继电器1K1吸合，显像管电路得电工作；1C3通过1R7逐渐放电，2分钟左右1VT3/1VT4截止，1K1释放，显像关闭。通话完毕户主挂机时叉簧开关1S0-1接点返回静态位置，1VT6射极的6V电压经1C4和1R23使1VT1导通，1R2使1C3放电。户主按监视开关1SB2：1C3充电，可自行开启显像电源。
双路呼叫可视和红外遥控开锁电路：有的住宅楼要求单元门和户门分别安装摄像头，来客在单元门与户主对讲开锁进入楼道后再按户门呼叫键，分机再次响铃并显示户门前的来客图像。图14中2VT1-2VT4互锁并控制二组双接点继电器2K1、2K2，在楼下和楼上门口机呼叫时分别接通相应的视频输入线和显像电源。户主准备外出时通过门视开关2SB1控制2IC1十进制计数器CD4017实现监控：按2SB1第一下时、Y1使单元门摄像头接通，按第二下时Y2使户门摄像头接通，按第三下时Y3经2VD1控制Cr关机。2VD2～2VD4等组成延时自动关机电路：Y1或Y2变高电平时，2R3/2R4为2C2/2C4充电，2分钟左右2VD2/2VD4控制Cr自动关机。红外接收管2VD16和放大管2VT5/2VT6可配合一般家用控制彩电、音响和空调等电器的红外遥控器，在响铃并看到熟悉的来客图像时，不必摘机讲话即可按红外遥控盒上的任一键遥控2VT7开电子门锁，实用方便。
（刘永华 高晋峰）
