有两种情况下充电电池（或电池组）需停止放电：电池电压降到终止放电电压；稳压器的输出电压已降到稳压的下限。如继续使用，会影响电路的正常工作，甚至损害电池。为此，用可编程电压检测器来监控电池电压以防过放电的发生。

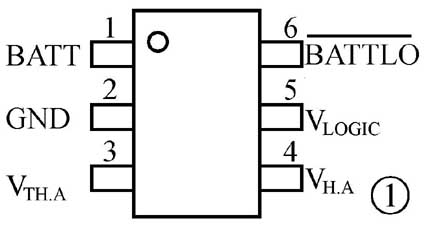

LTC1998是一种低功耗、高精度可编程（可设定电池低电压阈值）的电压检测器。该器件的特点：检测电压精度高（外设电阻±1％时，精度在±1％内）；检测电压值及滞后电压可由用户设定；静态电流小，为2.5μA；检测电压设定范围2.5V～3.25V；电池电压V\(_{BATT}\)≥1V时，输出状态可保持；工作电压1～5.5V；工作温度-40°C～+85°C；6管脚SOT-23封装。
LTC1998的输入、输出特性如图2所示。当电池的电压V\(_{BATT}\)大于设定的阈值电压V\(_{BATT}\).Th加滞后电压V\(_{HYST}\)时，V\(_{LOGIC}\)输出高电平；当V\(_{BATT}\)降到V\(_{BATT}\).Th时，V\(_{LOGIC}\)输出低电平。只要V\(_{LOGIC}\)≥1V，这低电平状态一直保持。
滞后电压大小由用户设定，一般设V\(_{HYST}\)从100mV～300mV以保证不受电源的纹波电压干扰，使工作稳定。
V\(_{BATT}\).Th值可在2.5V～3.25V之间选取。
图3中VH. A及V\(_{TH}\). A由R1、R2、R3组成的分压器来确定。R1、R2、R3与设定的电池低电压阈值V\(_{BATT}\).Th及滞后电压V\(_{HYST}\)有关。先设定V\(_{BATT}\).Th及V\(_{HYST}\)，再取R1+R2+R3=1MΩ（因VH.A及V\(_{TH}\).A的输入阻抗高，故可用较大的阻值）。线性技术公司给出计算公式如下：
R\(_{TOTAL}\)=R1+R2+R3=4.2V/I\(_{Rmax}\)
=1MΩ（1）
R1=R\(_{TOTAL}\)[5V/（V\(_{BATT}\).Th+V\(_{HYST}\)）-1]
（2）
R2=R\(_{TOTAL}\)（5V/V\(_{BATT}\).Th-1）（3）
例如，设电池低电压V\(_{BATT}\).Th=2.7V，V\(_{HYST}\)=100mV，采用4.2V锂离子电池，允许I\(_{Rmax}\)=4.2μA。可算得：R1=786kΩ；R2=66kΩ；R3=148kΩ。可选E48系列的RJJ 1/4W ±1％的电阻即可，即金属膜、精密、1/4W、误差±1％的电阻。

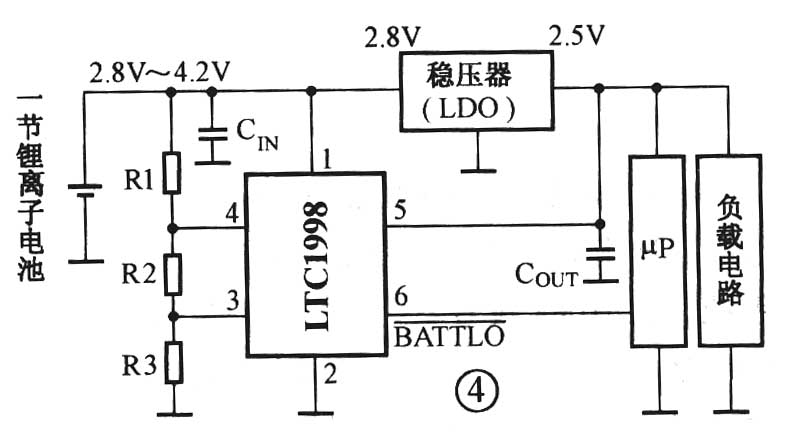

LTC1998的应用电路如图4及图5所示。在图4中，由1节锂离子电池供电，由低压差（LDO）稳压器稳压输出2.5V电压供μP及负载。为保证输出电压稳定性，要求输入电压不低于2.8V，即V\(_{BATT}\).Th=2.8V，设V\(_{HYST}\)=0.1V，并由公式（1）～（3）求出R1、R2、R3，选E48系列的RJJ电阻，则检测电压精度可达±1％。

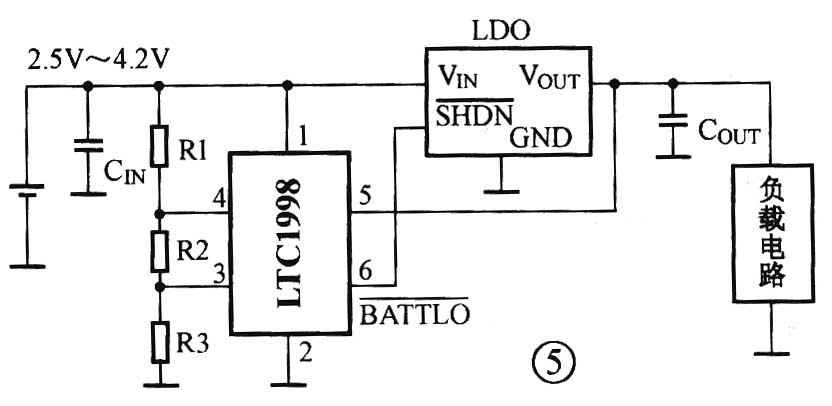

图5中BATTLO——————信号直接控制LDO的关闭控制端（SHDN————）。当电池的电压降到设定的电池低电压阈值时，LTC1998的BATTLO——————输出低电平，关闭稳压器、切断负载电源。
编者注：有关LTC1998更详细的原厂资料可上网查询www.linear_tech. com/pdf/1998f.pdf。
（戴维德）
