松下TC-33V32HN彩电采用的是M16MV3机芯，它是在M16M机芯的基础上改进而成的。采用该机芯的彩电有25英寸、29英寸和33英寸系列的产品。主要机型有：TC-25V30R/H、TC-25V35R、TC25V35HN、TC29V30R/H、TC29V32HN、TC-33V30R/H、TC-33V32HN等等。
分析与检修：测量+B输出为0V，正常时应为140V，在断开行负载后挂上灯泡测量也是无+B输出，说明故障出在电源部分。分析该机芯的电源电路，它首先将交流输入电压通过自动切换电路整流滤波后得出300V的直流电压，然后再使其辅助开关电源和主开关电源进入工作状态。在检修时可以从自动切换电路入手，看它是否有元件开路或是自动切换误动作等现象。如检查自动切换没有问题，则要看待机控制电路是否正常了。另外，辅助开关电源主要是提供+5V电压给CPU工作，而主电源开关管Q801的偏置电压也是从辅助开关电源处取得的，故在检修过程中，+5V的输出也是一个重点的检查对象。

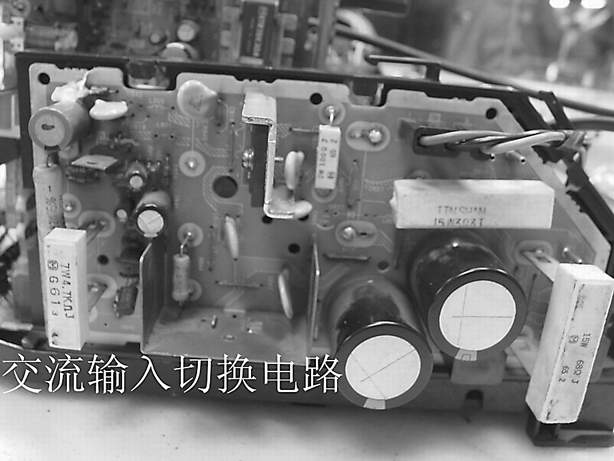

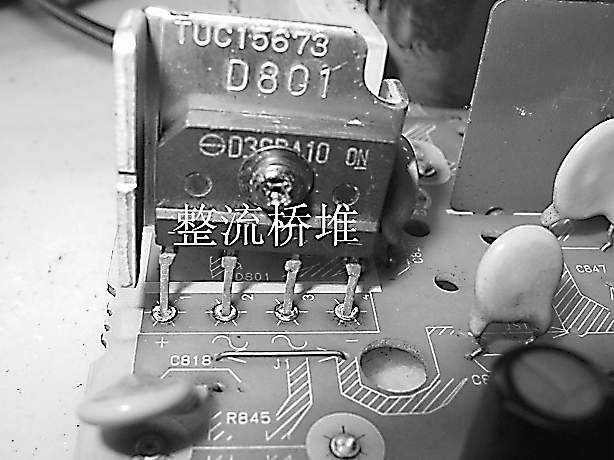

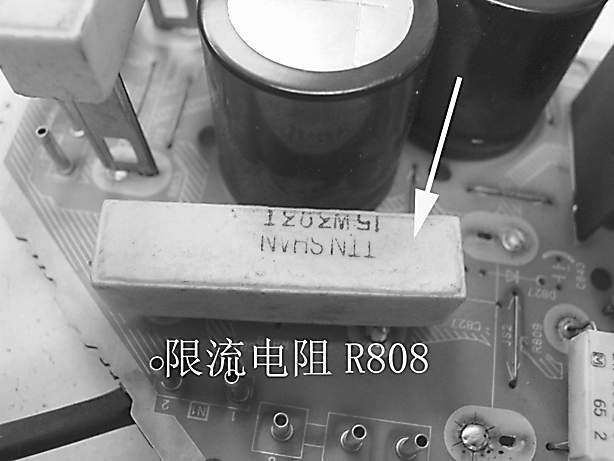

接下来检查自动切换电路（见图1），测量交流输入的220V很正常，这样可以证明保险丝管和消磁元件是没有损坏的。再往后检查，发现经整流滤波后并没有300V输出，断开主开关电源及辅助开关电源后依然没有300V电压，说明是自动切换电路本身有问题。于是着重对滤波电容C808、C809（见图2），桥堆D801以及限流电阻R808逐一检查（见图3），结果发现限流电阻R808开路（见图4）。更换此限流电阻后，300V输出正常。但此时测量+B依然没有输出，检查启动电阻R822和R833却没有发现异常现象。

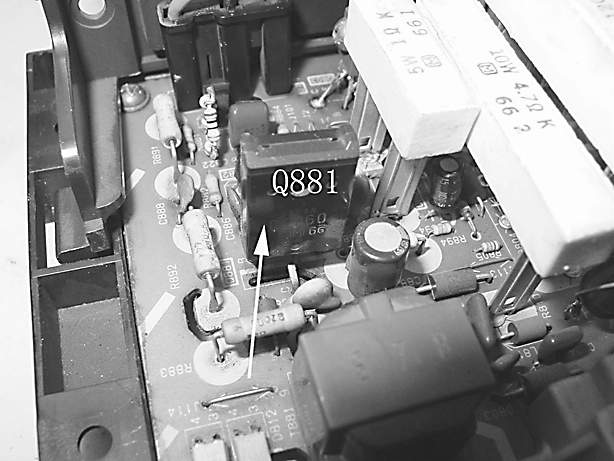

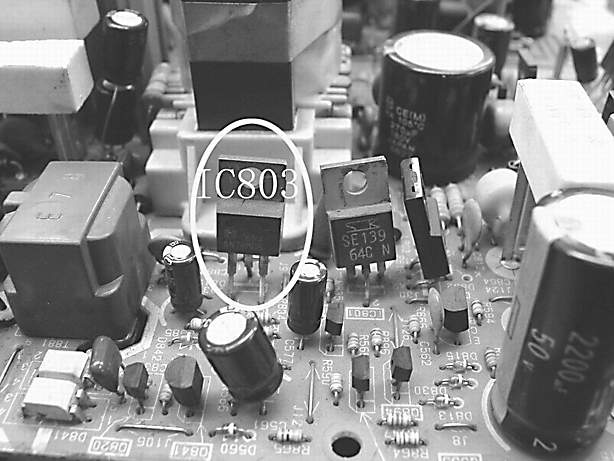

因为辅助开关电源要提供偏置电压给主开关电源工作，所以试图检查辅助开关电源的输出电压是否正常。找到IC803（AN78M05，见图5），测量③脚的5V输出，为0V；再测量①脚，也为0V。其①脚的电压由D886和C885整流滤波得到（正常时应为8V左右），IC803的①脚还外接了一个稳压管D819到地的，于是吸空此稳压管，但其电压也没有提升，说明是开关电源的前级电路出故障了。查电路得知Q881（C4960）是作为辅助开关电源的开关管（见图6），测量Q881的c极电压有275V，正常，怀疑此开关电源存在着虚焊现象，试图给其补焊，然后开机再次测量+5V的输出，果然能恢复正常了。但是经开关变压器T881的另一组输出电压（16.8V）却很不稳定，在3～4V之间跳变（此电压主要是给主开关电源供电用的），于是查找取样稳压回路，它主要是靠整流管D882、稳压二极管D885以及三极管Q882组成取样误差放大电路的（见图7），焊下测量稳压二极管D885的正反向电阻十分异常。将其更换后，16.8V终于能稳定输出了，可是，这时+B还没有恢复正常，于是顺着辅助电源给主开关电源的供电回路逐一检查，结果发现R886（39Ω）又开路了。由于一时找不到同一阻值的电阻，于是用4个10Ω的电阻串联焊接到电路中（见图8）。再次开机尝试，还是没有主电压输出。
检查主开关电源，因为开关管Q801是没有损坏的，而主开关电源始终没有起振，于是把主力放到振荡电路上。该电源是典型的自激式并联型开关电源，其振荡电路是由T801、Q801、Q802、Q803、C810、C804、D805等元件组成。经过测量，发现Q802和Q803击穿了（见图9）。这两个三极管是一齐控制开关管Q801的，一旦击穿后就会使开关管Q801长期处于截止状态。立即换上新的控制三极管，开机测量+B电压，140V终于出现了。关机接上行回路再度开机，光栅、伴音都完全恢复正常了。
（阿细）
