一台HT-920型数字式调幅、调频立体声收音、自动循环放音高级汽车音响，此机不慎受到猛烈碰撞（因汽车撞车所致），造成液晶显示不正常，收音时有一声道无声，但放音正常。
1. 检修思路

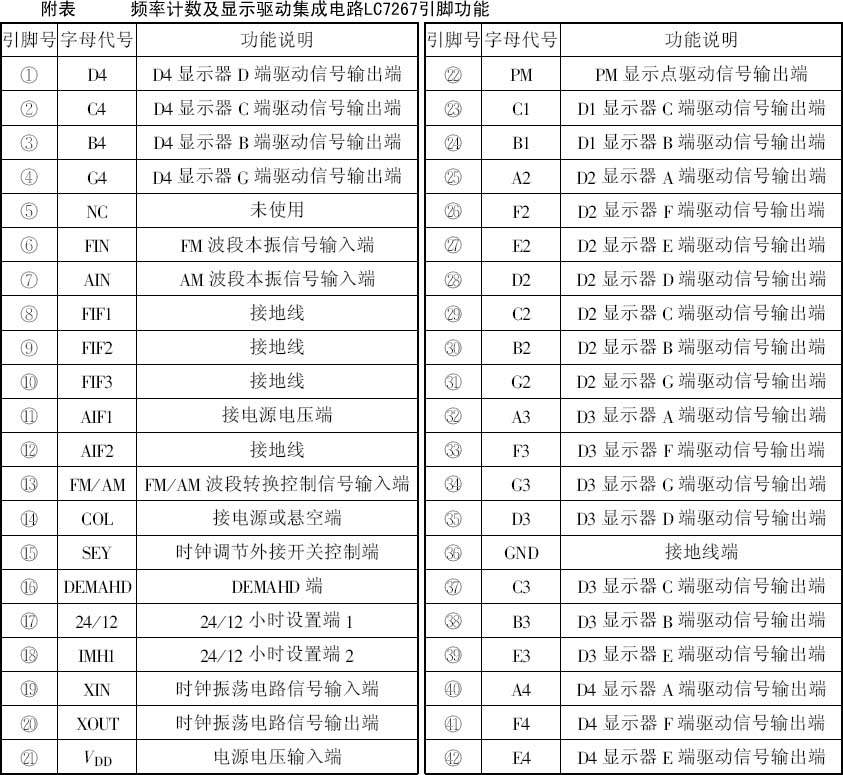

HT-920型数字式汽车音响电路较为复杂，与本例检修相关电路见附图所示，主要由五块集成电路为主构成，其中：收音电路由一块单片大规模集成电路IC101（TA8127）为主构成，用来完成AM、FM以及FM立体声解码的全部功能；IC401（BA5406）为音频双声道功率放大集成电路；IC201（TA7325）为双声道放音均衡放大集成电路；IC501（LB3500）为FM波段本振频率分频电路，用以将FM波段本振频率进行1/8分频后提供给数字显示电路；IC502（LC7267）为FM、AM波段收音频率显示驱动集成电路，该集成电路的引脚功能见附表中所列，LED显示屏的显示驱动电路也集成在该集成电路内。
收音电路的信号从IC101的输出，分别经C187与R105、C188与R106耦合元件加至JACK401插座的触点引脚上；放音电路的信号从IC201的③、⑥脚输出，分别经C287与R289、C288与R215耦合元件，也加到JACK401插座的触点引脚上。
由上分析可看出，JACK401插座及其以后的音量平衡控制电路（RP301）、音调控制电路（由RP302、C301、C303、C302、SA301、C304等组成）、音量控制电路（RP303）、功率放大电路、扬声器电路是收音和放音电路的共用部分，由于该机放音功能正常，说明这部分收音和放音的共用电路是正常的。
从故障现象上看，本例的这种情况是两种故障的组合，且都是由于碰撞造成机内有关电路连线或元件断裂或脱焊引起的。检修时，可分成两步进行，首先检修显示不正常故障，然后解决收音有一个声道无声现象。
2. 检修方法
（1） 检修显示不正常故障
① 判断故障的可能原因。首先用于按压印制电路板，发现显示屏有时可恢复正常。由此说明，故障可能是由于接触不良引起的。
② 查找接触不良部位。拆下铁盖壳取下电路板，发现显示器处有一薄膜连接带和电路板相连。仔细观察，发现薄膜连接带上平行的导电膜在联接处开裂。
③ 故障修理。因薄膜连接带较长，故采用将开裂残带去除的方法进行修理。由于这种连接带是热压焊在板上的，故去除开裂的残带后，把连接带与底板对齐，用平直的小铁条压在板上对实位置，用一把35～45W左右的电烙铁在铁条上面加热（注意：不可接触连接带体），均匀用力从右至左缓缓过一遍，最后取下降温，连接带即可热压好。
经采用上面的方法修理后，显示屏显示恢复正常。
（2） 检修收音一声道无声故障
① 收音一声道无声，故障显然出在收音电路中与不响声道有关的部分。在电路板上找到收音单片集成电路TA8127，用螺丝刀手柄部分轻敲该IC表面，扬声器中有“喀喀”声传出，仔细检查TA8127集成电路各引脚的焊接情况，结果发现其呈脱焊状。
② 将TA8127脱焊的加适量的焊锡重焊一遍后，收音恢复正常，故障全部排除。
小结：
本例故障主要是由于汽车受巨大的碰撞，导致汽车音响内显示屏电路中的连接带断裂，以及收音电路集成块TA8127脱焊。前者使数字频率显示驱动集成电路LC7267输出的驱动显示屏信号在此处阻断，无法送至显示屏电路；后者使TA8127输出的右声道立体声信号无法送至后级的相关电路，由于这两方面的原因，从而导致了本例的这种组合故障。
（许风生 孙余凯）
