一、故障原因分析
彩电图像亮度异常故障是指即使将亮度钮调至最小（或最大），图像亮度仍过亮（或过暗）的一种故障现象。其故障原因主要有：
1. 亮度信号丢失（含AV/TV切换电路故障），造成图像信号中无白电平，从而使图像亮度极暗。
2. 亮度控制电路故障（含ABL电路及CPU本身故障）将会导致图像过亮或过暗。
3. 亮度放大电路或黑电平钳位电路异常，会导致图像过暗或过亮。
4. 末级视放电路发生故障。例如：视放190V电压太低，就会使显像管阴极电压过低而使光栅（图像）过亮。末级视放管偏置电路发生问题或视放管开路性损坏，都会使显像管阴极电压升高而使亮度降低甚至无光。
5. 显像管电路或本身显像管有故障。例如：加速极电压过高会导致图像过亮（有的还带回扫线）。加速极电压过低、第二阳极电压严重不足或显像管严重衰老都会使图像亮度过暗。
二、故障检修方法及思路
1. 检修图像亮度异常故障常用的方法
（1） 波形法 当怀疑亮度信号丢失时，常用示波器来跟踪亮度信号，若某级（或IC某脚）无亮度信号（或幅度不足）就说明亮度通道有问题。

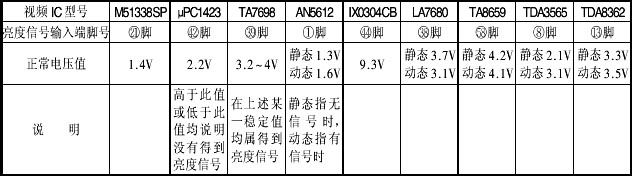

（2） 电压法 在没有示波器的情况下，也可用电压表检测视频IC有关亮度（视频）信号输入端电压，从而确定亮度（视频）信号是否到达亮度放大电路。附表是部分视频IC亮度（视频）信号输入端正常工作电压，供您检修时参考。
（3） 跨接法 当怀疑亮度放大电路有问题时，可用跨接法将有关视频IC亮度控制端电压提升至正常值，若亮度恢复正常，则表明故障在亮度控制电路。反之，在亮度放大电路。
（4） 断开法 不少视频IC（如μPC1423）的亮度信号输入端与同步信号分离输入的信号源取自同一点，两者为并联形式。故检修时可断开同步信号分离输入端，再观察黑白条的亮度是否恢复正常。如果恢复正常，可判断故障在同步分离电路。反之，说明故障与同步分离电路没有关系。
（5） 电阻法 当确定故障范围后，为了查出故障点，常用电阻法来进行判定。例如：当要确定电容是否击穿，电阻、三极管、二极管是否开路等均要测其电阻，才能知道故障所在范围。
2. 检修亮度异常的思路
为了帮助读者检修彩电亮度异常故障，笔者根据维修经验总结出光栅（图像）过亮或过暗故障的检修程序图，如图1所示，供参考。
三、故障检修实例
例1：一台长虹N2918型彩电出现光栅（图像）极暗故障。
先查显像管加速极、视放电压均正常，但视放IC（TDA6130Q）基色信号输入端（①～③脚）电压偏低（正常应为1.3V），怀疑亮度控制电路有问题，但调节亮度键时，CPU的总线控制端电压能发生变化。据此，怀疑亮度信号丢失。于是，用示波器检查N701（AN5195K）（亮度信号输入端）电压波形，几乎没有亮度信号波形，显然是亮度信号丢失。该机亮度信号输入局部电路如图2所示。其视频信号经亮度延迟线DL301、R775送入VT703缓冲放大后从发射极输出，然后经X791、VT793、VT796等构成的4.43MHz色度陷波器，去除4.43MHz的色度信号，再经VT792缓冲放大后，由X792、VT794、VT795等构成的3.58MHz色度陷波器去除3.58MHz的色度信号，才送入N701中的亮度放大电路。查VT792e极没有亮度信号波形，但b极却有，显然有可能是VT792损坏，经测，确实是VT792的be结开路，更换VT792后故障排除。
例2：一台高路华TC-2861型彩电出现光栅很亮且失控现象。
首先查加速极电压正常，再测末级视放供电电压（190V）也正常，但三只视放管c极电压只有120V左右（正常值为159V），查三只视放管b极电压为5.4V（正常值为5.2V），显然亮度放大电路的钳位电路可能有问题。于是检查小信号处理IC即IC101（LA7680）（亮度信号钳位电容）电压，发现已达3.7V（正常2.8V），局部电路见图3。这极有可能是钳位电容C232（0.47μ/50V）漏电，经测量该电容器几乎完全失容，且漏电严重，更新后故障排除。该机故障机理是：当C232漏电后使得IC101内部亮度放大电路的亮度信号钳位电平变高，使光栅极亮且失控。
例3：一台TCL2568型彩电，即使将亮度开到最大，仍显得亮度明显不足。

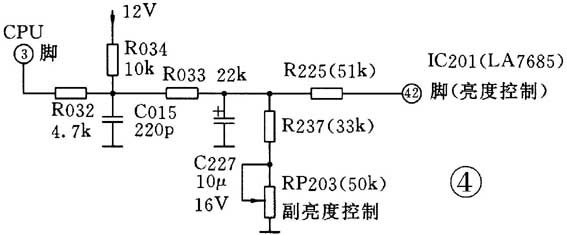

由故障现象分析，故障可能在显像管电路、亮度放大电路或亮度控制电路。经查，加速极、显像管灯丝电压均正常。查IC201（LA7685）（亮度控制端）电压只能在1.6～2.5V范围内变化，查有关资料可知，该脚正常电压应在1.6～4.5V范围内变化，显然，故障应在亮度控制电路。该机亮度控制电路见图4，由CPU（IC001、CTV222S·PRC1）③脚输出的PWM亮度控制信号经R032、R033、R034后变为直流控制信号电压，然后经C227滤波后经R225去控制IC201内的亮度放大电路的增益，从而达到控制荧屏亮度之目的。经查图4中亮度控制电路元件，结果发现限流兼隔离电阻R225（51k）阻值已增至近120k。更换R225后，亮度恢复正常。
例4：一台康佳T2979D彩电只有微弱的亮度且图像极其模糊。

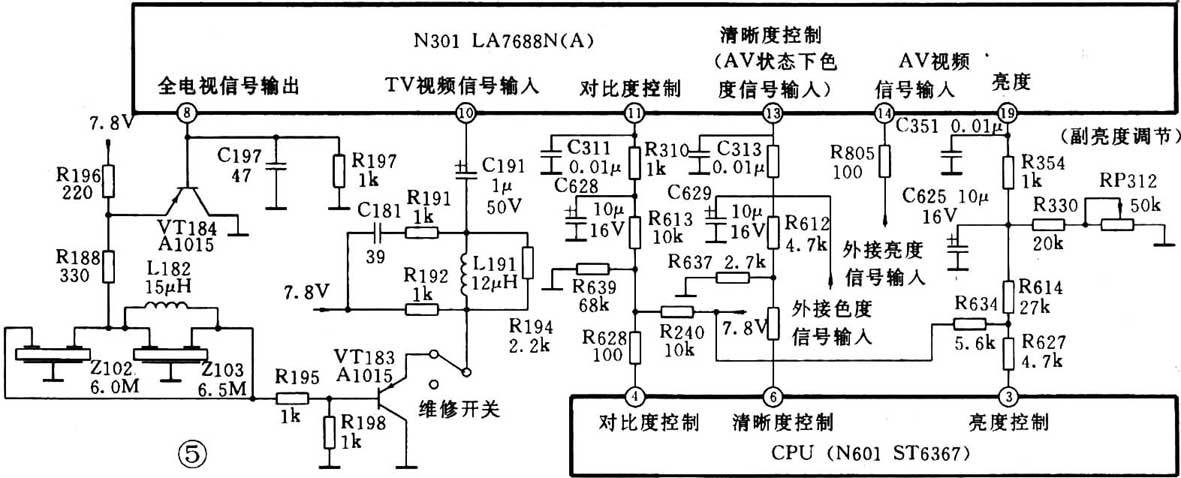

首先检测彩电的加速极、灯丝电压均正常。增大加速极电压，出现带回扫线光栅，此时完全看不见图像。据此，怀疑亮度放大电路损坏或亮度信号丢失，该机的亮度通道见图5。N301（LA7688N）⑧脚输出的全电视信号经VT184缓冲放大及阻抗变换后从e极输出，再经Z102、Z103滤去第二伴音中频信号，然后由VT183缓冲放大后经维修开关、L191、R194、C191进入N301⑩脚内部的亮度放大电路，经放大后直接送入色差矩阵电路合成基色信号，然后由输出送入末级基色放大电路。因此，该机的亮度通道极其简单，N301的分别为对比度、清晰度、亮度控制外接电路。如果N301的外接电路及⑧、⑩脚外接的亮度通道元件均无问题，则基本可认定是N301内部亮度通道损坏。据此思路，查⑧脚、⑩脚外接的VT184、VT183、L191、C191维修开关等均未发现异常。于是认定N301内部的亮度通道有损坏。更换N301后试机，图像及亮度均恢复正常。
例5：一台莺歌C51-2-RC彩电，光栅很亮，且不能调整，只有极模糊的失真负画影，字符显示为黑色，但伴音正常。
由于有彩色画影，说明输入IC201（TA7698）的彩色全电视信号正常，同时也说明IC201有正常行逆程脉冲输入。显然故障在亮度放大电路。经查IC201（亮度信号输出）只有2V（正常值为6.4V），而亮度控制端④脚电压达4.6V（正常值为3.6～3.8V）；从而说明故障应在亮度通道的钳位电路。最后果然查出是副亮度电位器所串分压钳位电阻R829（10k）变值为20k（见图6），更换R829后，亮度恢复正常且可调。
该机故障机理是：R829阻值升至20k后，使得黑电平钳位电路失去控制，并使得IC201输出的亮度信号失去直流成分，造成外接的视放管VT201、VT202失去放大作用（截止），VT202e极电位升高，三个色差放大兼亮度合成管VT401、VT402、VT404的b极电位升高、c极电位下降（实测为50V）从而导致本故障。
例6：一台长虹C2141彩电亮度极亮，调亮度及对比度键几乎亮度不变。
参照图7查末级三只视放管VT351～VT353的c极电压，只有90V，再查190V视放电压也不足100V，显然是视放电压整流管VD555或视放电压滤波电容C555损坏，经查上述两元件，发现C555（10μ/250V）正极因漏液已锈蚀断掉。更换C555后亮度恢复正常且可调。
例7：一台长虹CK51A型彩电，图像极亮且不可调。
首先测末级三视放管c极电压，均在120V上下，表明故障在显像管电路本身，再查加速极电压，发现达800V，接着测加速极电压调整电阻R371两端电压几乎相等。据此，极有可能是R371的接地分压电阻R370（820k）开路（见图8）。焊下检测，果然开路，更换R370后亮度恢复正常且可调。
（王绍华）
