频率特性测试仪（扫频仪）是用来测定各种无线电设备或电路频率特性的专用仪器，不仅可以测定电视机的公共通道、伴音通道、视频通道，雷达接收机的中频放大器、高频放大器，还能测定宽带放大器以及滤波器等无源和有源四端网络。若配用驻波电桥，还能测量器件的驻波特性。
下面以常见的BT3C型VHF频率特性测试仪为例，介绍其扫频功能与使用方法。
一、功能操作说明

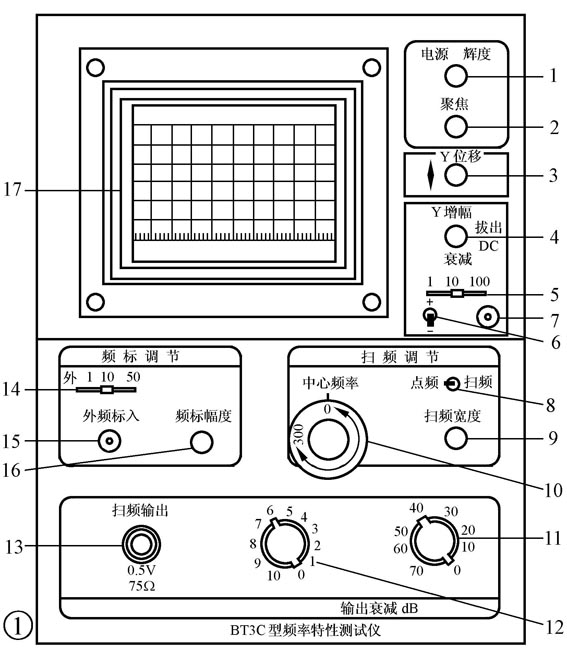

仪器面板结构及各部分的功能，如图1所示。按所标序号一一加以说明。
1.辉度调节带电源开关 按顺时针方向转动，即可打开电源开关，接通仪器电源，同时转动旋钮，还可调节光点辉度。
2.聚焦调节 可使光点达到最清晰。
3.Y轴位移 调节迹线在垂直方向位移。
4.Y轴增幅 顺时针调节Y轴幅度增大；拔出时为直流（DC），可使直流输入不经隔直电容，直接加至Y轴放大器。
5.衰减选择开关 有1、10、100三挡，与Y轴增幅旋钮配合使用，可对波形幅度进行调节。
6.极性转换开关 置“+”极时，显示正方向的幅频特性；置“-”极时，显示负方向的幅频特性。
7.Y轴输入插座 可输入被测电路取出的检测信号。
8.扫频/点频选择开关 当扫频工作时，仪器输出扫频信号；点频工作时，仪器输出与扫频频率相应的点频信号。
9.扫频宽度 可对波形宽度进行调节。
10.中心频率 扫寻被测波形中心频率点。
11.输出粗衰减 每挡衰减10dB，共有七个挡级，可对输出扫频信号电压的幅度进行粗衰减。
12.输出细衰减 每挡衰减1dB，共有十个挡级，可对输出扫频信号电压的幅度进行细衰减。
13.扫频输出 扫频信号的输出端。
14.频标选择 将频标选择开关拨向1MHz、10MHz或50MHz，此时扫描基线上呈现频标信号。
15.外频标输入 外接频标输入端，此时频标选择开关应置于外接挡。
16.频标幅度 可对频标信号的幅度进行调节。
17.显示屏 用以显示被测网络的各种幅频特性曲线。
二、仪器的使用方法
1.电缆的选用 本仪器配有四种电缆线，应视被测电路情况加以选用。
① 匹配电缆——也称匹配头，用于输入、输出为高阻抗的被测电路。
② 连接电缆——也称开路头，用于输入、输出为低阻抗的被测电路。
③ 检波输入电缆——也称检波探头，用于被测电路未经过检波的场合。
④ 输入电缆——也称无检波探头，用于被测电路已经过检波器检波的场合。
2.频标的识别
① 将频标选择置于1MHz、10MHz位置，中心频率转至起始位置，此时屏幕中心处出现不同于普通菱形频标的特殊标识，称作为零频标。
② 顺时针转动中心频率，屏幕上的扫描基线随同频标逐渐左移，此时每个小频标为1MHz标志，每个大频标为10MHz标志。
③ 将频标选择拨向50MHz位置，此时第一个频标应与原50MHz频标重合，称作为固定50MHz频标。
3. 0dB的校准 先将输出粗、细衰减旋钮均置于0dB处，Y轴衰减置于1；再把匹配头和检波探头电缆线连在一起；然后调节Y轴增幅旋钮，使扫描基线和扫频信号线之间的距离为刻度的整数，一般5格为宜；并记下Y轴增幅旋钮的位置，该位置为衰减开关的标称值，称为准确值。
4. 增益的识读 在测试过程中，调节两个输出衰减旋钮，使显示的幅频特性曲线正好为5格，这时标称值的和即为增益的dB值。
三、具体测试的方法
1.黑白电视机用高频调谐器的测试

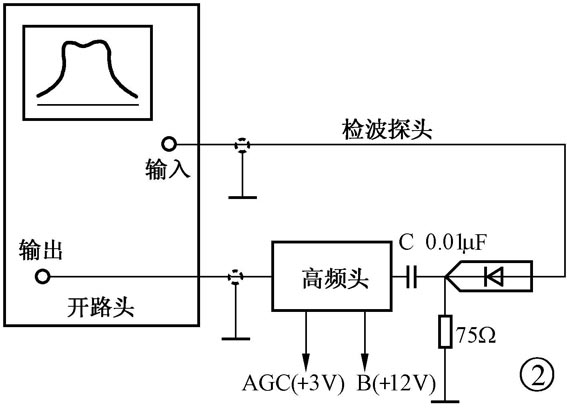

高频调谐器简称高频头，它与仪器的连接方法见图2。高频头的工作电压+12V及自动增益控制（AGC）的+3V电源，由仪器后面板上的有关接线柱提供。测试时，将“输出衰减”置于30dB左右，“频标选择”及“中心频率”随高频头所选择的频道频率确定；高频头在各个频道的增益均应大于20dB，高低频道增益差应小于10dB。高频头总特性曲线，如图3所示。
2.图像中放的测试

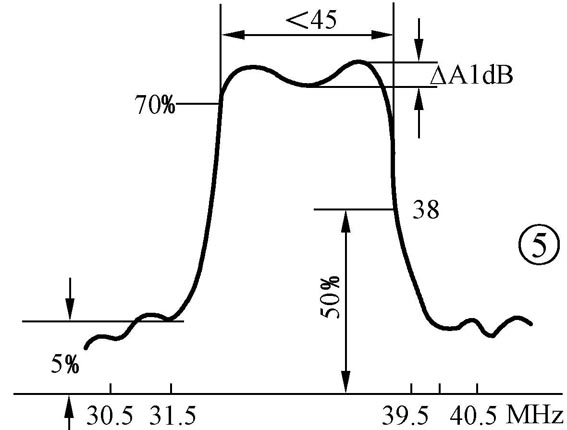

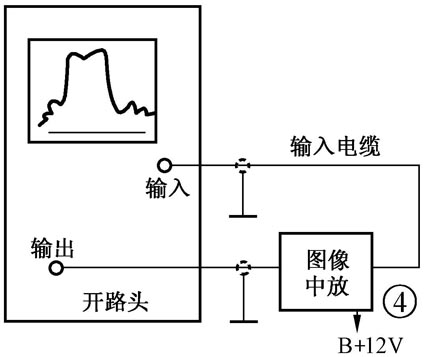

从仪器的输出端通过连接电缆（开路头）接到图像通道集中滤波器的输入端；从图像预视放发射极引出经输入电缆（不用检波头）到仪器的输入端，其连接方法见图4。图像中放曲线应符合图5的要求，增益应大于65±5dB。如频率特性曲线不符合要求，可通过末级双调谐回路的中频变压器与集中滤波器的磁芯加以调整，若增益仍然不够或存在其他故障，则应先排除通道电路的有关故障，否则无法测试。
3.伴音用6.5MHz晶振的测试

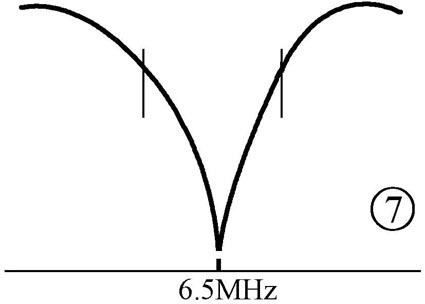

伴音采用的6.5MHz晶振（陶瓷滤波器），其频率特性的测试连接方法见图6。仪器输出端通过连接电缆（开路头）接到晶振的一端；另一端通过检波输入电缆（检波探头）引入到仪器的输入端。测试的频率特性曲线，如图7所示。
