无线电遥控装置不只用于车模、船模、航模一类，目前已发展到与家庭生活有关的多种家用电器的遥控：遥控门铃、多灯头吊灯的开关遥控、电动窗帘遥控及防盗报警器等，不少无线电遥控装置已成商品上市。例如，汽车、摩托车防盗报警器、车库库门或直线移动门的遥控、低档或高档的无线电遥控汽车或摩托车已成为青少年的抢手货。另外，单片机（微处理器μP或微控制器μC）的普及及价格不断降低，由μP或μC为核心的无线电遥控装置，开发出了档次更高的产品：安全防范（无钥匙进入系统）、遥控抄表、低速数据通信及工业自动控制系统等。
早期的发射器载波频率由LC回路来确定，其频率稳定性差。后用声表面调谐器作稳频元件，提高了发射频率的稳定性，采用晶振、频率合成器和锁相环的发射装置，其频率的稳定性可达10\(^{-}\)6～10\(^{-}\)5。发射频率也提高到几百兆赫。接收方面也由选择性差、噪声大的超再生接收器发展成超外差接收器，不仅选择性好，并且灵敏度高。
近年来，已开发出各种新型的发射/接收集成电路，不仅电路简单、外接元器件少、性能也大有提高。但高频电路印制板的设计（包括印制天线）要有一定的技术，全部采用0805小尺寸贴片式元器件使一般爱好者焊接较为困难，为此，开发出发射/接收模块，使爱好者在制作无线电遥控装置时更为方便。
本文介绍的TX4915、RX3310A集成电路组成发射/接收模块，适于高档无线电遥控装置。
发射器集成电路TX4915

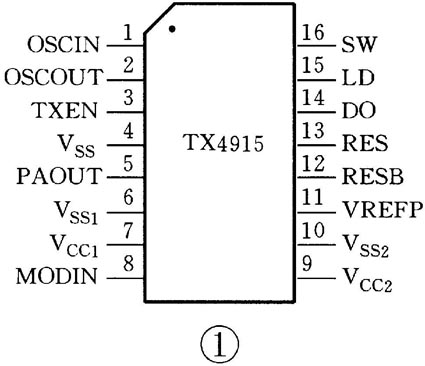

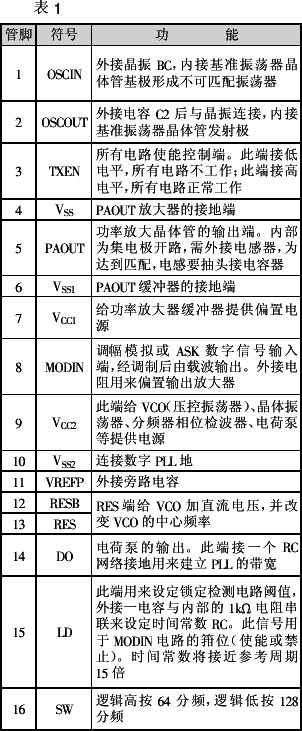

TX4915是一种单片AM/ASK发射器集成电路（ASK为Amplitude-Shift Keyed的缩写，振幅偏移键控）。其特点是：发射频率为100MHz～960MHz；内部集成了压控振荡器（VCO）、相位检波器、分频选择器及基准振荡器晶体管，只要外接一个晶振即组成锁相环（PLL）；工作电压2.2V～5.5V；工作电流为12mA，有省电模式；16管脚SSOP封装；工作温度-40℃～+85℃。
VCO频率分频为64或128，即发射频率与振荡器频率的比值为64或128。例如，发射频率为315MHz，比值为64时，振荡器频率为4.92188MHz。SW管脚的逻辑电平决定了分频比值：SW高时，分频比值为64；SW低时，分频比值为128。

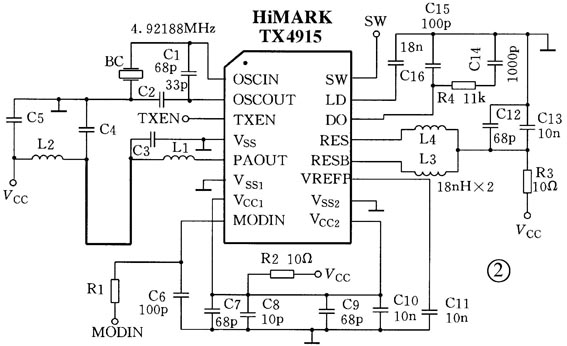

典型应用电路如图2所示。数字ASK信号从MODIN输入，当MODIN为逻辑高电平时，有载波信号发射；当MODIN为逻辑低电平时，无载波信号发射。发射频率315MHz，SW端应接高电平。
图2中的参数是发射频率为315MHz时的参数。C1、C2取决于晶振；C3、C4、L1、L2取决于天线及印制板走线；R1取决于输出功率大小；SW端应接高电平。
TXEN端及MODIN端的逻辑电平控制三种电源模式，如表2所示。
该发射器可应用于无线鼠标、键盘（与PC无线连接）、汽车防盗系统及家用防范系统等。
TX4915-T2模块
由TX4915及外围元件组成的发射模块TX4915-T2如图3所示。其①脚为电源正极（V\(^{DD}\)）、②脚为发送使能端（TXEN）、③脚为数据输入端（DATA）、④脚为电源地（V\(^{SS}\)）。其特性为：工作电压5V；工作电流12mA；发射距离200m；工作方式ASK；工作频率315MHz（已调好）；传输速率2kbps；外形尺寸23mm（长）×12mm（宽）。
应用电路框图如图4所示。它主要由TX4915-T2发射模块及用户电路系统组成，由系统总电源组成的RF电源及数字电源分别给模块及用户电路系统供电。
用户电路系统给TX4915-T2发出使能信号（高电平有效），然后发送数据信号，经TX4915-T2调制后由天线发射出去。
接收器集成电路RX3310A
RX3310A是单片超外差ASK接收器集成电路。该接收器主要特点是：宽的频率范围250MHz～450MHz；工作电压范围2.0～6V；平均工作电流为2.5mA；有省电模式，在VCC=3V时，耗电仅25μA；灵敏度高，典型值为-106dBm；集成度高，仅需要少数便宜的外围元件；18管脚SOP封装或SSOP 20L封装；工作温度范围-40℃～+85℃。
该接收器可与TX4915发射器配套应用，适合开发高档无线遥控玩具、汽车防盗报警器及安防系统等。采用TX4915及RX3310A组成的发射/接收装置有极好的性价比。

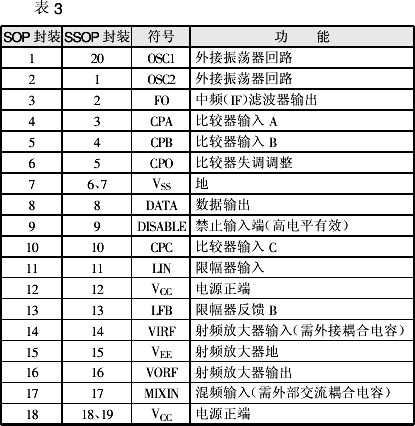

RX3310A的管脚排列如图5所示，各管脚功能如表3所示。

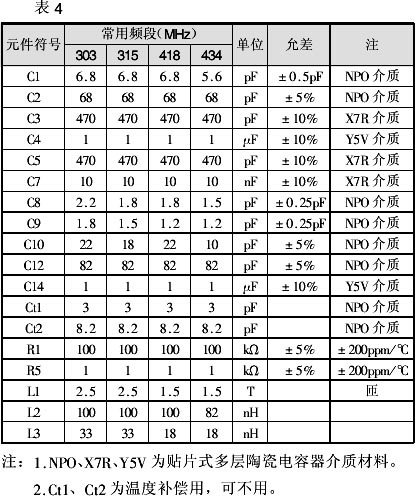

典型应用电路图如图6所示。图中都是发射频率为315MHz时的参数，如需要用其他频率发射，有关参数可参看表4，其中C1、C2、C8、C9、C10、C12要采用NPO介质的陶瓷电容；C3、C5、C7要采用X7R介质的陶瓷电容；C4、C14采用Y5V介质的陶瓷电容。所有电阻、电容均采用0805尺寸的，Ct1、Ct2用于温度补偿，也可不用。
RX3310A-03接收器模块

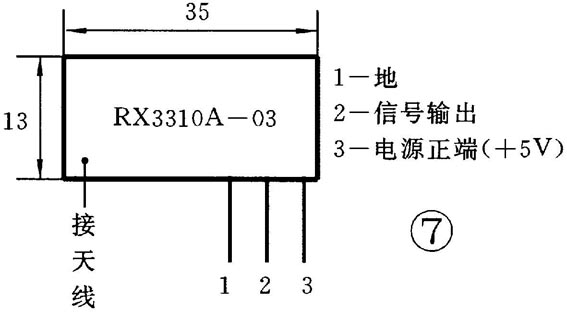

由RX3310A及外围元件组成的RX3310A-03模块如图7所示。其主要特性：工作电压5V；工作电流小于6.5mA；工作频率315MHz（已调好）；灵敏度>-103dBm；频率偏差为±0.2MHz；尺寸31mm（长）×14mm（宽）。RX3310A-03的应用电路框图如图8所示。天线接收到发射的信号经RX3310A-03接收、解调出数据信号送入用户电路系统。
有关本文的供货信息请参见本期第70页广告。
（张景水）
