故障现象：
刚开机能够正常工作，可过了两三分钟后，光栅与伴音随之消失。待到第二次开机时，也是观看了几分钟就自动关机，但关机后电源指示灯是亮的。
检修方法：
由现象观察得知，这是机内的保护电路动作了，究竟是过流保护、过压保护还是其它的保护电路动作，就要对电路实测后再判断了。
先测量+B电压，该机是采用电源厚膜STR5412，④脚为主电压输出脚。当时所测得的电压为115V，比正常的112V供电高出3V。因为该厚膜内部集成了稳压反馈回路，且检查到+B输出后的保险丝没有烧断，故很大可能就是STR5412内部电路故障而使+B偏高。为什么会在开机后几分钟而自动关机呢？经分析认为可能是X射线保护电路动作所致。这可以测量解码集成TA7698的电压判别，正常工作时，该脚电压应为0V，这时测量该脚电压为1.2V，明显偏高。如果将此脚瞬间短接到地，屏幕上就会出现光栅，这样就确信是X射线保护电路启动了。

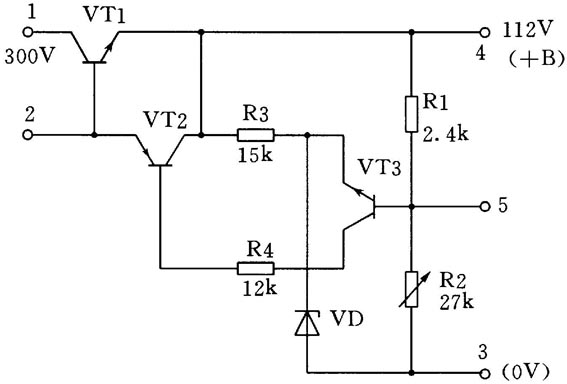

这时，如果更换STR5412当然能够解决问题（STR5412可与STR5312、5314，HKD9501等厚膜代换），但在通常情况下，不用更换厚膜也可把整机恢复正常工作。根据该厚膜的内部框图可以知道（见附图），其VT1为开关管、VT2为脉宽调制管、VT3为取样比较放大管。整流滤波后的300V电压分两路：一路是通过开关变压器加到STR5412的①脚（开关管的集电极），而另一路加到②脚（开关管的基极），从而使开关管进入工作状态；R1、R2为取样分压电阻，它对+B输出电压进行取样后，得到一个电压后而去控制取样比较放大管VT3、脉宽调制管VT2以及开关管VT1的导通程度，从而促使+B电压能稳定地输出。故输出电压的高低，主要是取决于两个取样分压电阻的阻值以及稳压管的稳压值；而这些元件一旦变值了，就会使+B输出电压偏高，自然也会出现上述这一现象。弄清它的内部大概结构后，这时只要在厚膜IC的④、⑤脚上并接一个电阻来减小内部分压电阻的总阻值，就可达到降低主电压输出的目的。此时并上一个500kΩ的电阻，+B电压恰好下降到112V。当然，所并的电阻阻值不是限定不变的，如果并上电阻后其+B电压还没有回到正常值，可以试图更换阻值尝试几次。对于所选电阻的功率，不需要太大的，用1/4W的足够了。
