彩电光栅（图像）半边暗半边亮故障是指荧屏左侧（或右侧）的光栅（图像）暗、右侧（或左侧）的光栅（图像）亮，但图像在荧屏上的水平位置并没有移动的一种故障现象。下面向您介绍这种故障的形成原因与检修思路。
故障形成原因
1.显像管阴极或加速极电压整流或滤波不良

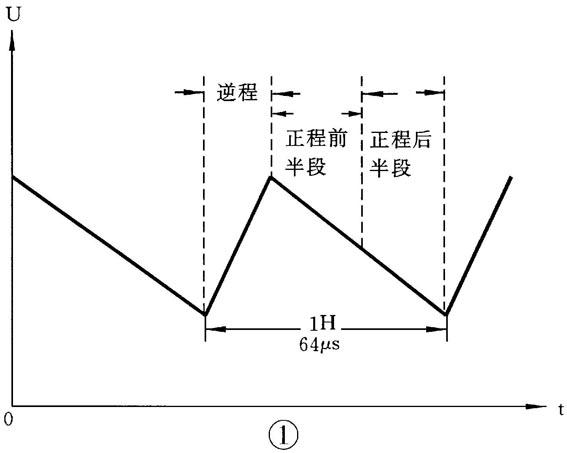

当180～195V视放电压整流二极管或滤波电容损坏，就会使视放（阴极）电压成为行频锯齿波（见图1），导致电子束在荧屏上从左向右扫描时，因显像管阴极电压逐渐降低，而出现光栅亮度从左向右逐渐增大，即左暗右亮现象。另外，当显像管加速极电压滤波电容开路时，也会导致电子束在回扫时因加速极电压此时过高而出现左暗右亮现象。这是因为电子束在回扫期间，即逆程期本应被消隐，但由于电容失容开路后，使加速极电压在逆程期很高，故无法消隐而出现带回扫线的左暗右亮光栅。
如果加速极电压整流二极管（在行输出变压器内部）反压不够，使加速极电压成为行频锯齿波，则可能导致电子束在荧屏上从左向右扫描时，因正程前半段加速极电压高而出现光栅亮，到正程后半段因加速极电压低而光栅变暗，也就是光栅亮度从荧屏左侧至右侧逐渐变低，即左亮右暗现象。
这里需强调的是，由于上述整流二极管及滤波电容损坏的情况不同、各显像管的调制特性的差异，各机型视放级结构、分布电容的差异，在上述的视放电压、加速极滤波电容损坏，甚至拿掉的情况下某些机型的彩电都不会出现光栅左暗右亮的现象。
2.亮度放大器直流钳位电平异常
在彩电的视频（亮度）放大电路中，如果其直流钳位电平异常，也会导致本故障的发生。例如在松下M11机芯中的C305（AN5612③脚外接电容）失容或开路，就会使亮度放大器失去直流钳位电压，从而导致在行扫描过程中每行前半部分（对应荧屏左侧）还有信号（因亮度信号电平的阶梯状逐渐降低），到后半部分亮度信号被消隐电平所淹没而出现左亮右暗现象。
再例如，在TA二片机芯中，亮度通道的钳位电平是受TA7698输入的行逆程脉冲和经过延时的行同步脉冲叠加组成的钳位脉冲的控制。若外接的R并联CL移相网络（见图2）发生故障，就会使行同步脉冲延时时间（即相位差）发生变化，造成钳位脉冲波形异常，从而引起放大器的直流钳位电平失常，导致光栅左亮右暗或左暗右亮故障的发生。例如在图2中，若电感L开路会使行同步脉冲延时时间缩短（相移变小），行同步脉冲左移，使光栅左暗右亮。反之，当电阻R开路，就会使行同步脉冲右移（相移变大），导致光栅左亮右暗。
3.沙堡脉冲变形或消隐脉冲异常

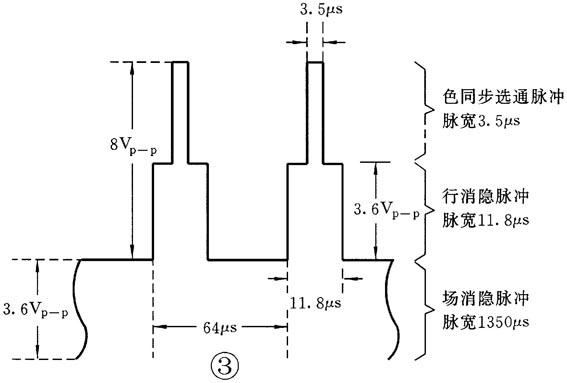

采用飞利浦TDA机芯的彩电，由于使用了沙堡脉冲作为许多电路工作的重要信号，正常沙堡脉冲波形如图3所示。因此，当形成沙堡脉冲的行逆程脉冲信号部分丢失，常见为行逆程脉冲传输电容失容或变质就会使沙堡脉冲变形而出现荧屏左亮右暗故障。有必要说明，右暗通常是完全无光栅，无光栅面积大小取决于行逆程脉冲丢失得多少。一般情况下，行逆程脉冲丢失得越多，暗区面积越大。若全部丢失，则荧屏全部无光，即所谓“黑屏”。
另外，当送入亮度集成块的场消隐脉冲异常或亮度集成块内部的直流钳位电路发生故障或场电源电压纹波过大均会导致荧屏左亮右暗故障。
4. 行阻尼管损坏或不良
大家知道，在电子束扫描形成光栅的过程中，荧屏左侧光栅是靠行阻尼二极管工作来形成的。因此，当行阻尼二极管开路或不良（现在行阻尼二极管均复合在行输出管内部），就会导致荧屏左黑右亮故障。
故障检修方法与思路
1.检修荧屏半边暗半边亮故障所采用的方法
（1） 波形法
由上述导致半边暗半边亮的故障原因分析可知，多数为其电压波形异常所致。因此，只要用示波器检查相关部位电压波形，就能很快确定故障所在。例如：当测得视放末级供电电压波形为行频锯齿波时，就立即知道是视放电压整流、滤波电路发生故障。再例如，当您检查沙堡脉冲波形时，如果发现其中的行消隐脉冲（正常波形见图3）幅度过低或波形异常，就立刻知道是行逆程脉冲传输电路有故障，给您直接检查传输电路相关元件指明方向，从而节省大量维修时间。
（2） 电压法
当您没有示波器时，也可采用传统的电压法，效果也不错。例如，当视放末级供电的整流或滤波系统出现故障（即视放电压波形为行频锯齿波）时，用电压表测量的视放电压会明显低于正常值。当行逆程脉冲部分丢失而引起沙堡脉冲异常时，其测量出的沙堡脉冲直流电压值也比正常值要低。再例如：若怀疑亮度电路的直流钳位电平过低或丢失，均可检测相关脚位的直流电压大小来予以确认。
（3） 电阻法
当您怀疑有的元件是否损坏时，常常要用到电阻法。例如：当考虑电阻是否阻值变大，电感线圈是否开路、晶体管是否击穿时，均要用到电阻法来予以确认。再例如：若怀疑行输出管内复合的阻尼二极管是否开路时，可检测行输出管c、e极间正、反向电阻，若阻尼二极管是好的，当黑表笔接e极、红表笔接c极时，此时的电阻值应在20Ω以内。若阻值过大或过小，均说明管子（含行输出管）有问题，若阻值无穷大，则说明阻尼二极管已开路，将红、黑表笔对调再测时（即使用R×10k挡测），读数应为无穷大，否则，也说明阻尼二极管（或行输出管）有问题。
（4） 替换法
有的元器件业余测量无明显问题，但还是怀疑它有毛病时，如电容损耗过大、高频特性变差，电感线圈局部短路、晶体管的开关特性变劣等，均只能通过替换法最后予以证实。
2.荧屏半边暗半边亮故障检修思路
彩电荧屏光栅半边暗半边亮故障检修思路如图4所示。根据上述该故障的成因及检修方法，依图4的程序对故障进而确认，相信会较快地排除故障。
故障检修实例
[例1] 一台TCL（王牌）—9321型彩电出现左暗右亮故障。
首先查末级视放180V电压正常，基本认定整流滤波电路正常。再查加速极电压滤波电容C501（1000pF/2kV），发现已完全失效。因该电容在末级视放尾板，正好紧挨显像管灯丝玻壳，它被长期烘烤而变黑失效。更换C501后故障排除。
[例2] 一台康佳T953S型彩电出现左侧1/2区域全黑，右侧1/2区域比正常亮度还亮的故障，同时右侧有图像处有细黑水平线闪动干扰，清晰度明显下降，但有时又完全正常。
由于出现半边暗半边亮故障的同时图像清晰度明显下降，故重点检查180V视放电压整流滤波系统。经查滤波电容C446（10μF/250V）正常。再查整流二极管VD416（G5925），发现反向电阻在100k～2MΩ之间波动（正常应为无穷大）。换新电阻后故障排除。
[例3] 一台松下TC-482D彩电（M11机芯），出现左亮右暗故障。
首先查加速极电压波形完全正常，接下来再查亮度放大集成块IC301（AN5612）③脚外接亮度直流钳位电压形成电容C305（1μF/50V），发现已完全无容量，更换后故障立即排除。
[例4] 一台莺歌C51-3-RC型彩电，出现图像左亮右暗故障。
先检查显像管加速极电压及波形正常，于是怀疑故障点在亮度通道。查视频集成块IC201（TA7698AP）③脚外接亮度信号传输兼钳位电容C202（1μF/50V）正常。再查外接移相网络，结果发现R244（10k，相当于图2中R）开路。用同阻值电阻更换后试机，故障排除。
[例5] 一台TCL—9328彩电（飞利浦TDA机芯）出现荧屏右侧1/3区域全黑故障。
由经验得知，这是行逆程脉冲大部分丢失，致使沙堡脉冲异常所致，故重点检查行逆程脉冲传输电路。经查，发现传输电容C416（1500pF/2kV，见图5）容量已减至300pF，更换后开机，光栅亮度恢复正常。实验表明，该电容量愈小，其暗区面积越大，当减小至200pF以下时，整个荧屏就会出现全黑故障。
[例6] 一台福日HFC-2176彩电，出现荧屏左侧1/3区域有带回扫线光栅，其余全黑故障，但光栅区域有图像，伴音正常。
该机属飞利浦TDA二片机机芯（TDA4501A、TDA3561A），首先查末级视放、加速极电压及波形正常。再查IC501（TDA3561A）⑧脚输入的沙堡脉冲波形也正常。接下来查场输出级送给CPU的场同步脉冲亦正常，断开CPU送给IC501⑨脚的消隐信号，故障不变。于是怀疑IC501内部的亮度钳位电路异常，更换IC501试机，故障消失。
[例7] 一台牡丹牌20C2型彩电，荧屏右侧出现大约1/2面积的全黑区，且黑区还不停左右晃动。由于暗区是有规律的左、右晃动，故重点怀疑有关滤波电容损坏。首先查视放末级180V电压、加速极电压及滤波电容，均正常，于是再查开关电源各路输出电压滤波电容。当检查到场输出电源（57V）滤波电容C809（470μF/100V）时，发现其容量已减小至不足50μF。更新后试机，故障排除。
