TA8851BN是日本东芝公司推出的大规模电子开关集成块，主要用于高档大屏幕彩电中，充当TV/AV切换开关，它可方便地实现内外视频及内外双声道音频信号的切换，还可实现外部S端子Y/C信号与内部梳状滤波器所形成的Y/C信号之间的切换，信号切换方式极为灵活。目前，使用该集成块的彩电有：康佳T2988/3488/3888系列彩电、长虹CN-7机芯彩电、厦华“华厦一号”系列（TO3机芯）彩电、东芝F3SS机芯彩电等。
一、TA8851BN的主要功能
TA8851BN内含信号切换电子开关、放大器、衰减器、钳位电路、静音电路、I\(^{2}\)C总线接口等电路，它具有以下一些特点：
（1） 7组复合视频信号输入，3组Y/C信号输入，2组复合视频信号输出，2组Y/C信号输出。
（2） 7组L/R声道音频信号输入，3组L/R声道音频信号输出。
（3） 信号切换完全受I\(^{2}\)C总线控制。
（4） 能根据信号制式选择输出形式。

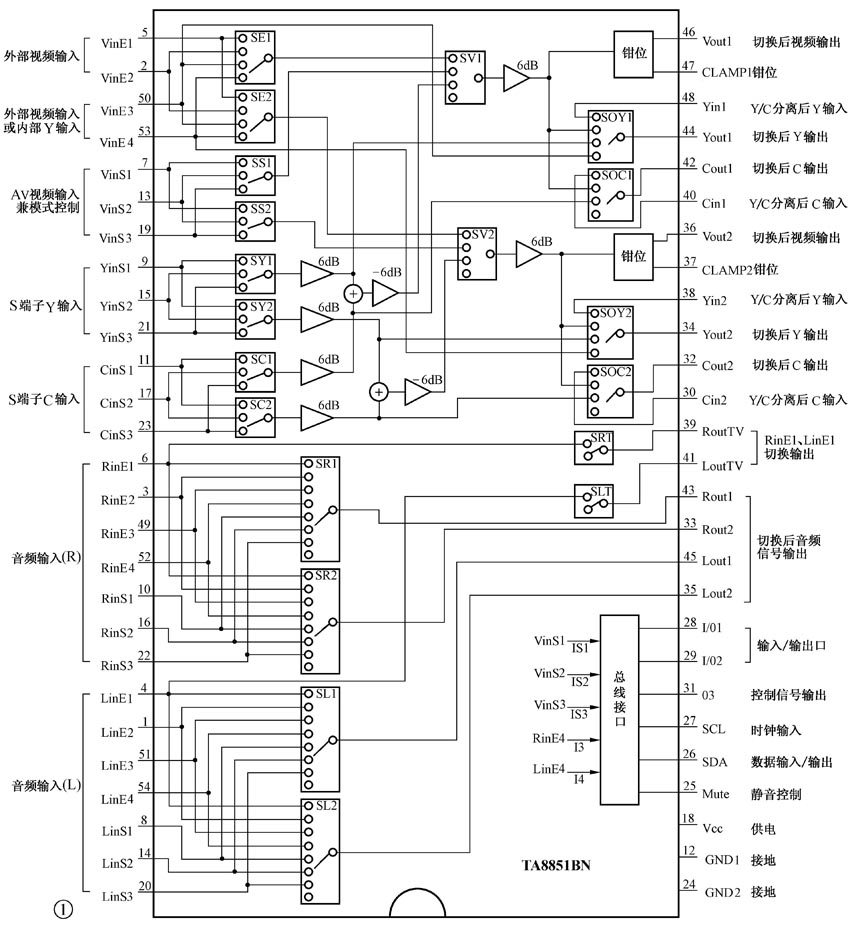

TA8851BN采用54脚封装，内部电路框图及引脚功能如图1所示，TA8851BN的输入、输出功能极强，允许输入信号源路数较多，使用时，厂家一般不会将其全部功能都开发出来，而只使用部分就足够了，因而TA8851BN在实际使用时，有许多端子悬空，这样可以简化电路，降低编程难度。
二、TA8851BN的工作过程
TV/AV切换电路的主要任务是完成TV信号和AV信号的选择，并将选择输出的信号送到下级电路。为了便于大家理解TA8851BN的工作过程，本文以厦华XT-3478型彩电（属TO3机芯）为例进行分析。厦华XT-3478型彩电具有三路AV输入功能，每路AV都带S端子，TV/AV切换电路结构简图如图2所示。
①、②、③脚为子画面TV信号输入端，由PIP（画中画）组件送来的子画面视频信号加在②脚，音频信号分L、R两路分别加在①脚和③脚。
④、⑤、⑥脚为主画面TV信号输入端，由中频组件送来的主画面视频信号加在⑤脚，由NICAM（丽音）组件送来的主画面双声道音频信号分别加在④脚和⑥脚。
AV1视频信号加在⑦脚，左右两路音频信号分别加在⑧脚和⑩脚。S1端子亮度（Y）信号加在⑨脚，色度（C）信号加在。在S1插座内，设有一个同步开关（用S1表示），当插入S插头时，开关S1闭合，⑦脚电压低于2.6V，AV1处于Y/C接收模式；当未插入S插头时，开关S1断开，⑦脚电压为高电平（4.5V），AV1处于CVBS接收模式。
同理，AV2视频信号加在，左、右两路音频信号分别加在和，S2亮度（Y）信号加在，色度（C）信号加在，的直流电压受S2插座内的同步开关S2控制，通过控制的电压，可以控制AV2的工作模式。
AV3及S3属前置AV，即输入端子设在电视机的前面板上，其信号从～输入。
本机未设AV4输入功能，故、、悬空未用。
主画面TV视频（V）信号与各路AV视频（V）信号，经TA8851BN切换后，从输出，经VA05射随后，分三路传送，一路送出机外，作为本机的AV视频输出信号；第二路经4.43MHz或3.58MHz陷波后得到亮度信号Y，送回，送回的信号实际上是SECAM制Y信号；第三路送至PAL/NTSC制梳状滤波器TC9090N，经Y/C分离后，输出色度C信号和亮度Y信号，再分别送回到TA8851BN的和。
当电路工作在PAL或NTSC制时，送回到及的Y/C信号与各路S端子输入的Y/C信号进行切换，切换后的Y信号从输出，C信号从输出；若电路工作在SECAM制，则送回到及的Y/C信号与各路S端子输入的Y/C信号进行切换，切换后的Y、C信号分别从及输出。由于TC9090N不具备SECAM制Y/C分离功能，故在接收SECAM制信号时，输入的信号实际上是彩色全电视（V）信号，而并非色度（C）信号，输出的也是彩色全电视信号。
和输出的Y/C信号分别送至主画面亮度改善电路及小信号处理电路，以作进一步处理。
为控制电压输出脚，在SECAM制时，输出高电平，VA03饱和，ZA01工作，将SECAM制色度信号吸收，分离出亮度信号，送到。
主画面TV音频信号与各路AV音频信号切换后，从（R）和（L）输出，一路送出机外，作为本机的R、L音频信号输出；另一路送至伴音处理器，以作进一步处理。
子画面TV视频信号与各路AV信号切换后，从输出，经VA04射随后，送至PIP组件，以作进一步处理。
子画面TV音频信号与各路AV音频信号切换后，从和输出，相互混合后，送至PIP组件。
综上所述，TA8851BN切换信号时，具有两大特点：
（1） 主画面视频信号需经两次切换方能输出，第一次切换后从输出，再从（或）和返回；返回的信号经第二次切换，最后从和输出。音频信号及子画面视频信号只经一次切换就输出了。
（2） 主画面视频信号是以Y/C形式输出的。因本机只设有PAL/NTSC制梳状滤波器，故在接收SECAM制节目时，虽然输出Y信号，但输出的却是彩色全电视信号。
三、I\(^{2}\)C总线对TA8851BN的控制

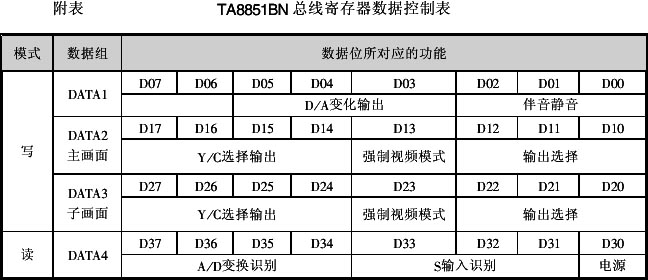

TA8851BN的基本功能是切换信号，它能根据输入信号的类型及制式来选择输出形式，还能对信号进行必要的放大、衰减或静噪处理。TA8851BN各种功能皆由I\(^{2}\)C总线进行控制，在TA8851BN内，设有I\(^{2}\)C总线接口，接口中设有写寄存器和读寄存器，写寄存器中存有三组数据（用DATA1、DATA2和DATA3表示）；读寄存器中存有一组数据（用DA-TA4表示），这几组数据均为8位二进制数，每组数据都决定一些控制功能，附表为TA8851BN的I\(^{2}\)C总线控制表。
由表可以看出，DATA1的低三位（D00～D02）决定伴音静音控制，中三位（D03～D05）决定D/A变换输出。
DATA2决定主画面的选择情况：低三位（D10～D12）决定主画面输出选择；D13决定主画面强制视频模式；高四位（D14～D17）决定主画面Y/C输出选择。
DATA3决定子画面的选择情况：低三位（D20～D22）决定子画面输出选择，D23决定子画面强制视频模式，高四位（D24～D27）决定子画面Y/C输出选择。
DATA4的最低位（D30）用于电源接通复位识别，中三位（D31～D33）用于S输入识别，高四位（D34～D37）用于A/D变换识别。CPU通过读出这些数据，可以了解TA8851BN的工作情况。
TA8851BN的写入地址为90H，读出地址为91H，其I\(^{2}\)C总线数据传输格式如图3所示。
如果读者还想了解更详细的资料，可到http：//www.21icsearch.com/searchpdf/openfile.asp？id=36999&file-name=toshiba/e004013.pdf处下载。
（王忠诚）
