彩色电视信号发生器是一种能够产生各种不同兼容性射频（RF）信号和音视频（AV）信号的专用仪器，也叫作全频道彩色电视信号发生器。可输出黑白（Y）和彩色（C）信号、75Ω的视频信号，并将视频信号以VHF或UHF的载频调制方式输出或利用室内天线向空间发射，便于检修、调整电视扫描信号用。

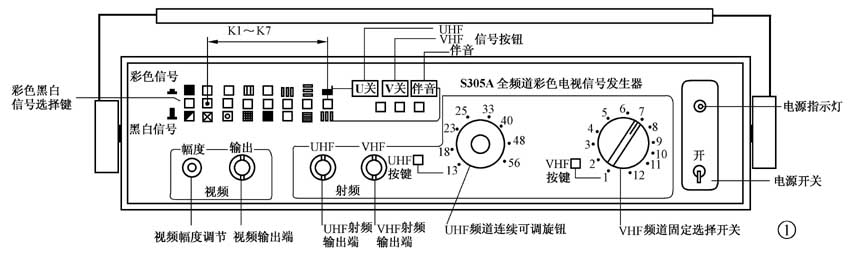

S305A型全频道彩色电视信号发生器的面板结构如图1所示。仪器应预热5分钟后方可使用。
一、AV信号输出的选择
1. 射频信号输出 由AV信号合成为射频RF信号，经VHF/UHF全频道选择按钮进行频段选择，然后用带有鳄鱼夹的输出电缆插到VHF或UHF射频输出端，鳄鱼夹子夹住电视机天线，用来测试高频头、中放、视放和伴音通道。
VHF射频有1～12频道供选择；75Ω电子圆调制；输出幅度>50mV（rms）；按下“V关”按钮，V信号消失。
UHF射频有13～56频道连续可调；75Ω电子圆调制；输出幅度>100mV（rms）；按下“U关”按钮，U信号消失。
2. 视频信号输出 视频（V）信号输出幅度为0～3V\(_{P}\)-P可调，出厂时已调在1V\(_{P}\)-P，若要不同的幅度，可调“视频幅度”电位器选取，输出阻抗为75Ω；视频输出的正负信号极性可由后面板上的拨动开关来选择。
3. 伴音信号输出 按下“伴音”按钮，在输出射频和视频信号中就带有经6.5MHz调频的1kHz伴音（A）信号，频偏Δf±50kHz。如需外接伴音，可经插头（Φ3.5）从后板“外伴音接入”端引入，这时内部的1kHz伴音信号自动停振。外伴音输入可在20～110mVp-p范围内选择，阻抗约500Ω。
二、Y/C信号输出的选择
1. 黑白（Y）信号输出 彩色、黑白信号选择键为弹出“ ”状态。提供从黑到白的灰度等级，可供黑白机调试与维修。
①按下K1键：屏幕出现水平为16格、垂直为12格的棋盘；
②按下K2键：屏幕出现以格子中心为基准，上下左右约4格半的电子圆（和格子叠加显示），不圆度≤10％；
③按下K3键：屏幕出现由竖16线、横12线组成的格子；
④按下K4键：显示16线竖条；
⑤按下K5键：显示12线横条；
⑥按下K6键：显示从白到黑（由上到下）分9个级别的横灰度阶梯；
⑦按下K7键：显示从白到黑（由左至右）分8个级别的竖灰度阶梯。
2. 彩色（C）信号输出 选择键为按下“ ”状态。提供4.43 MHz的副载波，180°±45°的色同步相位和8个竖直的标准彩条信号，可供彩电机调试与维修。
①按下K1键：屏显幅度F为±0.474、相位φ为103.5°的红色场；
②按下K2键：屏显幅度F为±0.443、相位φ为240.7°的绿色场；
③按下K3键：屏显幅度F为±0.336、相位φ为347.1°的蓝色场；
④按下K4键：屏显带有色同步的100％亮度（Y）信号的白色场；

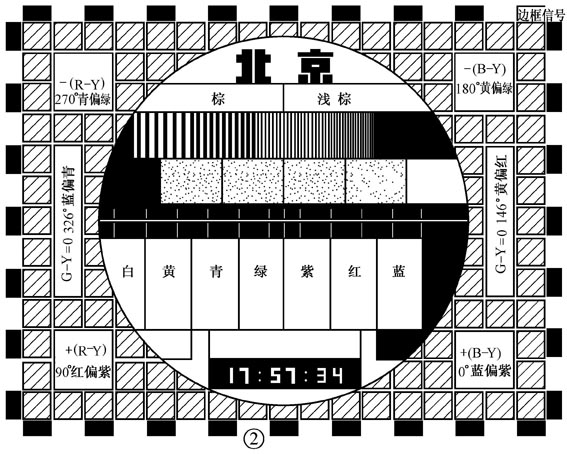

⑤按下K5键：屏显四矢量信号构成的4个方块图，如图2所示。即-（B-Y）、相位φ为180°时为黄偏绿；-（R-Y）、相位φ为270°时为青偏绿；+（R-Y）、相位φ为90°时为红偏紫；+（B-Y）、相位φ为0°时为蓝偏紫；
⑥按下K6键：屏显特殊测试图，其色差信号构成均和上述四矢量信号构成基本相同，在图画中间1/3场的时间内，色度信号再附加移相90°而色同步信号不移相；
⑦按下K7键：屏显彩色幅度为75％、色饱和度为100％、白基准为100％的8个竖直标准彩条信号。
三、测试举例
各种视频信号特殊图案见图3，可用于黑白机和彩色机的调试和故障鉴别。
1. 黑白测试信号
①方格、垂直条、水平条、圆信号
用于检测图像的几何失真、非线性失真、幅度和中心位置等，尤其可用来检查彩电各处的会聚、色纯和消色电路的工作情况。
例如：观察上下左右的亮线可知动会聚的情况；观察中央的亮线可知静会聚的情况。在动、静会聚良好情况下，横、竖及圆的亮线应该是无色的；若横条两端略带色彩，表明边沿部分的动会聚稍差一点，这是允许的；若分裂成红、绿、蓝三条线，则表明动会聚严重失聚；若竖条上、下端均带同一颜色，并不是失聚，而是末级视放频带过窄引起。正常时，整屏应出现无色背景（除蓝屏底色外），若屏幕出现某种色彩，表明白平衡未调好；若出现彩色，则表示色纯存在问题；若竖条亮线右侧出现彩色拉丝，表明亮度信号中串入色彩；若输入黑白信号，消色器应起消色作用，屏幕应呈现黑白光栅，若调节色饱和度电位器都不应该出现色噪声，否则消色电路存在问题，色度通道没有截止。
② 方格加圆、棋盘信号
这些信号可用来检查图像变形和视频放大器的瞬态响应。
例如：调节场线性和场幅度电位器，使图像中央大圆为正圆、圆外方格为大小均匀的正方形，在单独显示棋盘或测试卡（见图2）时也应如此。否则，应通过行、场调节，并改变逆程电容或S矫正电容的容量，使中央大圆水平方向与垂直方向直径比<15∶16；相邻两个最宽与最窄方格（包括棋盘，也叫黑白方格）宽度之差不超过行为2.5mm、场为2mm的规定值，这样图像的非线性失真基本达到要求。
③ 灰度阶梯信号
该信号有竖条和横条两种，都是用来检查视放和中放是否工作在线性段，有无非线性失真。
例如：调节黑白机的亮度或对比度电位器，应至少能明显区分从左到右由白到黑的6个灰度等级，若经过认真细调能有10个灰度等级，表明亮度鉴别等级能达到7级以上。在彩色机中可通过检查和调整白平衡也应使灰度等级达到要求，并且灰度等级每个阶梯上都不应出现彩色。荧光屏上分清的灰度等级数愈多，说明电视机所呈现的图像层次愈丰富、立体感愈强、画面效果愈逼真。
2. 彩色测试信号（PAL制）
①单彩色信号
该机可输出红（R）、绿（G）、蓝（B）三个单彩色信号，用于检测彩管三基色的色纯度。
例如：试将其中两个电子束截止，而仅由一个电子束扫描，荧光屏应显示颜色纯正的单彩色信号，若扫描出现偏差，则局部颜色不纯，可反复切换三个单色信号，有利于检查三个电子束的扫描情况。若截止其中一个电子束，让两个单色信号同时输出，可分别观察到它们的混色：黄、青、紫；若让三个单色信号同时输出，则可得到白色（亮度信号Y）。
② 彩条信号
按下“彩条信号”开关K7键，彩屏上显示标准的八彩条，有经验的维修人员往往根据其中彩条的异变，可迅速而准确地判断故障所在部位。
例如：在黑白图像中，若缺少红色，白色将变成青色；若缺少绿色，白色将变成紫色；若缺少蓝色，白色将变成黄色；在彩色图像中，若缺少红色，人物的面孔将变成暗青色。
③ 四矢量图
四矢量图是一种具有特定相位的四种色信号，在方格加电子图测试圆中分别显示在四个角上（见图2），而在荧光屏显示的另一种方式是形成四条宽度均等的彩带（见图3）。
例如：当延时解调器的相位调整不正确时，在色带中会出现另一种色线，如青（绿）带内会出现黄线，红带内会出现蓝线等；当PAL开关有故障时，则中间二条色带的色调会发生异变。
④ 特殊测试图
该图是在四矢量图的基础上组成的。
例如：如果延时解调器和同步解调器正确的话，则应在黄、绿、红、蓝四色带中间1/3场区域内呈现出均匀的灰色横条，否则将产生串色和爬行的故障现象。
（刘明清 陈淑华）
