2. 如何查找识别混频器电路

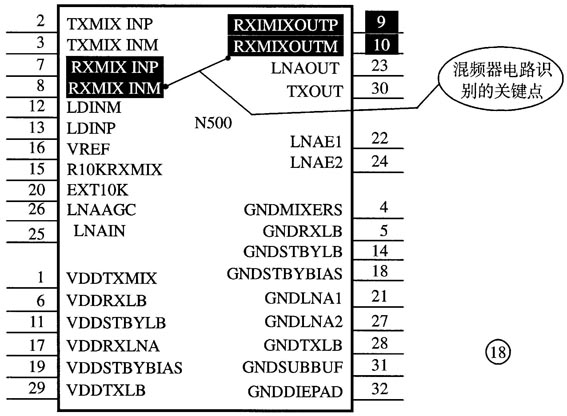

混频器位于低噪声放大器之后，只要找到了低噪声放大器，就能找到混频器。摩托罗拉手机电路中混频器通常是一个分立元件电路，其他手机的混频器则通常在集成电路中。当面对集成电路时，应注意集成电路各端口上的标注“MIX”。图18是一个诺基亚手机的集成电路。电路中的“RX”表示接收，“MIX”表示混频，“IN”表示输入，“OUT”表示输出。说明该IC的⑦、⑧脚是混频器的输入端，⑨、⑩脚是混频器的输出端。从前面的知识可知，混频器输出的是中频信号，换句话说，我们在这个IC的⑨、⑩脚应该可以检测到接收中频信号。
在超外差一次变频接收机中只有一个混频电路，而超外差二次变频接收机中有两个混频器，第二混频器在第一混频器之后。它们的查找方法一样。
3. 混频电路的检查
混频电路工作不正常会导致手机无接收或接收差等故障。
在进行混频电路故障检修时，应注意以下几个方面：
A. 用频谱分析仪检查混频电路
混频电路可用示波器、频率计、频谱分析仪、万用表等来检查。
检查混频电路时，应有射频信号源来配合。将射频信号源设置在947MHz，-25dBm，并将射频信号输送到故障机的天线连接点外。用频谱分析仪检测射频信号通道时将频谱分析仪的中心频率设置为947MHz。用频谱分析仪检查本振信号通道时，将频谱分析仪的中心频率设置在该机工作在GSM60信道时的本振频率点上。
用频谱分析仪检测混频器的输出时，将频谱分析仪的中心频率设置在该机的中频频点上。
用频谱分析仪可以快速地判断混频电路是否工作正常。其检查混频电路时，首先应检查混频电路的输出端有无中频信号输出。
若中频信号输出正常，则本机振荡和混频电路前级电路也工作正常。

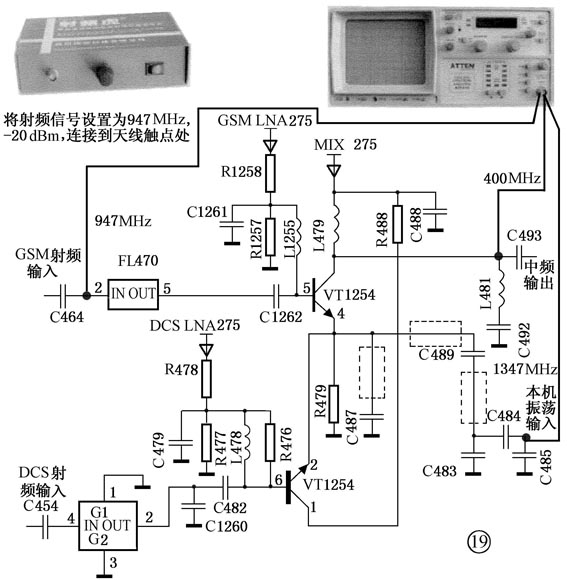

用频谱分析仪检查混频电路很简单，只需将射频信号源连接到故障机，即可用频谱分析仪按图19所示进行检查。当然，手机处于待机状态下与测试状态下时所检测到的信号波形是不一样的。在测试模式下，若手机的混频电路正常，用频谱分析仪所检测到的中频信号频谱将非常稳定。在待机状态下，用频谱分析仪所检测到的中频信号是变化的，如图20所示（在实际工作中应注意积累相关的经验以识别这些信号是否正常；同时还应注意，不同频谱分析仪所检测到信号频谱也有所不同）。
前面所讲的是对分立元件的混频电路的检修，下面简单讲解对集成混频电路的检修。
对于有电路图的手机，需善于进行电路分析。特别是对集成电路模块的脚位功能分析。在这方面，需要多注意手机电路中的英文缩写。
对于没有电路图的故障机，应能识别中频滤波器。中频滤波器是关键，要善于从中频滤波器去查找混频电路。

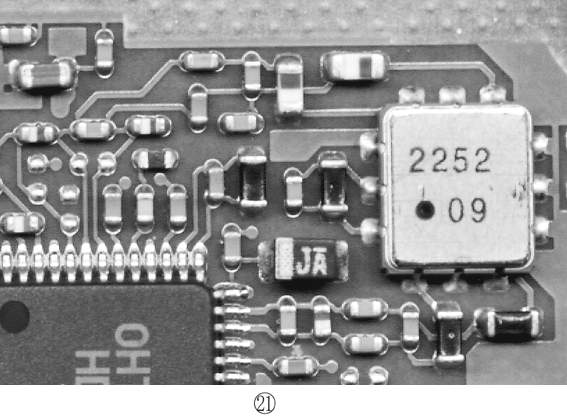

以图21所示的电路为例。将图21所示的电路简化，则该电路如图22所示。这样可以知道有4个端口与中频信号相关，接下来要做的只是判断哪个端口是中频信号的输出端。
从前面所介绍的知识可以知道，该电路中的中频滤波器是一个225MHz的中频滤波器。中频滤波器通常都会对中频信号有一定的损耗。那么，我们可以从中频滤波器两个端口的中频信号幅度去判别哪一个端口是输入端口。然后从输入端口去查找混频电路的输出端。具体的做法是：
识别确定中频滤波器。
将射频信号源连接到天线。
用频谱分析仪检查中频滤波器两个端口的中频信号幅度。
从中频滤波器信号幅度最大的端口去跟踪混频电路的输出信号线路。
对于图21所示的电路，若中频滤波器的两个端口都没有中频信号，那么，不要理会，再检查相关的芯片端口。假如都没有信号，则混频电路肯定工作不正常。需检查混频电路的电源、芯片或本机振荡电路。
以上所说都是检查混频电路的输出端，混频电路的输入信号中本机振荡信号也是一个重要的检查信号，其检查方法与低噪声放大器的检查方法基本一样。
只有当确定本机振荡信号输入正常，但没有中频输出时才能判定是混频电路故障。对于混频电路，不论接收机中只有一个混频还是两个混频，均可参照上述方法进行检修。
B. 用万用表检测混频电路
频谱分析仪只能通过对中频信号、本机振荡信号的检查，判断混频电路是否工作正常。若需进一步对混频电路进行检查时，还需要利用万用表或示波器等设备。
万用表主要用来对混频电路的直流通道、混频电路的线路和元件等进行检查。需视不同的情况选择电阻挡或电压挡。在直流通道上，也是检查输入和输出两个方面。对于分立元件的混频电路，其检测方法与低噪声放大器的检测方法大致一样。
C. 用示波器检测混频电路
当手机处于待机状态下时，用万用表检查混频电路的直流信号是不直观的。建议使用示波器。通过示波器可很好地观察电路的直流工作情况。检查时，应将示波器射频设为DC输入。
在示波器检查混频电路的直流方面，其检测点的选取与低噪声放大电路的方法一样。不论混频电路是分立元件的还是集成电路的，都应注意输入输出两个端口的直流电平。

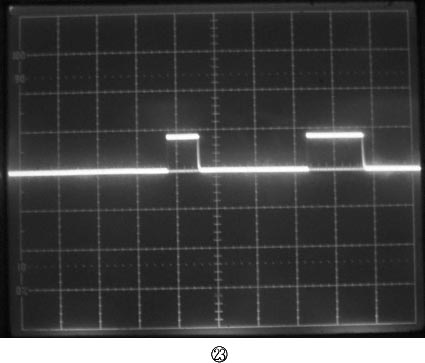

用示波器检测接收混频电路时，将示波器设置在DC输入、0.5V挡，并利用示波器本身的校正信号调节好扫描参数。混频器是工作在非线性状态下的，所检测到混频电路输入端的直流信号幅度应小于0.6Vp-p，如图23所示。

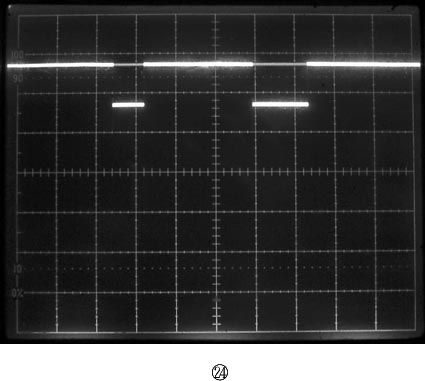

图24所示的是混频器输出端的信号。示波器的设置状态为DC输入，1V挡。
结合前面所述LNA电路输入输出端的示波器所检测的信号幅度，只要真正掌握，即使没有电路图，也能很快判断出哪个是混频电路，哪个是LNA电路。
（张兴伟）
