故障现象：行幅偏大，且伴有枕形失真。

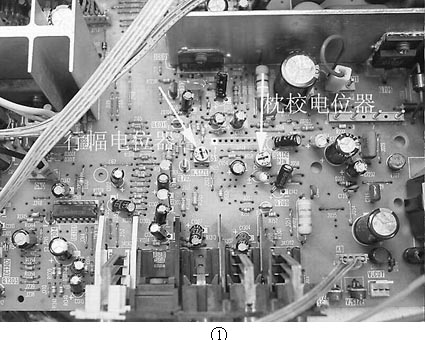

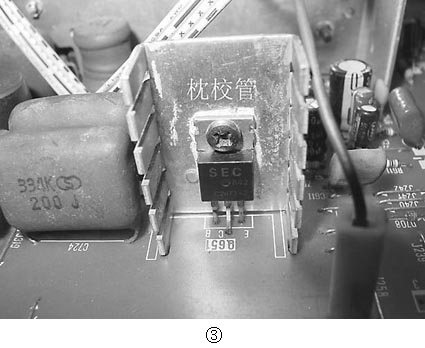

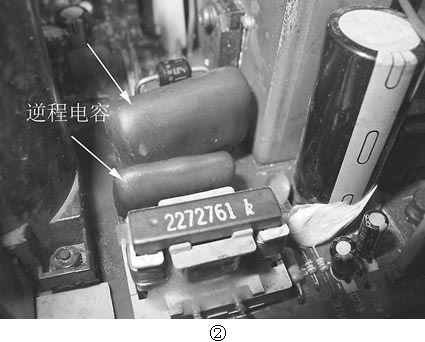

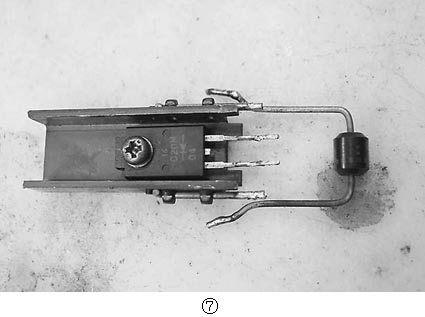

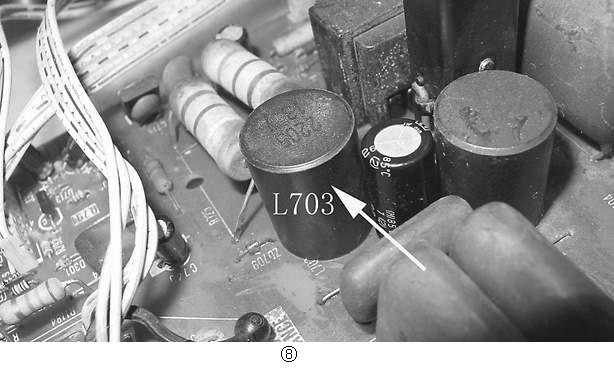

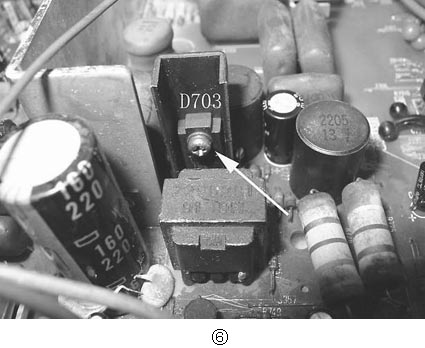

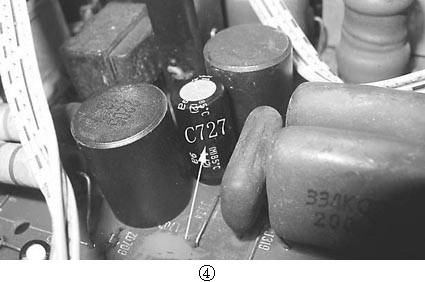

检修过程：首先检查枕校正电路，调节其行幅、枕校电位器（见图1），发现只有微小的变化，继续检查，发现逆程电容C753、C721及电路板的铜箔肮脏不堪，怀疑是逆程电容有漏电迹象（见图2）。根据以往的经验得知，若是逆程电容性能不好，也有可能出现枕形失真故障。于是焊下C753、C721测量，发现C753有漏电现象。将逆程电容更换后，故障没有得到根治。在通常情况下，枕校管c极电压越低，行幅就越宽；若此电压越高，行幅就越窄。测量枕校管Q651的c极电压，发现竟为0V，正常时应为12V左右，而检查枕校管没有损坏（见图3）。分析该电路可知，场频抛物波是由IC651的⑧脚输出，经Q652和Q651放大后叠加到行偏转线圈上的，而枕校管Q651的c极电压是由IC651的⑨脚经电阻R661提供的。于是吸空Q651的c极，测量焊盘上的压降，依然为0V。因为Q651的c极电压除了经过电感L703、电容C721加到行偏转线圈外，还经一个无极电容C727到地的，故最大可疑的就是C727（见图4）短路或是漏电，但将其更换后故障依旧。怀疑两个枕校用的调制二极管D7207、D703有问题（见图5、6），将它们逐一更换（见图7），还是不行。后来想到电感L703（见图8），它是通过场频抛物波来隔离行频干扰的，焊下L703用表测量是没有问题的，可用好的电感装上去后，枕校管 c极马上有12V的电压出现，这时行幅明显比先前缩小了，于是微微调节行幅、枕校电位器，故障彻底排除了，这说明此故障是因隔离行频的电感性能不良引起的。
（谢龙）
