如何快速检修I\(^{2}\)C总线控制的彩电

🏠 首页 《无线电》杂志 2002年 🔗 第10期 🔗 第22页 分类:家电维修 🔗 刘镇宾 🔗

用I\(^{2}\)C总线控制的彩电与普通彩电相比,电路大大简化,可调元件大大减少,在普通彩电中很常见的行、场幅度、线性,白平衡等调节元件已基本看不到了,取而代之的是通过I\(^{2}\)C总线技术,仅用一根串行数据线(SDA)和一根串行时钟线(SCL)及相关接口就可以完成多达几十项的调节、控制功能,这不仅使得连线及元件减少,故障率也大为降低。

为了更好地了解I\(^{2}\)C总线控制的彩电故障的原因,下面先简单介绍I\(^{2}\)C总线控制的过程(见图1):当CPU接收到遥控器或本机键盘的指令以后,确定控制IC,并向受控IC发出起始信号,随后传送目的地址和状态位信号,在每一个字节后加有应答信号,受控IC接收到信号后发出应答信号,CPU接到应答信号后,根据实际情况作出是否继续传送信号的判断,如果CPU没有接收到应答信号,则认为受控IC出现故障,CPU控制整机进入自保状态。其自保状态特征因机而异,有的使整机处于白净光栅、所有按键失灵,有的使行输出不工作,开关电源不工作,或是待机状态等I 2C总线彩电所特有的自保性故障。

图1
图1 🔍原图 (567×171)

如何快速检修I\(^{2}\)C总线控制的电视机故障,缩短检修时间,对于维修人员显得十分重要。下面根据笔者维修经验,介绍几种判断、检修此类电视机故障的方法。

1. 利用I\(^{2}\)C总线的自检功能检查故障

充分利用I\(^{2}\)C总线彩电的自检功能检查故障电路,有时可以大大缩短检修时间。需要注意的是不同的机型显示自检结果的方式会不同。

有的采用单只指示灯指示电路有故障,例如:声宝PAL-A机芯,面板D1019(红、绿双色复合发光二极管),红色光表示正常,黄色光表示有故障,这种指示方式只说明电路有故障,不能指示具体故障电路。

有的采用指示灯闪烁次数指示电路故障情况,这种指示方式能指示具体故障电路。例如索尼G3F机芯,如果连续闪烁两次,则说明AV切换开关有故障,三次说明主Y/C有故障,四次说明扫描及RGB有故障,五次说明偏转、数字处理电路有故障,并伴随有继电器反复吸合声。在确定具体故障电路的情况下可按常规方法检修。

有的采用屏幕显示指示电路故障情况,这种显示方式非常直观。例如东芝F3SS机芯,在维修状态时,屏幕上显示出I\(^{2}\)C总线上挂接的电路名称。正常的电路名称用绿色表示,有故障的电路用红色表示,没有使用的电路用黄色表示。

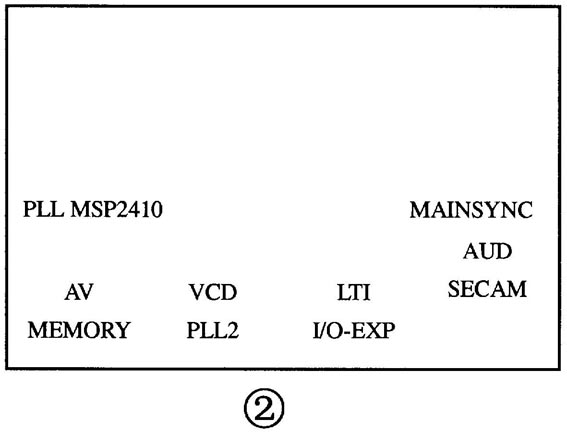

有的机型不但用指示灯闪烁,而且用屏幕显示指示故障电路(见图2),例如索尼AG-1机芯。当电视机出现故障时,既有指示灯闪烁,又有维修状态下屏幕显示指示的故障电路,这两种自检功能可同时采用,以便提高分析判断故障的可靠性。

图2
图2 🔍原图 (567×432)

2.利用存储数据检查故障

存储数据有错是常见的软件故障,却又是容易被忽视的故障。记得几年前,维修一台东芝2939UXH(F3SS机芯)没有伴音,按常规方法检查伴音功放正常,检查丽音电路MPSE11除MSP2410有几只引脚看似开焊以外,其它未发现异常,重焊那几只看似虚焊的引脚,仍然无声。在检查外围电路完好的情况下,怀疑MSP2410、ACP2371损坏, 换上新的MSP2410、ACP2371还是无声,正在一筹莫展的时候,刚好看到新到的《无线电》1997年第9期的东芝2939的调整项目、数据以及第8期的调整方法。按照文章介绍的方法,使整机进入维修状态,MSP2410为红色,发现方式3(MO3)数据不正常,将MO3调为5,去除维修状态,伴音恢复正常。由此可见,如果机器电路正常,但由于设置的存储数据不正常,也会产生故障,因此,在排除简单故障原因后,仍无法恢复功能的机器,不妨先使其进入维修状态,检查有关调整项目的数据是否正确,如果不正确,则更改之。当然,手头要有有关机型数据资料以及掌握进入电视机维修状态的方法,检修时就会很容易了。存储数据不正确引起的故障一般见于被人维修过的二手机上。

3.利用I\(^{2}\)C总线的电压检查故障

利用I\(^{2}\)C总线的电压特征,是业余条件下,对I\(^{2}\)C总线故障判断的最有效手段之一。具体方法有:

(1) I\(^{2}\)C总线SCL和SDA的电压正常情况下为3.5~5V,并有抖动现象,如果出现SCL或SDA总线中有一根电压很低或为0,则可能SDA或SCL总线中有一根可能短路,短路原因一般为受控IC有故障,可以采用开路法,逐一断开挂接在CPU I\(^{2}\)C总线上的受控IC,当断开某一IC后总线电压恢复正常,则故障在这一电路。如果断开所有挂接的电路后,I\(^{2}\)C总线的电压仍然很低,在确定SCL、SDA总线供电电源和上拉电阻正常的情况下,断开CPU输出端SDA、SCL总线(保留上拉电阻),总线引脚电压正常,则故障在总线引脚至受控IC之间的数据、时钟传输线上。故障原因有抗干扰电路中的电容漏电、保护稳压管、传输线的印制线路板有故障。如果引脚总线电压还是不正常,故障在CPU电路,其检修方法同普通彩电。例如一台索尼KV-K29MH11彩电出现三无、继电器反复吸合。查I\(^{2}\)C总线SCL和SDA的电压很低(约为1.5V),逐一断开挂接在CPU上的受控电路(见图3),当断开IC202(TA8776N)的SDA),SCL)脚时,总线SCL和SDA的电压恢复正常,继电器没有吸合声,检查IC202外围电路和电源正常,更换IC202,故障排除。

(2) SCL或SDA线的电压始终固定在3.5~5V且不抖动,在接收指令时也不抖动。此种现象的原因是CPU没有输出时钟信号和数据信号,其原因是.CPU的I\(^{2}\)C总线关/断控制脚(BUS OFF、EXT BUS)相关电路有故障,该引脚是厂家为了便于调试而设置的。这时可以检查该引脚,例如索尼G-3F的CPU(CXP80424)的,AG-1机芯CPU(CXP85340)的①脚,长虹CN-5机芯的CPU(MN1871272)的,CN-6机芯的CPU(TMP87CP3BN)的是否高电平(约5V),如果是低电平,则CPU本身的I 2C总线将停止输出。即遥控器及本机按键将失灵。另外,CPU电路,存储器有故障,亦表现为上述现象。

4.利用I\(^{2}\)C总线上的波形检查故障

如果有示波器的话,可以通过示波器观察I\(^{2}\)C总线上的脉冲波形,如果I\(^{2}\)C总线系统正常的话,则只要电视机接通电源,其I 2C总线监控各受控IC的波形都是一群一群的,幅度约为5VP-P,在按下本机键盘或遥控器时,I\(^{2}\)C总线的脉冲会更多,如果I\(^{2}\)C总线波形不正常,则I\(^{2}\)C总线本身有故障或挂接的受控对象有故障。其故障情况和检修方法同利用I\(^{2}\)C总线的电压检查故障。这里需说明的是并不是所有键按下都会使脉冲波形有变化。例如按下待机状态键使机器进入待机时,总线脉冲不会有变化,因为CPU有专门的POWER引脚直接控制开关电源,无须经由I 2C总线控制。

从上面的分析可知,由于采用I\(^{2}\)C总线技术的彩电有其特殊性,以前传统的维修思路应有所改变,在分析故障时,I\(^{2}\)C总线应给予充分的考虑,并依据其结构特征进行分析判断,因此收集和掌握各类采用I\(^{2}\)C 总线技术电视机的资料就成为维修人员迅速判断故障原因的关键。


注:有关I\(^{2}\)C总线彩电软件的调试数据和维修参数的详细资料请参看本刊即将出版的2003年合订本附加资料。

(刘镇宾)
