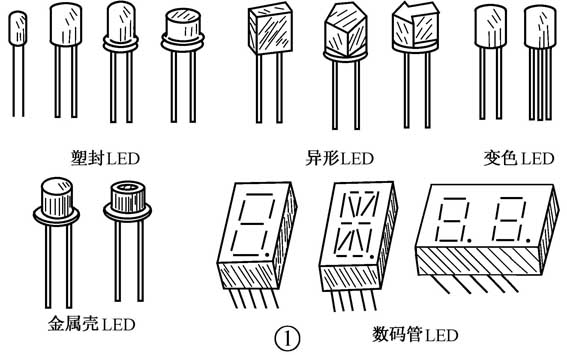

⑴ 光二极管（LED）是具有一个PN结的半导体光电器件，它与普通二极管一样具有单向导电性，当有足够的正向电流通过PN结时，便会发光。常见的发光二极管有：塑封LED、金属外壳LED、圆形LED、方形LED、异形LED、变色LED以及LED数码管等。它们广泛应用在显示、指示、遥控和通信领域。
⑵ 发光二极管的文字符号为“VD”，图形符号见图2。发光二极管的主要参数有最大工作电流IFM和最大反向电压URM。使用中不得超过该两项参数值，否则会使发光二极管损坏。

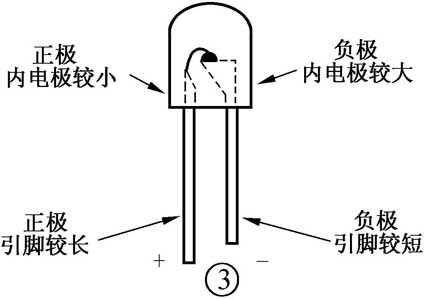

⑶ 发光二极管管脚有正、负极之分，使用前应区分清楚。一般发光二极管两管脚中，较长的是正极，较短的是负极。对于透明或半透明塑封发光二极管，可以用肉眼观察到它的内部电极的形状，正极的内电极较小，负极的内电极较大。

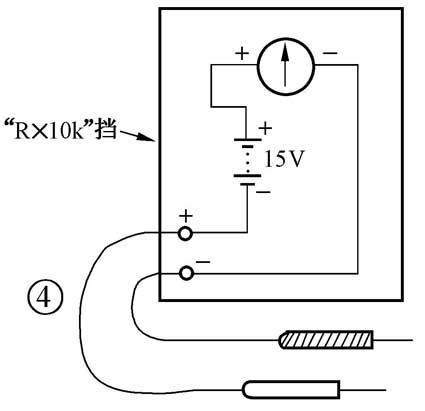

⑷ 用万用表检测发光二极管时，必须使用“R×10k”挡。因为发光二极管的管压降为2V左右，而万用表“R×1k”及其以下各电阻挡表内电池仅为1.5V，低于管压降，无论正、反向接入，发光二极管都不可能导通，也就无法检测。“R×10k”挡时表内接有15V（有些万用表为9V）高压电池，高于管压降，所以可以用来检测发光二极管。

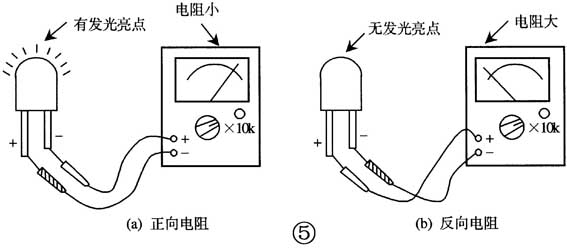

⑸ 检测时，万用表黑表笔（表内电池正极）接LED正极，红表笔（表内电池负极）接LED负极，测其正向电阻。表针应偏转过半，同时LED中有一发亮光点，见图（a）。对调两表笔后测其反向电阻，应为∞，LED无发亮光点，见图（b）。如果无论正向接入还是反向接入，表针都偏转到头或都不动，则该发光二极管已损坏。
⑹ 发光二极管的典型应用电路如图所示。由于发光二极管是一个单向导电性器件，只有正向导通时才会发光。同时发光二极管的管压降比普通二极管大，约为2V，电源电压必须大于管压降，发光二极管才能正常工作。R为限流电阻。

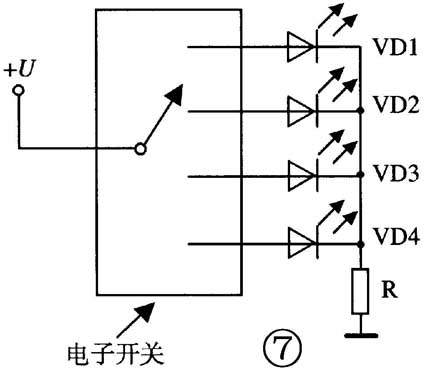

⑺ 需要点亮多个发光二极管时，可以采用扫描驱动的方式，以简化电路和节约电能。如图所示，电子开关将电源电压依次快速轮流接入4个发光二极管，只要轮换的速度足够快，看起来这4个发光二极管都一直在亮着。

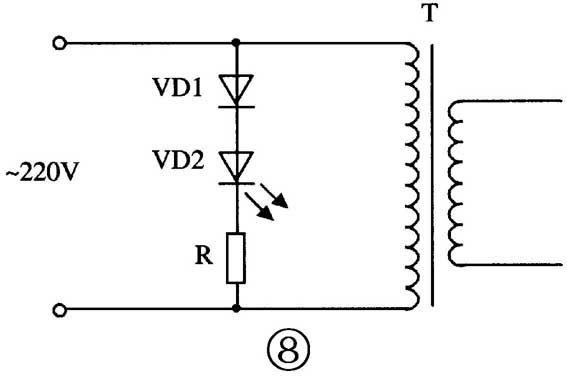

⑻ 发光二极管可用于交流电源指示，如图所示，VD1为整流二极管，VD2为发光二极管，R为限流电阻。
⑼ 发光二极管还可作为低电压稳压二极管使用，图示为简单并联稳压电路，可提供+2V稳定的直流电压。R为降压电阻。
⑽ 双色发光二极管是将两种发光颜色（常见的为红、绿色）的管芯反向并联后封装在一起。当工作电压为左正右负时，电流Ia通过VD1使其发红光。当工作电压为左负右正时，电流Ib通过VD2使其发绿光。
⑾ 可以用脉冲驱动的方式使双色LED发出其他颜色的光。在双色LED左右两端分别接入互为反相的脉冲电压CP1和CP2。只要CP脉冲频率足够高，当CP1和CP2占空比相同时，双色LED发橙色光。当CP1占空比大于CP2占空比时，双色LED发偏红光。当CP1占空比小于CP2占空比时，双色LED发偏绿光。
⑿ 检测双色发光二极管时，表笔对调前后测量的分别是两个LED的正向电阻，表针指示的阻值都较小，但LED中的发亮光点应分别为两种颜色。
⒀ 三管脚变色LED内部结构如图所示，两种发光颜色（通常为红、绿色）的管芯负极连接在一起，三个管脚中，左右两边的管脚分别为红、绿色LED的正极，中间的管脚为公共负极。
⒁ 使用时，公共负极②脚接地。当①脚接入工作电压时，电流Ia通过VD1使其发红光。当③脚接入工作电压时，电流Ib通过VD2使其发绿光。当①、③ 脚同时接入工作电压时，LED发橙色光。当Ia与Ib的比例不同时，LED发光颜色按比例在红—橙—绿之间变化。
⒂ 检测三管脚变色LED的方法如图所示。红表笔接中间管脚（公共负极），黑表笔分别接左右两管脚，LED应分别有不同颜色的发亮光点，同时表针指示出LED的正向电阻值。
⒃ LED数码管是将若干发光二极管按一定图形组织在一起的显示器件。应用较多的是7段数码管，分为共阴极数码管和共阳极数码管两种。图示为共阴数码管内电路，8个LED（7段笔画和1个小数点）的负极连接在一起接地，译码电路按需给不同笔画的LED正极加上正电压，使其显示出相应数字。
⒄ 图示为共阳数码管内电路，8个LED的正极连接在一起接正电压，译码电路按需使不同笔画的LED负极接地，使其显示出相应数字。
⒅ LED数码管一般有10个引脚，上、下中间的引脚相通，为公共极。其余8个引脚为7段笔画和1个小数点。对于共阴数码管，万用表红表笔接公共极，黑表笔依次分别接各笔段进行检测，如图所示。对于共阳数码管，则对调万用表表笔进行检测。

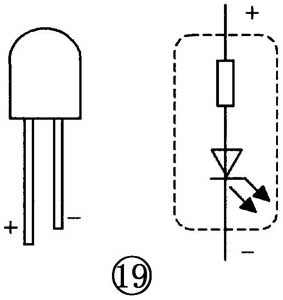

⒆ 带阻发光二极管又称电压型发光二极管，其电路结构如图所示。带阻LED已将限流电阻做到了发光二极管内，只要接入规定的直流电压即可发光。

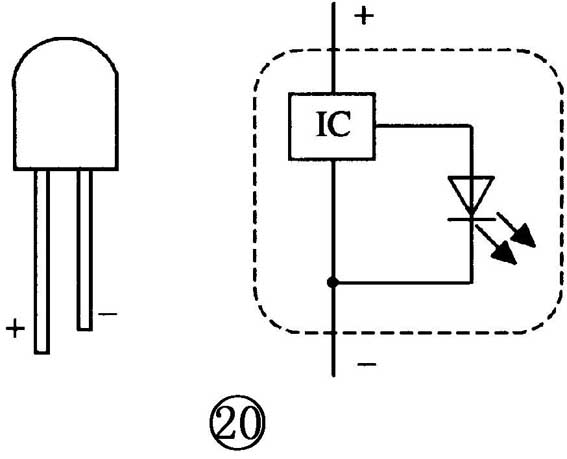

⒇ 闪烁发光二极管是一种特殊的LED，它将控制电路集成到了发光二极管内，接入规定的直流电压即可发出一定频率的闪光。
（莫恩）
