三、设置和运行仿真
执行Simulate/Setup命令，打开Anal-yses Setup对话框，所有的仿真类型和参数都在此对话框中设置。
在此对话框中共有9个分析多选项（图3）。傅里叶分析必须在瞬态分析后运行，故它们合用一个分析选项。工作点分析没有参数设置页。因此在分析设置对话框中有8个仿真设置页。现以若干实例说明Simulate仿真的操作：

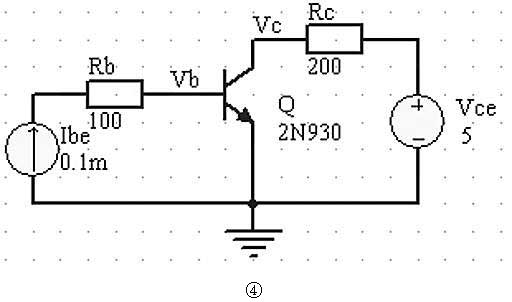

Simulate工作点分析可得到电路的直流参数，如节点电压、各元件/支路电流、元件功耗和电路相对于电源端的等效电阻等。工作点分析是瞬态分析和交流小信号分析的基础。图4是测试晶体管特性曲线原理电路，图中Vb和Vc是节点标号。

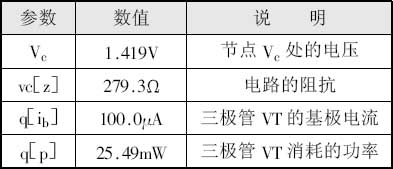

工作点分析完成后，系统将仿真结果保存在.sdf文件的Operating Point页中。下表摘录了其中部分内容，说明是作者所加。

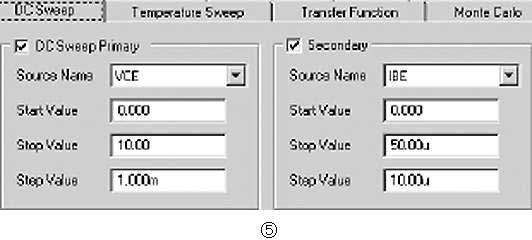

Spice为直流扫描提供了两个扫描源，分别为主扫描源（Primary）和次扫描源（Secondary）。主扫描源是内循环，次扫描源是外循环。测量晶体管的特性曲线要使用两个电源（如图5所示）：测输出特性曲线时应设集电极电压源V C为主扫描源，基极电流源I b为次扫描源。
主扫描源的步长值小一点，可得到较为精细的曲线；次扫描源的扫描步长应使产生的曲线有一定的间隔，不宜太小。图6是按图5设置参数仿真所得的晶体管2N930输出特性曲线。
测量晶体管输入特性曲线时应将基极电源改为直流电压源，并设为主扫描源。集电极电源设为次扫描源。
傅里叶分析基于信号的瞬态分析。我们以图7电路为例说明之。
在图7中，已将正弦信号电源参数设置项Part Field5和Part Field6二栏的隐藏属性改为“显示”。Simulate傅里叶分析和瞬态分析的参数设置在同一页上，如图8所示。
在Default Parameters区域的Cycles Displayed栏中填入波形周期数。再点击Set Defaults按钮，瞬态分析项自动生成数据。傅里叶分析的缺省值基频为电源频率，谐波数为10次。运行分析得瞬态波形见图9。

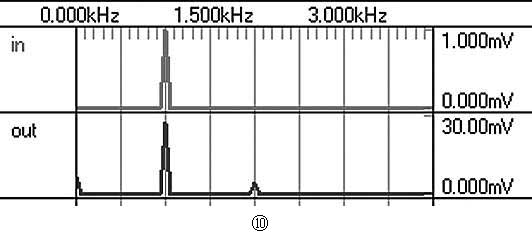

显然，输出波形有较大的失真，图10是傅里叶分析频谱。Simulate还给出各节点傅里叶分析结果详细的数据表.Sim。

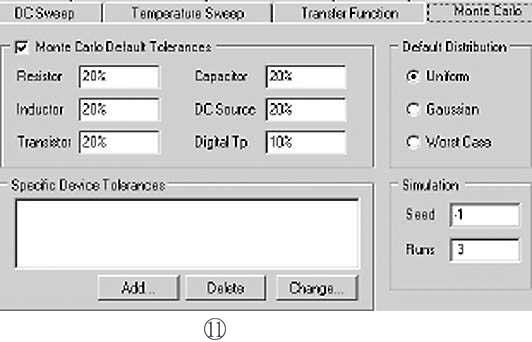

蒙特卡罗分析预测元件参数变化对电路工作状态的影响。蒙特卡罗分析必须和瞬态分析、直流扫描和交流小信号分析等同时运行。Monte Carlo设置页有4个区域（图11）。
在Mont Carlo Default Tolerances（蒙特卡罗分析缺省容差）区对电阻、电容、电感、直流电源、晶体管和数字器件传输延迟等6类元器件设置容差参数。在各栏中填入数字则定义为绝对误差值；填入带百分号“％”的数值则定义为相对误差值。如1K的电阻，取绝对误差10，则其阻值范围为990～1010；取相对误差10％，则其阻值范围为900～1100。
Default Distribution区选择容差的分布形式。Uniform为均匀分布；Gaussian为正态分布；Worst Case为最差情况分布。取最差情况分布时，元器件的误差都取极限值。
Simulation区的Runs项填入蒙特卡罗分析次数。
Specific Device Tolerances项对蒙特卡罗分析参数作进一步的设置，如设置三极管的电流放大倍数、电源参数的容差；使同一模型的各元件容差按相同的规律变化；使不同元件模型的一个或几个参数的容差同步变化等。

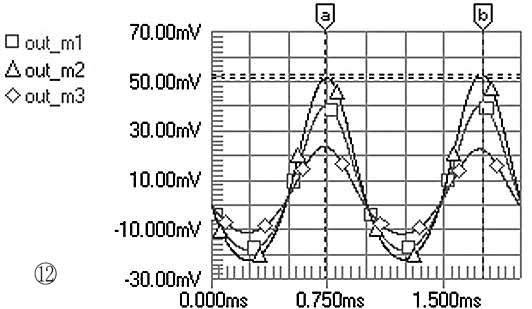

图12是对图7的电路运行蒙特卡罗分析所得，分析参数按图11设置。图例中m1表示是第一次蒙特卡罗分析数据。
四、图线的分析处理
在Simulate的波形观察器中可以任意地改变图线、背景、字符和坐标格线的颜色，或改变图线的粗细及为图线添加标志。而更有用的功能是对波形的测量和分析。

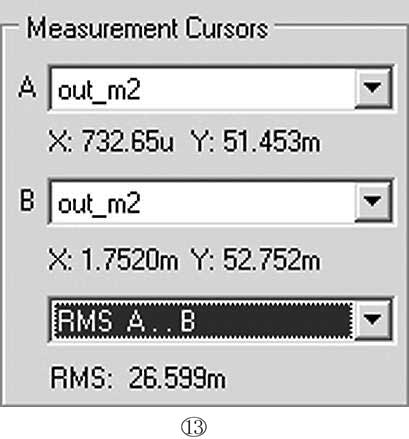

在图线窗口中可对波形作简单的测量。测量工具有Browse SimData页的Mea-surement Cursors区。A和B是测量曲线坐标的两个游标。点击AB的下拉列表，选中拟测量的曲线。
在第三个下拉列表中有下表所列计算工具。调整游标的位置，在图13的最下方显示了当前计算值。

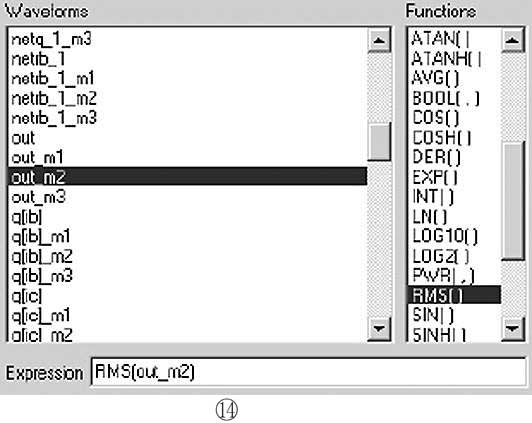

Simulate的波形观察器可对波形进行各种数学运算，建立基于有效波形的数学表达式。点击Browse SimData页上New按钮，打开新建波形对话框。
Waveforms栏是当前可用的波形名称，Functions栏是运算符号和函数。Ex-pression是表达式创建栏。图15是对波形out_m2求均方根值建立的新波形RMS（out_m2）
Protel提供了40个电路仿真的样例文件，在Examples\Circuit Simulation文件夹中。研究这些电路，可学到很多Simu-late电路仿真的知识和技巧，包括本文没能提到的参数扫描、交流小信号分析和数模混合电路仿真等内容。
Altium公司的网址是www.altium. com，Protel的网址是www.protel.com。Protel 99 SE的30天试用版的下载地址为www.protel.com/eproduct/trial_home.html。Protel 99 SE的使用手册《Protel 99 SE De-signer‘s Handbook》（英文版）也可从该网站上下载。
（甘雨）
