图像重影、彩色镶边、色拖尾严格地说是三类不同的故障，不少维修人员觉得这三种现象不好区分，其实，我们从这三类故障产生的原因来分析就容易找出这三类故障的差别了。
1. 图像重影是指特色饱和度调至最小时，黑白图像也有重影，即紧靠主图像的左侧或右侧也有一幅相同的图像，其故障原因主要有：
例如接收处有高大建筑物，电视机在接收直通信号的同时还接收了由高大建筑物反射回的反射信号，导致图像右侧重影。
例如信号放大器、分支器、分配器、同轴电缆屏蔽不好或阻抗不匹配等均会导致重影。
（3） 声表面滤波器不良
例如当声表面滤波器内部的极片接地不良，导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放电路，使图像左侧出现重影。
2. 彩色镶边是指黑白图像没有重影，当图像着色（将色饱和度钮开启）后，图像与彩色不完全重合的故障现象。其主要原因有：
（1） 会聚破坏
例如显像管会聚部件发生位移或磁性减弱，偏转线圈松动或位移、显像管因受剧烈震动后，使选色板变形或位移、致使红、绿、蓝三电子束在同一时刻不能同时穿过同一阴罩孔去击中对应的一组荧光粉，即有的击中相邻一组的荧光粉，从而导致彩色镶边。
（2） 亮度延时线变质或开路
大家知道，因亮度信号通道与色度信号通道的频带宽度不同，故它们最后到达显像管的时刻不同，致使图像彩色镶边。为了使两信号同时到达显像管，必须将亮度信号延迟0.4～0.7μs。若亮度延时线损坏，就会使这种延迟作用消失或不足，从而导致彩色镶边故障。
（3） 色度带通滤波器频带宽度变窄
众所周知，色度带通滤波器是用来选择色度信号的，具有固定的频带宽度（如4.43M或3.58M）。当色度带通滤波器中的电感或电容元件变质或损坏时，就会使通频带变窄，延长色度信号到达显像管的时间，从而导致图像出现彩色镶边。
3. 彩色拖尾是指图像彩色向某一方向溢出，且长短不一，其故障原因主要有：
（1） 视放电路不良
180V视放电源内阻增大（例如电源滤波电容容量降低、限流电阻阻值增大、整流二极管不良）将导致阴极电压下降、电流增加，使视放管工作进入非线性区，从而产生失真，结果使图像对比度下降、浑浊而拖尾。
视放矩阵电路暗、亮平衡调整不良。这将导致色纯失调或某基色视放管产生非线性失真，从而出现某基色拖尾。
（2） 加速极电压偏低
这将会使电子束速度变慢，以致形成视频信号对电子束过调制而失真，并导致彩色溢出。
（3） 显像管老化或显像管阴极与灯丝漏电
显像管衰老后阴极电流减小，也会使视频信号对电子束过调制。另外当阴极漏电时 ，会使视频信号中的高频分量丢失。
故障检修方法
1. 观察法
由于重影和彩色镶边故障极其相似，所以检修时应先采用观察法。首先将电视机的色饱和度开至最小，如果图像有重影，则应检查天线输入系统（若用户使用的是CATV系统，可观察邻居电视图像，若也有重影，则是CATV系统故障。反之，则是用户机器有故障）、高频头、声表面滤波器及它们的屏蔽或接地是否良好。若图像没有重影，则属于彩色镶边故障，应检查亮度延时线（包括它周围电路元件）或色度带通滤波电路元件。若图像仍带有彩色的镶边，且镶边的颜色与图像原有的颜色不同，则是显像管会聚被破坏。
再有，若图像拖尾，可调节亮度钮，如果图像色拖尾程度变化很大，则可能是末级视放180V电源内阻太大。如果图像画面较暗淡，在对比度明显的亮暗交界处图像右边溢出红色或其它颜色，则可能是加速极电压太低。如果图像出现拖尾时，通过调节暗、亮平衡调节电位器（边调边观察）能够使拖尾现象明显好转，则是亮平衡未调整好。注：机器使用时间很长以后、显像管阴极、视放管特性会有所变化，严重时会引起偏色或色拖尾，故彩电使用几年以后，最好进行一次暗、亮平衡调整。如果图像在亮度（或对比度）开大时，图像清晰度显著下降、散焦且拖尾现象更加严重，甚至出现负像，则说明是显像管严重衰老或阴极漏电。当阴极漏电时，还会同时出现图像底色偏色现象。
2. 电压检查法
当怀疑某一部位有故障时，常要用电压测量法以确定故障点。例如：当怀疑视放电压或加速极电压过低时，就要用电压测量法来确诊。
3. 替换法
有的元器件好坏业余情况下不易判断，这时就要用替换法来判断。例如：当怀疑高频头、声表面滤波器、色度带通滤波器、亮度延时线或有关电器不良时，常采用替换法进行检测。
4. 电阻测量法
当怀疑某元器件存在开路、短路或变值故障时，就要用电阻测量法进行确诊。例如：当怀疑显像管衰老或阴极与灯丝碰极、亮度延时线开路、电阻变值或开路、电容击穿或漏电时均要用电阻测量法进行检查。

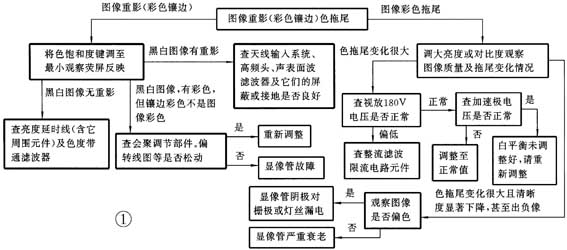

为了帮助您检修彩色重影、彩色镶边及色拖尾故障，特给出这类故障的检修思路方框图，见图1。
故障检修实例
[例1]
一台长虹C2920PD收看中置于第四频道时，图像出现重影，其它频道却无此现象。
因用户使用的是有线CATV系统，询问邻居他们电视均有此情况。说明是信号源问题。与广播电视服务站反映，经调换这一地区的信号分支器后，故障排除。
[例2]
一台康佳T2910A彩电所有频道向有重影。
首先将色饱和度钮开至最小，黑白图像仍有重影。由于输入信号是有线CATV系统，故不存在是CATV本身故障（注：若是CATV系统故障，一般不会所有频道均有重影）。据此，表明故障在高频头或声表面滤波器不良，本着先易后难的原则，交换声表面滤波器Z101后试机，故障消失。
[故障3]
一台泰山TSC54C8彩电，图像不清晰有重影（彩色镶边），且还有细横白线干扰。

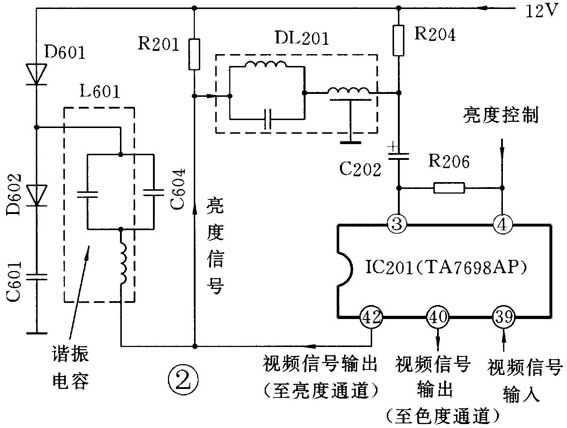

由现象分析，故障应在亮度通道。该机亮度通道局部电路见图2。从IC201（TA7698AP）输入的视频信号，经内部倒相放大处理后，分两路输出：一路由输出送至色度通道；另一路由输出经色度陷波器L601（443M）吸收色度信号得到亮度信号后，再经亮度延时线DL201延迟0.6μs，由C202送至IC201③脚进入亮度放大电路。
经查，DL201正常，IC201电压约12V（正常约8.9V），断开L601一脚后，电压降为8.9V，且重影、横白线干扰均消失，据此，表明L601内部存在短路故障。拆开L601外壳检查，发现是内附谐振电容由于银分子扩散，在管状电容上已形成一黑色短路电桥。用小刀刮去，涂上清漆，复原L601，故障排除。其故障机理是：因L601短路，绝大部分视频信号被L601旁路掉，但这其中有一部分信号由12V电源经R204、C202仍被送至IC201③脚，因没经DL201延时，可以使不清晰的图像又出现重影，即实为彩色镶边。
[例4]
一台东芝288X6M2彩电原偏转线圈短路烧毁，用一国产偏转线圈更换后，图像出现彩色镶边。经仔细调整偏转线圈在管颈上的位置并配合调整管颈上的静会聚调整磁环，使无图像时光栅为纯白色，然后用热熔胶固定，试机，故障排除。
[例5]
一台飞利浦22CS3404/002彩电图像出现黄色拖尾。
将亮度开大，色拖尾变化较大，但清晰度没有明显下降，故可排除显像管衰老所致。查155V视放电压、400V左右的加速极电压均正常。因此怀疑显像管蓝阴极激励不足，于是重新进行暗、亮平衡调整，经仔细调整R443（2.2k）R452（2.2k）后，拖尾现象消失。
[例6]
一台罗兰士（ITT）3401彩电，图像出现红色拖尾，且亮度明显不足。
测250V视放电压正常，加速极电压为450V（正常）。将亮度开大，拖尾现象更严重，将对比度开大，图像呈负像。显然，显像管已经衰老。经测，红、绿、蓝阴极与栅极电阻分别为20k、40k和33k（正常应小于10k）。于是采用高压对显像管阴极进行激活（限于篇幅，在此不具体介绍），经测，激活处理后，红、绿、蓝阴、栅电阻分别降为5k、7k、6k、试机，拖尾现象消失，再微调暗、亮平衡调整电阻，图像质量几乎可与新机媲美。
[例7]
一台北京8306彩电，加装遥控后图像出现红色拖尾。
这是由于遥控系统对视放管输出信号的系统作用，使得视频信号中的高频分量部分丢失所致。试将视放电压滤波电容由原来的10μ/250V增至33μ/250V，并将遥控系统与末级R、G、B视放管发射极相连的连线中分别串联一只1kΩ/0.25W电阻后，故障排除。
（王绍华）
