TA1216AN/1217AN是高档数码彩电常用的音频处理器。TA1216AN拥有三个音频处理通道，它常用于国产品牌彩电，如长虹NC-6机芯彩电、熊猫C3488型彩电等均使用该芯片来处理音频信号。TA1217AN拥有四个音频处理通道，它常用于进口品牌彩电，如东芝F5DW机芯彩电、东芝D7ES机芯彩电等，均使用该芯片来处理音频信号。
一、音频处理器TA1216AN

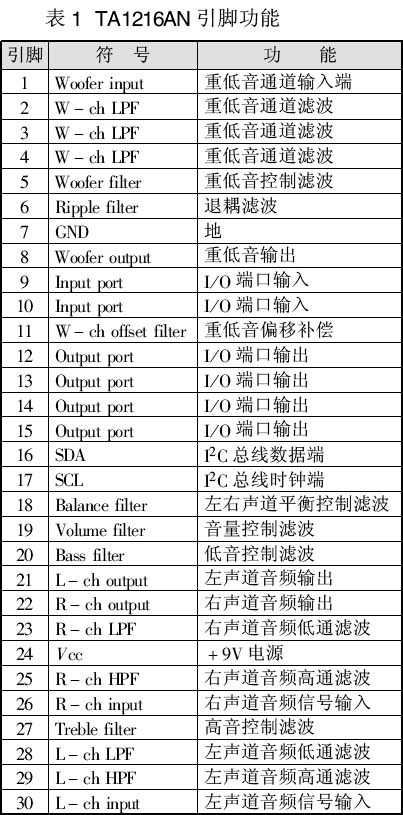

TA1216AN是日本东芝公司推出的三通道音频处理集成电路，它内含音频信号处理电路、输入/输出端口及I\(_{2}\)C总线接口三大部分。音频信号处理电路分左右声道及重低音声道，共三个通道，能完成音调调节、音量调节、平衡调节及重低音低通滤波特性调节等。输入/输出端口可用于环绕声控制、多声道控制以及其它控制。TA1216AN采用30脚双列直插封装形式，各引脚功能如表1所示。

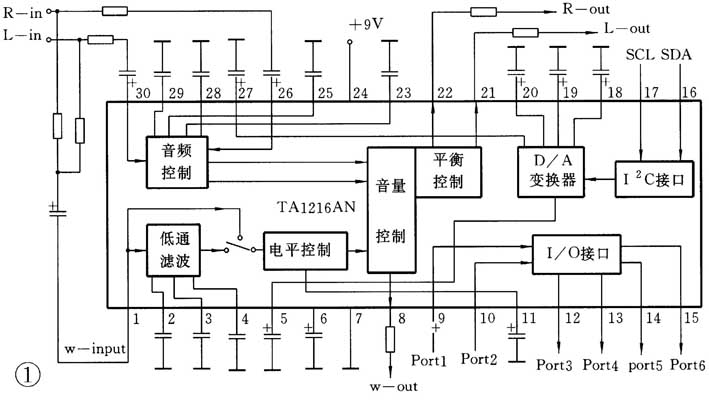

TA1216AN内部结构及外围线路如图1所示，R、L两路音频信号分别从TA1216AN的和输入，经音调控制、音量控制及平衡控制后，从和输出。R、L信号还混合成一路，送至①脚，先由内部低通滤波器进行滤波处理，取出重低音成分，然后经重低音电路处理和重低音音量调节后，从⑧脚输出。接在②、③、④脚外围的电容为重低音滤波电容，可滤除120Hz以上的频率，获得重低音。①脚也可直接输入重低音信号，当①脚直接输入重低音信号时，内部低通滤波器不工作，此时，重低音信号直接经开关送至后级电路。⑤脚、、、及外接滤波电容，用于对D/A转换后的模拟控制电压进行滤波，将控制电压变为直流电压，分别用于重低音控制、R/L声道平衡控制、音量控制、低音控制、高音控制。
TA1216AN在I\(_{2}\)C总线的控制下，还可从、、及输出多路控制信号，这些控制信号可用于其它方面的控制。

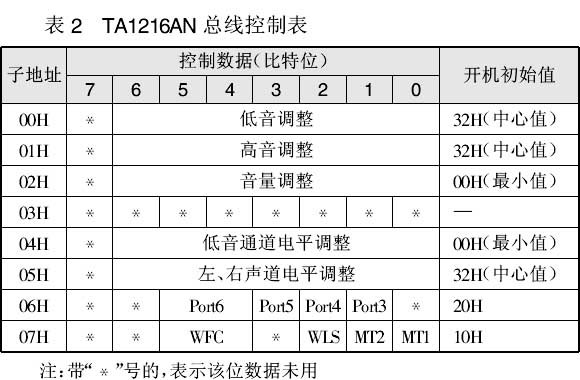

TA1216AN内部设有I 2C总线接口，接口中设有总线寄存器，写入地址为80H，共分配8个子地址，分别用00H～07H表示，每一个子地址中可存放8位二进制数，每一个子地址都对应着不同的控制内容，CPU通过I\(_{2}\)C总线向各子地址中写入不同的数据便可实现对TA1216AN的控制。总线控制情况如表2所示。
由表可知，子地址00H中的低7位数据用来调整低音，每次开机后，CPU将低音置在中心值位置上，最高位未用。01H、02H、04H及05H的控制情况与此类似。
06H中的第5位和第4位决定Port6的电平，即控制的输出电平，当这两位数据的组合为“01”时，输出中电平（2.5V）；为“10”时，输出低电平（0.7V）；为“11”时，输出高电平（5.0V）。同理，第3位、第2位及第1位分别控制、及的输出电平，数据为“1”时，对应脚输出低电平，为“0”时，对应脚输出高电平。
07H中的第5位和第4位（即“WFC”位）用来控制低通滤波器的折转频率，这两位数据组合与折转频率之间的对应关系为：00：60Hz，01：80Hz，10：100Hz，11：120Hz。
“WLS”位为低通滤波器开关控制位，当WLS=1时，低通滤波器断开，此时要求①脚输入的是重低音信号；当WLS=0时，低通滤波器接通，此时可由内部低通滤波器来形成重低音信号。
“MT1”和“MT2”为静音控制位，当MT1=1时，所有音频输出端均静音，当MT1=0时，静音关断。当MT2=1时，低音通道静音，MT2=1时，静音关断。
TA1216AN的读出地址为81H，CPU通过读出数据来了解TA1216AN的工作情况，还可识别⑨脚和⑩脚的输入电平。
二、音频处理器TA1217AN

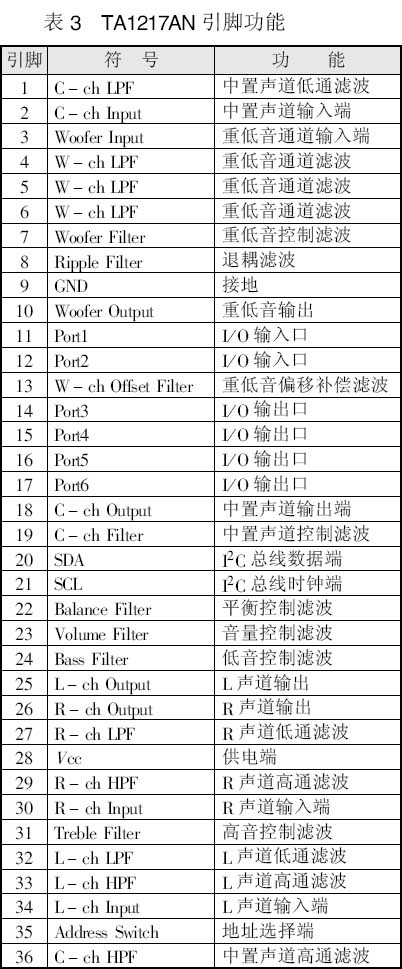

TA1217AN是在TA1216AN的基础上增加一个中置声道而形成的，内部其它电路与TA1216AN相同，由于增加了一个通道，引脚数量也增加到36个，且引脚功能排列顺序也与TA1216AN有所不同，TA1217AN的内部结构如图2所示。TA1217AN在I\(_{2}\)C总线系统中的地址可由电平来决定，若为低电平时，写入地址为80H，读出地址为81H；若为高电平，则写入地址为82H，读出地址为83H。TA1217AN的子地址分配情况与TA1216AN完全相同，在TA1216AN中，未使用子地址03H，但在TA1217AN中，子地址03H用来控制中置声道电平，中置声道电平由低7位数据进行调节。表3为TA1217AN引脚功能，如果读者还想了解更详细的资料，可到www.21icsearch.com/searchpdf/openfile.asp？id=40538&file-name=toshiba/EE07999.PDF上下载。
（王忠诚）
