示波器是一种用来对各种电信号波形进行观察和显示的专用仪器，可适用于测量一般脉冲参量，尤其对电视机、音频放大器、收音机等电子设备的维修调试十分方便。
到目前为止，示波器的种类虽然较多，但其基本原理大致相同。按频率分，有高频和低频示波器；按用途分，有普通和专用示波器；按功能分，有单踪和双踪示波器。

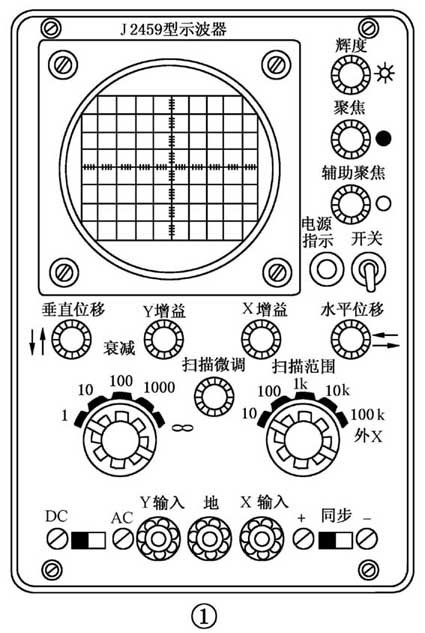

下面向读者介绍一种学校物理实验室教师学生专用J2459型示波器（如图1所示）的结构和使用方法。
面板上的旋钮与作用
1. 辉度调节旋钮 可改变显示波形的亮度。当旋至左端时，辉度减弱，直至消失；旋至右端时，辉度逐渐加亮。暂停使用，应将亮度关闭，否则光点长期停留在荧光屏上不动，易导致示波器荧光屏老化，影响其使用寿命。
2. 聚焦/辅助聚焦调节旋钮 这两种旋钮可配合使用，用以调节其电子束聚集为细线或小圆点，以得到清晰的波形；还可用于控制光点在任何位置上的焦距，使之为最小为止。
3. 垂直位移调节旋钮 可调节屏幕上光点在垂直方向的位置。顺时针调节时，光点或光线向上移动；反之，则向下移动。
4. Y增益调节旋钮 用以连续改变垂直放大器的增益。顺时针调节时，增益增大；反之，增益减小。
5. X增益调节旋钮 用以连续改变水平放大器的增益。顺时针调节时，增益增大；反之，增益减小。
6. 水平位移调节旋钮 可调节屏幕上光点在水平方向的位置。顺时针调节时，光点或光线向右移动；反之，则向左移动。
7. 衰减调节旋钮 主要对Y轴输入信号进行衰减。“1”表示不衰减；“10、100、1000”表示各衰减为“1/10、1/100、1/1000”。可根据被测信号大小，适当选择衰减的挡位。最后一挡“∞”可将机内试验信号直接送到垂直放大器，示波管显示正弦波形。
8. 扫描微调旋钮 顺时针微调时，扫描频率连续增加，反之，则减小。
9. 扫描范围调节旋钮 表示频率扫描的范围，单位为Hz，共分4个挡位，即“0～100Hz、100～1kHz、1k～10kHz、10k～100kHz”。当置于“外X”时，机内扫描停止工作，可将外信号接于“X输入”端直接送入水平放大器。
10. DC、AC拨动开关 当开关置于“DC”位置时，被测信号直接送入垂直放大器，可用来观察各种缓慢变化的信号；当置于“AC”时，被测信号经电容耦合送入垂直放大器中。
11. Y输入端接线柱 将被测信号送入垂直放大器的接线柱。
12. 地端接线柱 为公共接地端子。
13. X输入端接线柱 将被测信号送入水平放大器的接线柱。
14.同步极性选择开关 当开关置于“+”时，扫描发生器与被测信号处于正半周同步；当置于“-”时，则处于负半周同步。
使用方法与测量
打开电源开关，指示灯亮，经预热5分钟后，荧光屏上出现一亮点或亮线。若亮度太暗或不清晰，可通过调节辉度、聚焦/辅助聚焦旋钮，即可使亮度达到要求。然后将X增益旋钮按逆时针方向调到底，光线可变成光点，反之，光点也可变成光线；接着再调节垂直和水平位移旋钮，使亮点或亮线处于屏幕中央；最后将衰减旋钮调在“∞”位置。扫描范围调到“10”挡，再调节扫描微调旋钮，屏幕上出现正弦波形，这样便可进行各种电信号测量。

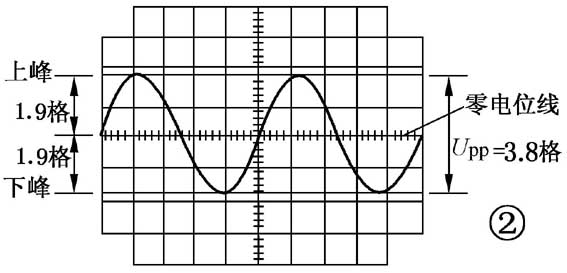

1. 交流电平的测量 将Y增益旋钮顺时针调到底，增益为最大；衰减旋钮置于“1、10、100、1000”某挡时，荧光屏坐标上每格分别表示“50mV、0.5V、5V、50V”。根据波形显示的格数，再乘以相应的电压，即可得到某一交流电平的峰值。例如，测得某一交流信号波形如图2所示的正弦波形图，将其移至中央位置（见零电位线），上、下峰之间的读数为3.8格，衰减旋钮置于“10”挡（即每格为0.5V），则被测波形的峰值电压为：U PP=0.5V×3.8=1.9V。
2. 直流电压的测量 首先将Y输入端与接地端用导线短路；再将“DC、AC”开关拨至DC位置，荧光屏扫描直线为零电位线；然后再接入被测信号电压，衰减旋钮放在“100”挡（即每格为5V），则显示的直流信号波形离零电位线2.5格处，如图3所示。这时被测直流电压为U=5V×2.5=12.5V。
3. 交直流混合电压的测量 收录机、电视机等电路处于工作状态时，即有交流成分，又有直流成分。其测量方法与直流电压测量方法相同。先将零电位线确定好，然后进行扫描调节，使屏幕上出现两三个完整的锯齿波形（如图4所示）和一条直流电压波形。如果将衰减器置于“10”挡，根据波形可进行换算：
（1） 上、下锯齿波形之间的交流分量为3.8格，则交流电压为U PP=0.5V×3.8=1.9V。
（2） 直流波形A、B两点对零电位线的直流分量为2.9格，则直流电压为U=0.5V×2.9=1.45V。
（3） 锯齿波C点对零电位线的交流分量为1.1格，则交流电压为U C=0.5V×1.1=0.55V。
（4） 锯齿波D点对零电位线的交流分量为4.8格，则交流电压为UD=0.5V×4.8=2.4V。
