在电子制作与维修的焊接中，若电烙铁漏电，会对静电敏感器件如场效应管、CMOS集成电路等造成损坏。为此，常将电烙铁接地或拔下烙铁插头利用余热焊接，操作起来很不方便，为此，本人制作了一种电烙铁免插拔装置，电路如图1、图2所示。

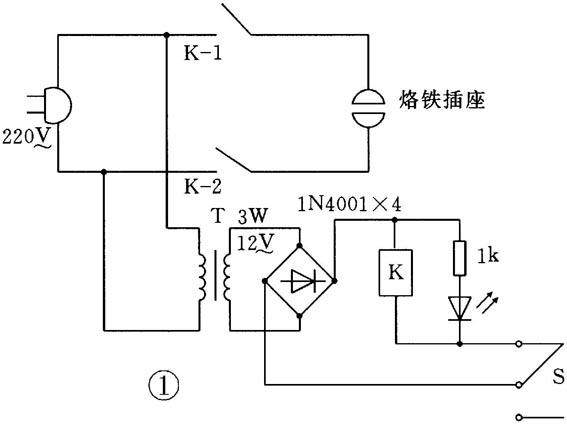

图中，市电变压器T降压、桥式整流后备供继电器工作。控制开关S使用电话机的琴键开关，琴键开关装于烙铁架下方。电烙铁放到烙铁架上时，琴键开关常开端闭合，继电器断电，其常开端K-2、K-1跳开，烙铁提起时，K得电，K-2、K-1闭合，电烙铁得电加热。电路见附图。
图1所示电路的缺点是烙铁架与电源间拖着一条“尾巴”。下面再介绍一个感应控制继电器工作的开关电路。

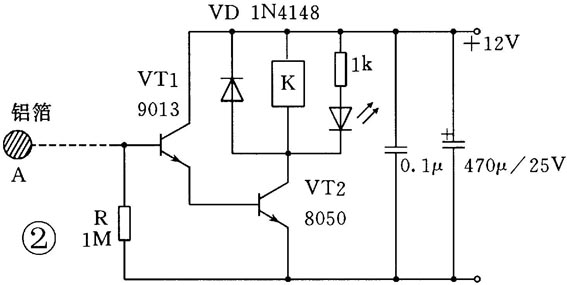

感应端A采用香烟盒中的铝箔纸粘于烙铁手柄上，铝箔面向外，连接一根线到线路板上。当手拿烙铁时，手接触到铝箔面，人体泄漏电流经VT1、VT2放大，继电器得电工作，烙铁断开市电。放下烙铁时，因无泄漏电流，VT1、VT2截止，继电器停止工作，烙铁得电加热。电阻R使VT1处于反偏状态，以减少VT1的漏电流，确保无信号时VT1始终处于截止状态。连线与电烙铁电源线并排在一起或采用三芯电源线的接地端连到铝箔上。电路见图2。
元器件选择：
T为220/12V变压器，K选用JRC-19F双组继电器（不能使用单组继电器），S为电话机琴键开关，制作时装到烙铁架下方，用一段小瓷棒与小木棒用502胶粘合起来再粘到琴键控制杆上，瓷棒在上，以免琴键杆上的塑料受热熔化。VT1选用9013，VT2选用8050，其他元器件见图示。电烙铁如选用50～60W，温升可快一些。
电路可采用搭焊方式，装于一个塑料盒内。为了保障其工作可靠性，可在继电器两端并入指示电路。
（冯福财）
