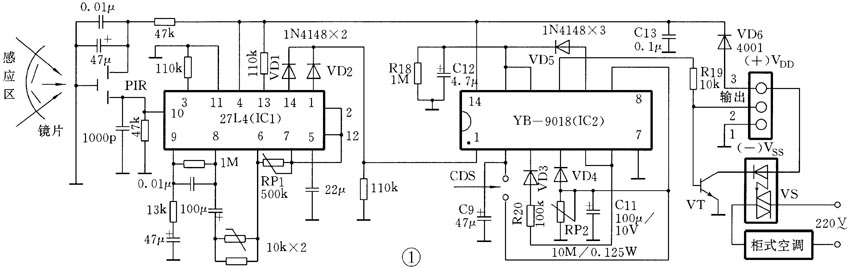

2001年本刊第5、7期刊出YB_2B人体感应器模块后，反响强烈，为便于读者开发应用，现介绍一实用电路——柜式空调自控电路，示于图1。图2为柜式空调感应区范围示意图。
被动式红外探头PIR（配上菲涅尔镜片，封装在小盒里）接收到人体感应信号，经透镜聚焦，将红外信号变换成电信号送IC1⑩脚进行放大、比较处理后，送IC2①脚进行信号鉴别，除去干扰信号，将人体感应信号由IC2出，驱动三极管VT，触发晶闸管VS使之导通，从而控制空调机的工作。
调节RP1可改变感应距离，调节RP2可改变工作延时，以适应不同的需求。C9的接入可实现延时开机，免得加电（或断电后来电）立即启动。CDS处若接上光敏电阻，可使白天不工作夜晚工作；若接入时间继电器常闭节点，可实现定时感应工作。接入C12可实现感应到人体后延时一会才投入工作。这些参数的选择读者可灵活掌握应用，其它参数已示于图内。

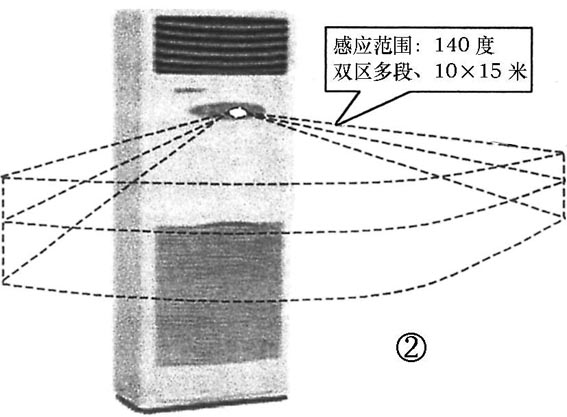

图2所示，人体感应范围约100m2，此时空调能可靠工作。人体离开感应区15分钟后，空调机自动关闭。此方案适于家庭、会议室、餐厅、接待室等场所的柜式空调机。采用双区多段广角感应镜片，只要感应区内有人活动，空调就可持续工作。只有无人活动时，空调方自行关闭，从而实现无人管理。
感应模块的应用十分广泛，可用于：感应式自动水龙头、感应式自动干手机、自动冲厕电路、便池冲水器电路、饮水机自控电路、柜式空调自控电路等等。读者可视实际需要采用之。
有关本文的供货信息，请参见本期第65页广告。
（李耀辉）
