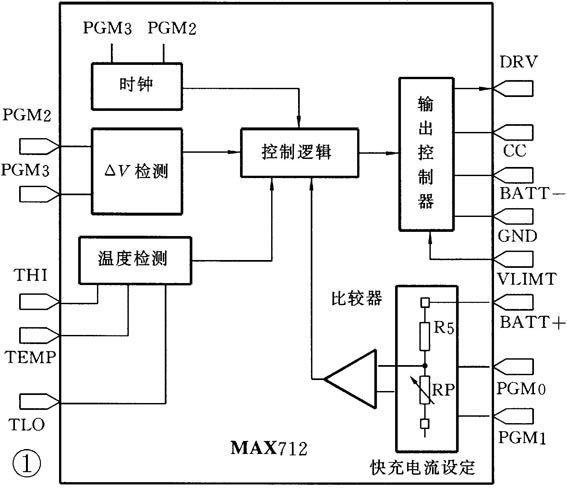

MAX712是MAXIM公司生产的供镍氢电池快速充电的一款控制芯片（图1为方框图）。对电池进行恒流充电，电池的电压将会随时间的推移而增加，当电池充满时，电池的电压将不再增加而保持不变。此时，充入电池的电能将不再转化为化学能，而变为热量，电池的温度会比充电未满时增加许多。据此，判断电池是否充满，一般有以下三种方式：
1.⊿V检测方式：隔一定的时间对电池的电压进行采样，如果⊿荪V/⊿荪t>0，表示电池还未充满，需要继续充电；如果⊿荪V/⊿荪t≤0，表示电池已经充满。
2.温度检测方式：当电池的温度会比充电未满时增加许多时，可认定电池已经充满。
3.充电时间限定：在给定的电流下，根据公式计算出所需要的时间，如果充电时间达到预定值，认定电池已经充满。
MAX712工作原理

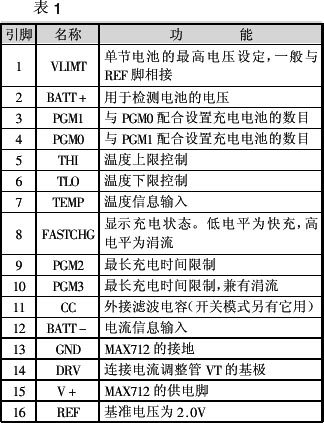

以上介绍的三种检测方式MAX712都具备，其引脚功能见表1。在实际使用中，你可以使用其中的任意一种或综合使用。MAX712具有以下特点：可以充1至16节电池；充电过程中还可以对负载进行不间断供电；检测到电池充满时，自动关闭快充模式而转入涓流充电模式。
当IC加电后，内部复位，时钟开始倒计时，如果温度条件满足，并且每节电池的电压大于0.4V，系统开始对电池进行快速充电。控制逻辑有四路信号输入：时钟的倒计时终止信号，温度检测电路输出的温度满足信号，9荪V检测电路输出的满足信号和比较器的电流反馈信号。以上信号送入控制逻辑后由它作出裁决，再控制输出电路，经DRV驱动电流调整管。如果倒计时结束，或电池电压不再升高，或电池温度有明显上升，这三个条件有一个满足时，控制逻辑作出结束快充而进入涓流充电模式。BATT-将R-sense上的电压信号经过内部放大后送往控制逻辑，经逻辑判断、输出电路、电流控制管等构成一大反馈，使充电过程保持恒流状态。
图2是MAX712用于连续方式的典型接线图，R1为限流电阻，电源通过R1向MAX712提供工作电压，C1为滤波电容，使用时应尽量使之靠近MAX712；VT为电流调整管，R2提供偏流，VD为防倒灌二极管；R-sense为电流检测电阻；C2为滤波电容；当不使用温度检测时，接入R3、R4。
设计说明
1.由PGM0、PGM1的连接来确定被充电电池的数目，见表2。
2.由PGM3、PGM2的连接来设置最长充电时间，见表3。
3.R-sense的选取
MAX712通过检测R-sense上的电压来获取充电电流信息，送入MAX712进行电压放大。阻值选取：
R-sense=0.25V/I-fast ，I-fast为快充电流。
4.R1的选取
MAX712通过R1获得工作电压，流入V+脚的电流需保持在5mA～20mA，R1值为：R1=（V\(_{DCin}\)-5V）/5mA
实用电路
经过验证的电路示于图3，用MAX712给两节5号1300mAH镍氢电池做了一个充电器，选材如下：
VT：2SC940，R1：200Ω，VD：1N4007，R-sense：3只2Ω 1/4W（金属膜）并联。
特性：输入V\(_{DCin}\)=V\(_{CC}\)=6.0V。
快充电流I-fast=380mA，流经R1电流I\(_{R1}\)=6mA，涓流充电流I-trickle=45mA。
以上数据为MF-368指针式万用电表实际测得。
理论设计及计算：只采用了电压跟踪，将温度跟踪取消（没有使用热敏电阻，将⑦脚通过一只68k电阻与①脚相连，一只22k电阻与⑥脚相连，但当充电速率大于2C时，必须使用）。
快充时间：1300mAH/（380mA×0.8）=250min ，其中0.8为电能-化学能转化效率，估计为最低。
MAX712除了连续充电方式外，还可以采用开关充电方式，后者更适用于大电流充电；设计实际产品时，要充分利用FASTCHG脚，使产品具有自动关断功能；尚有更适于镍镉电池充电的MAX713，它与MAX712的唯一差别在于，后者的电压跟踪采用的是电压跌落方式。
编者注：有关MAX712更详细的原厂资料可上网查询：pdfserv.maxim_ic.com/arpdf/MAX712-MAX713.pdf。
（王毅航）
