3210发射机故障检修

相对于接收机射频故障，发射机的检修一般比较简单。利用WINTESLA软件启动发射机，并将发射机设置在GSM60信道，功率级别设定在15。

用频谱分析仪感应检查，看有无902MHz信号，若有，应是发射机信号参数的问题。主要检查功率放大电路。若没有902MHz信号，主要应检查发射机的信号产生电路。

1. TXI/Q的检查

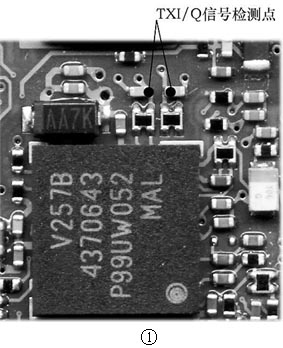

用WINTES-LA软件启动发射机，用示波器在电阻R708、R710处检查，看TXI/Q信号是否正常，如图1所示。若不正常，需检查音频模块N200电路。若TXI/Q信号正常，则进行下一步的检测。

2. 有902MHz信号输出

若有902MHz信号输出但手机不能上网，需注意检查手机信号参数上的问题。

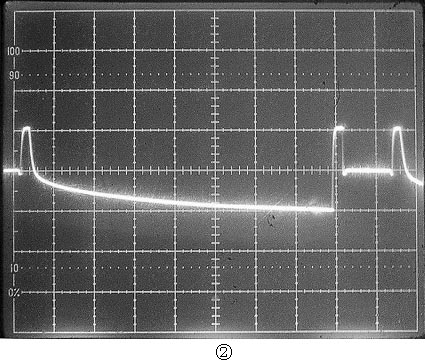

在发射机方面，主要注意发射信号的脉冲参数、相位参数、频率参数。但这些参数对一般的维修人员来说是无法检测的。可首先用WINTESLA启动发射机，用示波器检查中频模块N700的波形（图2），如不正常，应检查更换音频模块。

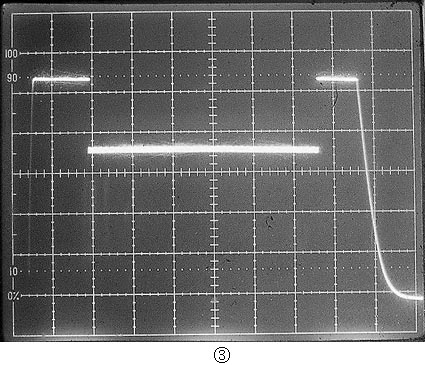

若N700的波形正常，用示波器检查电阻R732处的波形是否正常，如图3所示。若不正常，应更换N700。

若以上都正常，应主要检查功率放大电路特别是控制信号线路上的电阻和电容。若电容无问题，更换功率放大器。

3. 没有902MHz信号输出

从3210发射机电路分析，若没有902MHz信号输出，应检查N700、N600电路。

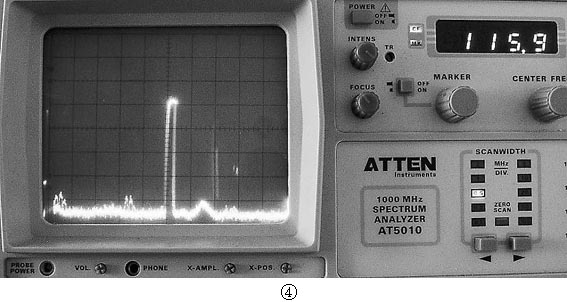

首先，启动发射机，用频谱分析仪在电阻R732处检查有无116MHz的发射已调中频信号输出，如图4所示。若无，检查VTX电源。

若VTX电源正常，更换N700；若VTX电源不正常，检查电源模块N100及V103。

若R732处有116MHz发射中频信号，检查N600的焊接、更换N600模块。
