ATMEL公司继89系列单片机之后，又在90年代推出了采用高性能RISC指令的90系列单片机，一般我们把这个系列称为AVR系列单片机。该系列单片机具有速度快、性能强、可反复编程、加密性好等优点，将逐渐取代原来的89系列单片机。这里将介绍一款AVR编程器的制作以及AVR单片机仿真调试软件。
AVR串行编程器的制作和使用
我们设计的这一款AVR串行编程器最大的优点是成本低廉、支持芯片类型多、使用方便、编程软件为Windows版中文界面、容易操作。
需要注意的是由于是串行编程，对于部分AVR芯片，不能编程所有的芯片配置位，其中包括串行编程允许位（SPIEN），如果SPIEN位未编程，本适配器将不能支持该芯片（不过对于新芯片，出厂时都默认允许串行编程功能）。
90S1200
90S2313、90S2323、90S2333、90S2343
90S4414、90S4434、90S4433
90S8515、90S8535

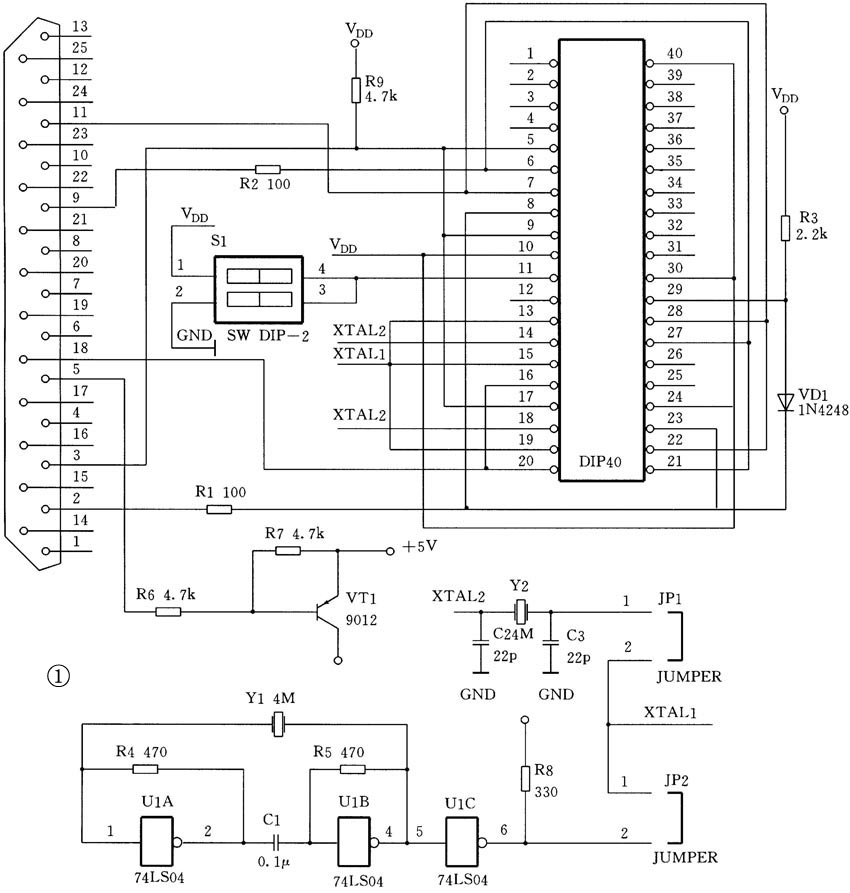

该电路的原理图如图1所示。
电源部分
电源部分有多种方案，但实际上要求是一样的，只要能提供+5V即可，电流消耗很小，几十毫安即可。
第一种方案是采用外置电源，可以采用普通的9V外置电源加上一个简单的7805稳压电路。
第二种方案是从声卡的游戏口提供电源。声卡的+5V引脚是直接连接到计算机电源的+5V输出的，因此能够提供很大的电流。声卡的游戏口共15针，其中①、⑧、⑨脚是+5V，④、⑤脚是地。

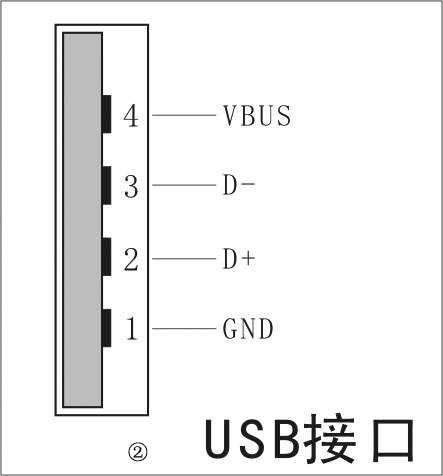

第三种方案是从计算机的USB接口提供电源。计算机的USB接口通常情况下，可提供+5V、100mA的电流。我们此次就采用了这种方案。USB接口共4个引脚，两边的两根分别是+5V（VBUS）和地（GND），如图2所示。
振荡电路部分
为了对AVR单片机进行编程，需要为它提供一个振荡源。振荡电路可采用两种方式，一种是由74LS04为核心的外部振荡电路。另一种是由一个4M晶振和两个电容以及单片机内部电路组成的振荡电路。
对单片机而言，有两个外部振荡引脚：XTAL1和XTAL2，当外接晶体振荡时，XTAL1和XTAL2分别接4M晶振的两个引脚。当使用外部振荡源时，XTAL1是外部振荡源输入脚，XTAL2则要求悬空。
电路原理图中的JP1和JP2两组跳线是用来根据不同的芯片选择振荡电路引脚连接方式的。
主电路部分
三极管9012组成了电压控制部分的电路。外部的+5V电源（这里是从USB接口引入的）接在9012的e极，9012的c极接VDD，给电路各部分提供电源。并口的⑤脚接9012的b极，起到控制作用，编程器软件可通过控制并口的⑤脚的信号来控制+5V电源的通断。

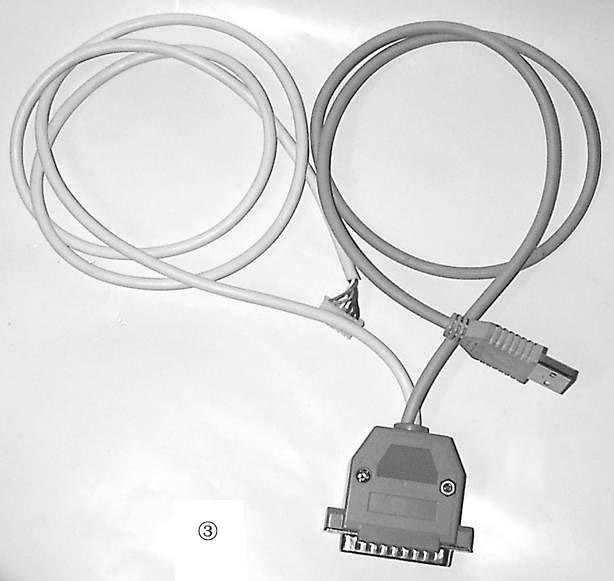

主电路部分很简单，没有太多的元件，只有连线稍微复杂一些。电路通过一根6芯电缆连接到并口，为了使用更方便，USB电缆没有连接到主电路板，而是连接到了并口壳子中，因为计算机的并口与USB接口离得很近，因此USB电缆也不需要太长。做好的电缆如图3所示。
为了让用户使用起来更方便，我们对电路进行了优化，这样仅用了一个活动插座就支持所有的芯片，芯片的插入位置也很容易记忆。不过当用于编程不同的芯片时，需要调整一下编程器上的几个跳线。具体的调整方法如图4所示的两个图（注：在制作时，笔者用跳线代替了DIP开关，两者并无区别，你可根据情况选择）。
3.电路调试
在不插芯片的情况下接通电源（即连接好USB插头），测量VT1的射极，电压应为+5V。如果没有问题，就可以联机调试了。启动软件，进行读取操作，此时测量活动插座的⑩、，正确的电压应为+5V。如果测试都通过的话，就可以用它来编程了。
4.软件使用
本软件嵌套在电子DIY多功能编程器软件2.11版中。首先要安装电子DIY多功能编程器2.11版，安装方法与普通软件相同，安装完毕后，启动该软件，在“选择芯片”菜单下的AVR（串行编程）中选择你要编程的芯片，选中后界面如图5所示。再选中右侧活页夹“芯片设置”下的“使用AVR编程器”，这时会出现一个对话框，提示“选中此项将使用AVR编程器进行编程（不需要配合多功能编程器），确定吗？”，选择“YES”即可。软件将保存你的选择，下次启动该软件时，无需再次设置。
编程示范
首先要将AVR串行编程器连接到计算机。该编程器有两个接头，一个是DB25并口接头，一个是USB接口，USB接口是用来提供电源的。先将DB25接头插入计算机的打印口，然后将USB插头插入计算机的任一USB接口。
然后启动编程器软件，在菜单项中选择待编程的芯片型号，再选择使用AVR编程器。在系统参数栏中有芯片位置，可根据提示将待编程的芯片插入编程器插座的正确位置，然后锁紧。软件中的所有设置项一般情况下一律使用默认值。
在向芯片写入新程序之前，要先清空芯片的内容。具体的方法是在菜单“命令”下选择空检查，检查芯片是否为空，如果不空的话，执行菜单“命令”下的擦除即可将芯片内容清空。
在菜单“文件”下选择“打开”，在出现的对话框中选择你要写入芯片的程序。这时该程序的内容将出现在编程软件的数据区。对于单片机来说，还需要对配置位进行设置。在右边的芯片设置项下有AVR设置，你可以在这里设置芯片的各个配置位。 所有的设置完成后就可以进行编程了。单击编程按钮或者命令菜单下的编程/测试，会出现编程进度条指示编程进度。当提示编程完成时，就可以取下芯片了。
软件中还有一项是：不验证签名位。这是考虑到有的旧芯片无法读取芯片签名位，为了能对这种芯片进行编程，可选中这一项，这样软件将跳过签名位验证，直接进行编程。读者可到ediy.yeah.net上下载此软件。下期，为大家介绍AVR仿真调试软件的使用。
电子DIY工作室
