故障现象：
一台索尼MZ-R700型MD机读碟、播放、录音都正常，但是只有单声道输出。
拆机步骤：
初步认为是耳机的问题，可是换另外一副好的耳机进行试机时还是如此，看来可能是由电路故障引起的。对于MD的维修，因为其集成度高，机械结构精密，且维修资料很少，故给维修人员带来了较高的难度。为了找出故障所在，只好对其实施“大解剖”。

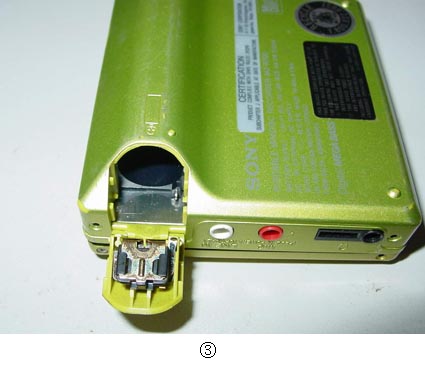

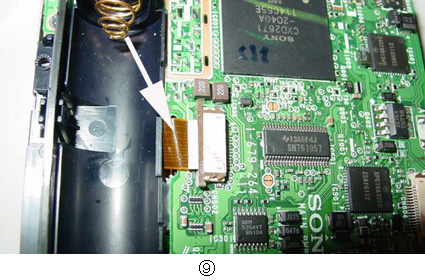

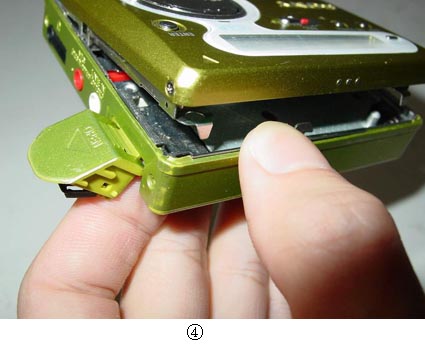

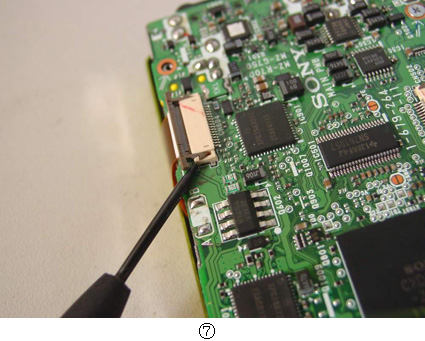

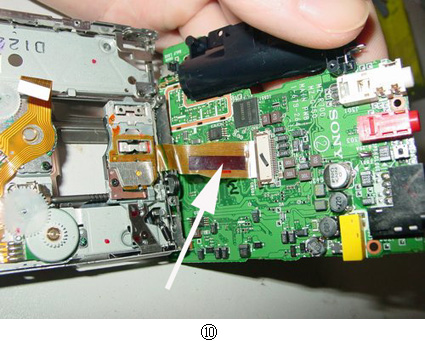

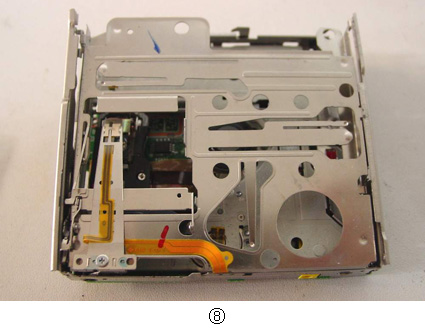

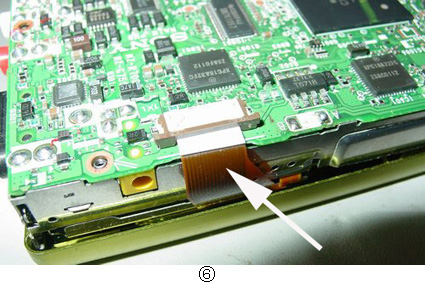

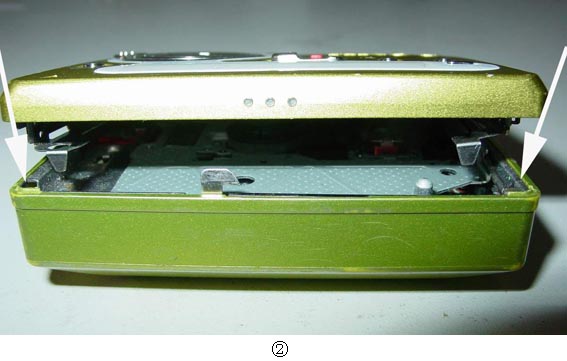

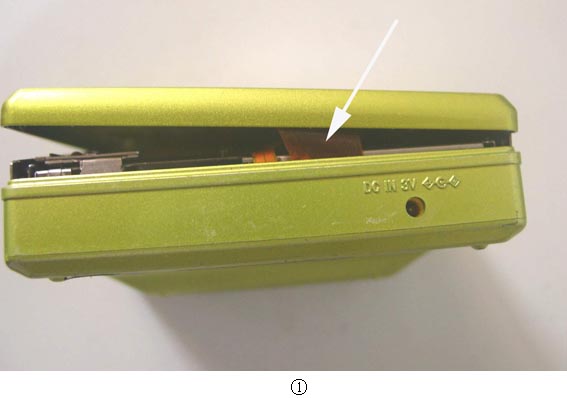

先拧开面板盖的螺丝，但要注意，别以为把面板盖的螺丝拧开了就可以把面板拿出来啦，只要细心观察便可知道，面板的控制电路还有一根线排连接到主板上（见图1）。如果你稍为粗鲁点就有可能把线排弄断，所以不要急，再把后盖板上的螺丝拧开。但是尽管如此，因整个机械部分与机盖嵌得十分严密（见图2），所以还是不能轻易把机械部分与电路板一齐取出来。这时可以打开电池盖（见图3），把食指放到里面轻轻地往上顶起（见图4），就可以把整个机械部分和电路板与后盖板脱离出来，这样便可看到密麻麻的IC和贴片式元件（见图5）。为了更好地跟踪线路，只好把电路板单独拆下来。首先取下连接到面板电路的线排（见图6）。拆线排时也要讲究一定的技巧，只要用小改锥将夹紧线排的小卡子向外推出来（见图7），再用镊子就可以轻易地把线排取出来。如果预先没有将小卡子向外推出，只是一味用力把线排拔出来的话，就会很容易因用力失控而弄断线排，这点要特别注意。取下线排后，便可以轻易地使机械部件、电路板与面板完全脱离开来了（见图8）。接下来就可以将机械部件和电路板拆分开来，同样也要先取下连接到电路板上的主导电机的线排（见图9）。但是这时也要注意，因为机械部分的激光头也有个线排连接到电路板上（见图10），故若要完全分离开机械部件和电路板，也要注意先在电路板上把该线排取下，否则也会很容易地把激光头的数据传输线排弄断的。

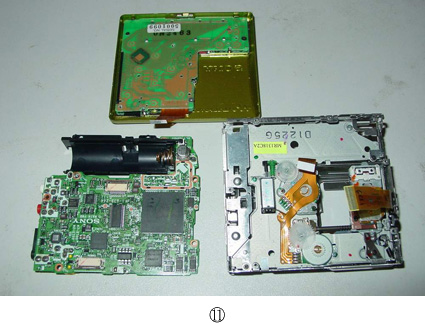

到此，就已经真正地把R700的各个部件完全拆卸出来了（这样对查找电路就方便多了，见图11）。总的来说，拆机时要注意两点：一是不要过度用力，以免把机械弄变形了；二是要注意线排，稍不注意就有弄断的可能性。
检修过程：

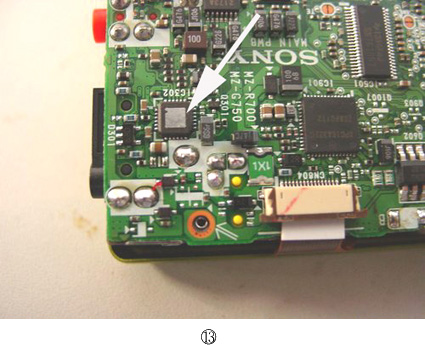

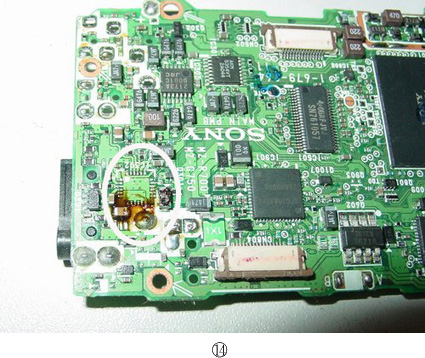

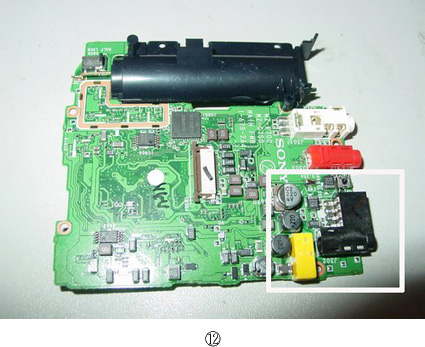

对于只有单声道输出的故障，最大可疑的对象就是音频D/A和功放电路出问题。当然，如果电路设有分开左右声道静噪的，若静噪管击穿了也会导致某一声道没有输出的。首先从简单的入手，用表测量耳机插孔与电路板上的触点是否完全接触好了，经测量并没有发现虚焊的现象（见图12）。再仔细查找电路，IC302为功放IC（见图13，不过此IC并没有标明型号），试图给其补焊，然后接上这些线排开机检查，还是原来的故障。在通电约两三分钟，用手触摸到功放IC有异常发热的现象，怀疑是功放IC不良。将功放IC焊下（见图14），因为笔者有一块以前废弃了的R700的电路板，故把它找出来，用原来的功放IC代换过去。然后拼装好电路和机械，开机，R700又可以正常工作了。
（小辛）
