故障原因分析
彩电自动搜索选台并存储的主要工作原理是：CPU首先检测从同步分离电路送来的行同步信号或行一致性检测（符合门）电路送来的识别信号（如LA7680的、TDA8362④脚就是识别信号输出端）。如果检测到上述信号，CPU就判断搜索到了节目，然后CPU控制调谐电压的上升率，放慢搜索速度，进入微调阶段。这时CPU通过检测由中放送来的AFT电压是否通过AFT控制电压S形曲线中点来判断是否得到准确调谐点。如果上述两个条件同时满足，CPU才向存储器发出控制信号和存储数据，使存储器存储有关信息。然后CPU使频道预置号自动加1，继续下一电台（频道）的搜索工作。如果上述两信号之一未被CPU检测到或检测到的信号不正常，均会导致机器搜索不停。
由于CPU判断以上两信号时有个时间差，因此表现出的故障也略有差异。当行同步等识别信号丢失或不正常时，反映在荧屏上的图像是一晃而过，毫无停顿感。而AFT电压错误或丢失时，反映在屏幕上的情况是：当图像出现时，能放慢搜索速度，并稍作1秒钟左右的停顿，但频道号不能自动加1，然后又继续向前快速搜索。
1. 搜索不停故障的原因
① 图像中放IC外接AFT移相（如TA7680外接中频变压器，注：现在单片IC彩电多数没有此中频变压器）失谐，或AFT信号传输电路损坏。
② 图像中放IC外接的图像检波中频变压器（如LA7680外接中频变压器、LA7685紜{6}、紝{6}脚外接中频变压器）失谐。
③ 送往CPU的行同步等识别信号或AFT信号丢失。含CPU与信号传输电路的接口电路故障。
④ 高频头VT端子调谐电压不稳。
⑤ CPU本身故障。
上述搜索不停故障肯定会导致不能存台。除此以外，还有另一种情况，即机器在预调时，图像能在规定时间内稳定地停留在荧屏上，频道号也能自动加1，但不能将搜索到的节目进行存储，这类故障称为存储器不能存台。
2. 存储器不能存台的故障原因
① 存储器的工作电源（一般为5V）；写入、擦写电源（如M58655P的-30V）；RAM（随机存取）型存储器数据保持电源（如老式飞利浦彩电一般采用外接电池组作为数据保持电源），无电压或电压异常。
② 电源接通时序发生错误。正常应先接通工作电源，再接通写入、擦除电源。电源断开时应先断开写入、擦除电源，再断开工作电源。工作电源端滤波电容变大，或写入、擦除端滤波电容失效均可能造成存储器电源接通时序发生错误而不能存储节目。
③ 存储器IC本身损坏。
④ CPU与存储器之间的接口电路发生故障。这是指存储器与CPU各自独立的彩电，现在有的新型大屏幕彩电已将存储器与CPU做成一块IC，就不存在这个原因。
故障检修方法
检修自动搜索不能存台故障常采用观察法与电压法。即观察荧屏出现图像时的变化情况来判别是属于搜索不停故障，还是属于存储器不能存台故障。然后再通过检测有关部位电压来确定故障点。以下分别介绍。
1. 搜索不停的检修
重点是检查CPU的调谐识别信号端口电压，即CPU行同步信号或行一致性检测信号输入端口和AFT电压端口在搜台时的变化情况。因为CPU的行同步信号输入端和行一致性检测信号端口电压，在荧屏没有图像和出现图像时的电压值是不同的。也就是说，在搜索到图像时，上述端口的电压会发生变化。若没有变化，就说明识别信号没有到达CPU，则应对CPU与行同步分离电路（或行一致性检测电路）之间的接口电路（信号传输电路）进行检查。
同理，用电压表监测CPU的AFT电压，在收到电台时该电压应发生变化；对于双中频变压器（即图像中放IC有独立的视频检波和AFT移相中频变压器，如TA7680就有独立的上述两中频变压器）应有2～4V的变化；对于单中频变压器（即图像检波与AFT移相合用一个中频变压器，如TDA8362②、③脚外接中频变压器）应有0.5～1.2V的变化。有的CPU（如M50431-101SP）采用两个AFT识别端子（即+AFT和-AFT），在收到节目时，这两个端子电压应有对称性1V左右的变化（即一个端子升高，另一个端子降低）。如果收到节目后，CPU的AFT端口电压没有变化或变化很小，一般情况下是AFT移相中频变压器或图像检波中频变压器失谐，可在不收台的情况下，检测高频头AFT端子或中放IC AFT端子输出电压。正常情况下，双中频变压器彩电一般为6～6.5V，单中频变压器为3～4V。若实测值与正常值偏离较多，则基本可认为是中频变压器失谐。
恢复谐振的方法是：可收看一较弱信号的频道，先调整图像检波中频变压器，使图像画面及伴音最佳，然后在监测AFT电压的情况下，微调AFT中频变压器，使AFT电压回到正常值范围内（对于单中频变压器就只需调整该中频变压器磁芯，使AFT电压回到正常值范围内来）。然后换一个频道后又再重新切换到原频道，看图像质量能否保持它原来的最佳状态。若有跑偏现象，说明AFT中频变压器还未完全校准，还需进行重新调整。调整时，还可边调边进行自动搜台实验，若所有应收到的频道均能在最佳画面时存入，且不论是正向搜索或负向搜索（如M50431-101SP就属一例），则表明两中频变压器已恢复谐振状态（单中频变压器亦如此）。
如果在调整时，始终找不到最佳点，则说明中频变压器内谐振电容变值过多或漏电，需更换谐振电容。通常是将原谐振电容捣碎，并在印板反面对应脚位加焊一小高频瓷片电容。由于不同中频变压器内附电容值不同，具体数值请查阅有关资料（一般为51～82pF）。作为应急可在原谐振电容的印制板位置加焊一只100k电阻（电容仍保留），或干脆换一同型号中频变压器，不过换新中频变压器后，也需进行谐振调整，但调整磁芯不会超过2圈。
2. 存储器不存台的检修
先检查存储器的5V工作电源和写入、擦除电源（对于RAM型存储器还应检查数据保持电池组，一般为2.4-3.0V）是否正常。若上述电源均正常，可对电视机的有关模拟量进行检查，如音量、色度、亮度等的存储是否正常，若也不能记忆（存储），在排除存储器电源的接入时序错误的因素后，可再对存储器的片选端子（常标CE或CS）电压进行检测，例如：在自动搜索到节目后，由于CPU要通知存储器存储，所以这时存储器的片选端子电压会有所变化（根据存储器类型有的变高、有的变低）。若根本不变化，在排除CPU至存储器的接口电路有故障的前提下，说明CPU和CPU的控制端口有问题。反之，若电压能变化，则说明存储器已经损坏。

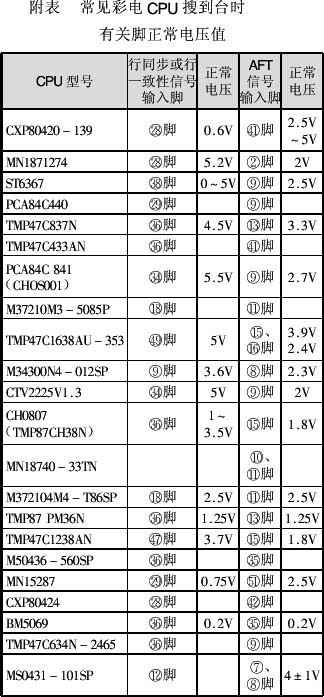

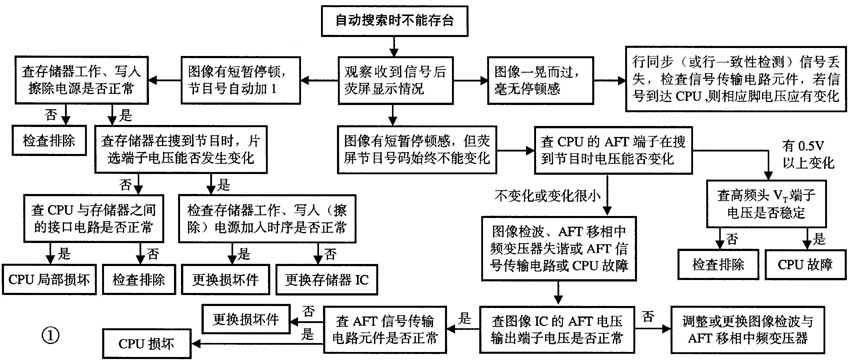

为了帮助您检修，附表给出了常见彩电CPU搜到台时行同步（或行一致性检测）识别信号和AFT信号输入脚号及正常电压值。图1是自动搜索时不能存台故障检修思路程序图，供参考。
故障检修实例
例1：一台长虹C2591型彩电自动搜台时图像一晃而过，原来存好的节目彩色、图像均正常，但却无伴音，10分钟后自动关机。

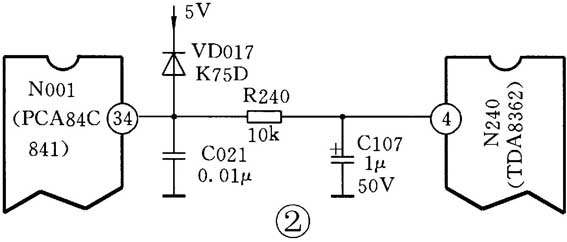

从现象分析，CPU（PCA84C841）未检测到电视识别信号的可能性较大，经测CPU果然无高电平输入。经查图像（解码）块N240（TDA8362）④脚（收到电台识别信号输出端）电压只有不稳的1V（正常约5V）。关机后测该脚对地只有10k左右的不稳电阻，据此，说明N240④脚至CPU的线路上有元件不良。果然查出是CPU外接瓷片电容C021（0.01μF，见图2）严重漏电，更换后故障排除。
例2：一台长虹C2591型彩电在自动搜索图像时有短暂停顿感，但无台号出现，也不能存储。

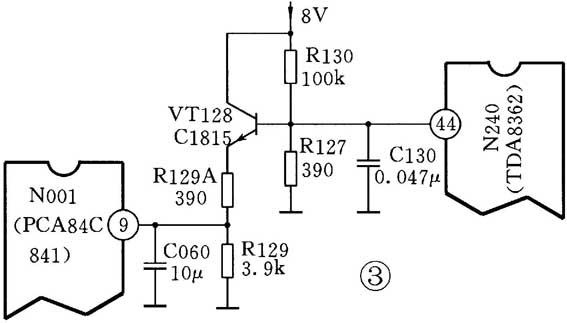

由故障现象分析，很可能是CPU（PCA84C841）⑨脚未检测到AFT信号，因而不能发出存台指令。经测⑨脚电压几乎为零（正常约2.6V），再测N240（TDA8362）（AFT信号输出）电压3.5V，正常。显然故障在N240至CPU⑨脚之间的信号传输电路上，果然查出信号滤波电容C060（0.01μF）已完全短路（见图3），更换后，台号出现，存储恢复。注意：长虹彩电中的瓷片电容漏电或击穿的现象较多。
例3：一台TCL（王牌）2566彩电自动搜台时，图像能稍作停顿，但出现的台号不能自动加1，且出现的图像质量也不是很好。
这是典型AFT中频变压器失谐故障表现。经测高频头AFT端子电压只有2.1V（正常4.5V），再测IC201（LA7685）（AFT移相中频变压器外接端，见图4）电压只有2.1V、2.0V（正常3.1V、3.0V），显然AFT移相中频变压器T105的确失谐。于是用电压表监测高频头AFT端子电压，再用改锥微调T105磁芯（调整时磁芯位置先作好记号，若无效或变差要立即复原），发现在逆时针旋动时，AFT电压升高，当调到3/4圈时AFT电压达到最高（约5V），但图像质量开始变差，然后再稍顺时针旋进一点，此时电压回至4.5V，图像质量最佳。试机，所有的应存储的频道均能存储，且图像质量比以前大有提高。
例4：一台金星C5128彩电自动搜台时，所出现的图像一晃而过，节目号不能加1，且收看原来存储的电台时还有跑台现象。
这种现象说明CPU可能没有检测到电台识别信号，故不能放慢搜索速度。参照图5，测中放块N301（TDA4501）（同步解调）电压为5.6V（正常6.6V），测（行一致性检测输出）电压为2.7V（正常为9V），再测（AFT信号输出）电压为4.8V（正常为6.5V）。而影响上述电压不正常的重要原因就是N301外接视频检波中频变压器Z385（3T09）失谐。焊下检查，发现Z385内附谐振电容镀银层已开裂脱落。查资料得知内附电容容量为75pF，将原电容捣碎，在印制板反面对应位置焊接一只75pF高频瓷介电容后试机，一切恢复正常。
例5：一台高路华TC3418型彩电在自动搜索时图像一晃而过，台号不能变化。原先在收看中还有跑台现象。
首先检查CPU（TMP87PM36N）（行同步信号输入）电压，在收到电台信号时上升至1.25V，（AFT信号输入）电压也达到正常值的1.25V，据此，说明存台的两个条件基本具备，那么为什么荧屏图像还一晃而过呢？联想到机器还有跑台故障，说明CPU输出的调台V\(_{T}\)电压不稳，或数/模转换（接口）电路有问题，也有可能是高频头内部调谐回路有元件不良而致使V\(_{T}\)电压不稳。测高频头V\(_{T}\)端子电压，发现每切换一个频道后，电压立即缓慢下降。再测CPU①脚（选台PWM电压输出端）电压却恒定不变。显然，故障在数/模转换电路或高频头本身不良。于是断开高频头V\(_{T}\)端子与印制板连线，再测印制板上V\(_{T}\)电压却稳定不变，至此可确定为高频头内部调谐回路有元件变质，更换高频头H001后，一切恢复正常。
例6：一台长虹CK51A型彩电遭雷击后不能开机，经更换CPU后能开机（只是待机指示灯亮）需再按“待机”键机器才能正式启动。在自动搜索时画面能短时停顿，节目号也能自动加1，但预调结束后，所有电台均未存入存储器。
由现象分析，故障很可能在存储器。经查，在自动搜台时存储器D902（M58655P）的片选端子电压能发生变化，这说明CPU已向存储器发出存储指令及数据。查D902①脚（工作电源端）、②脚（写入、擦除电源端）电压均正常，故确认D902损坏，更换后试机，机器能一次启动，存储功能也恢复。注意：D902②脚电压标注为27V，正常情况下实测-12V，与D902相关的电路见图6。
说明：有的CPU没给出有关脚电压值是因为在不同机型上电压值不同。
（王绍华）
