本期我们介绍一款小型书架音箱，这款音箱适合与在听音环境较小的情况下使用。
扬声器选择

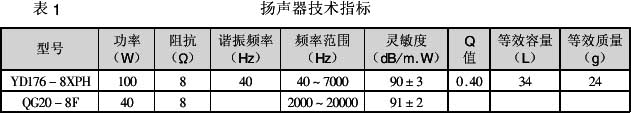

南鲸扬声器是国内著名的扬声器制造厂南京电声股份有限公司生产的产品，该厂的产品频响宽、失真小、音质优美、承受功率大，而价格相对较低，很适合自制音箱的音响爱好者选用。本文介绍的书架音箱，扬声器依然采用该厂的产品。中低音单元选用该厂生产的高档PP盆6.5英寸扬声器，型号为YD176-8XPH；高音采用音质亮丽的钛膜球顶高音扬声器，型号为QG20-8F。扬声器技术指标如表1所示。
箱 体 结 构

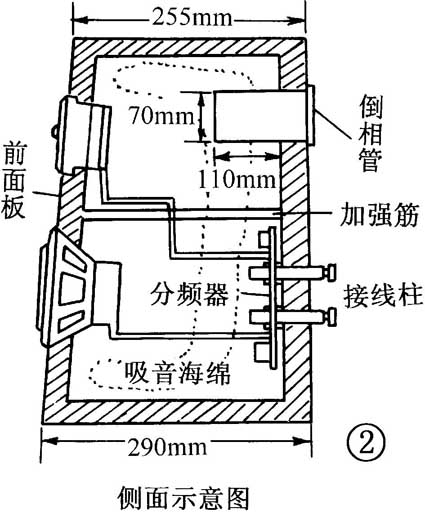

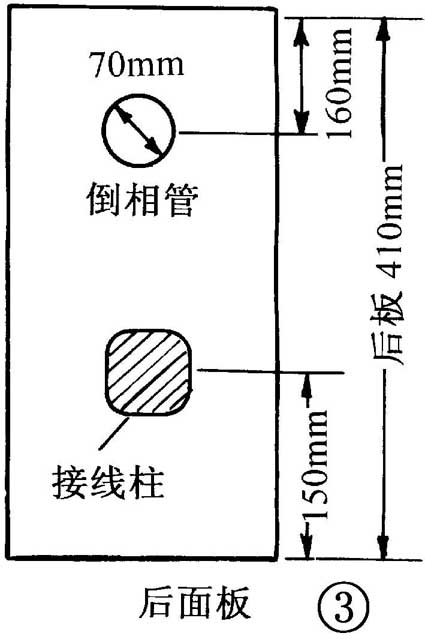

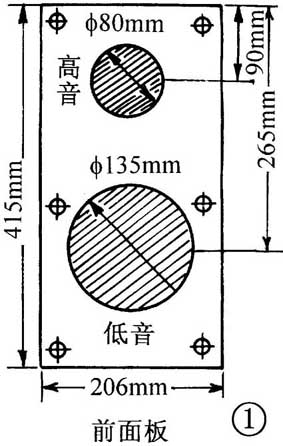

这款书架音箱的外形与市面常见的书架音箱不太一样，它的前障板是稍向后倾斜的（见图2），这样可以达到更好的相位衔接。该款音箱的高、深、宽分别为410mm×290（255）mm×206mm（有效容积约21L）。各面安装示意图分别如图1～图3所示。本音箱箱体选用18mm厚的松木板制造（用厚15mm以上的中密度板也可以）。由于低音扬声器口径较小，若想获得良好的低频重放效果，箱体制作工艺十分重要。为了保证整个箱体具有足够的刚性，箱体四壁还增设4个横截面为20mm×20mm的加强柱。
倒相孔设在箱体背面上方，长度为110mm，笔者是从直径70mm的PVC工程塑料管截下110mm长的一段代用。由于倒相管在背面，所以，摆放时音箱后面板不要紧靠墙壁，要距墙壁等大面积反射面15cm以上。另外需要注意的是在高音扬声器单元后面，应当用吸音材料做个护罩，以减少来自低音单元的声波冲击与干扰，使高音更明亮。扬声器的接线质量一定要好，用4N或者5N无氧铜线均可，连线尽量短粗为宜。
分频器的制作

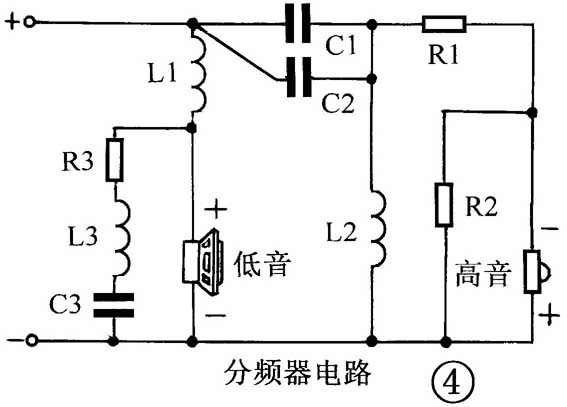

虽然一阶分频器制作比较容易，但是一阶分频器在分频点及以下的频段信号衰减太慢，这样会造成过大的功率进入高音单元，引起的振膜位移超出线性位移，可能产生了较大的失真。因此笔者采用12dB/oct（-6dB降落点交叉分频）的两阶高通分频器（高音正接）。图4是笔者根据所用扬声器设计的一款二分频器电路，分频点选在3.4kHz。可能是笔者所用高音扬声器的灵敏度较低音扬声器高，在试机时，笔者觉得高音有点吵，故又在高音通道中加入了R1、R2组成的衰减网络将高音衰减1dB，使高低音响度基本一致。由于厂家生产的同型号扬声器参数会有所差异，若读者在制作时觉得高音较暗时，可以试着将R1、R2去掉。R3、L3、C3组成的LCR电路用来吸收3kHz附近的30Ω阻抗峰，使用该滤波回路后，阻抗峰被限制在8Ω，10Hz～100Hz间的阻抗被限制在3.5Ω～8Ω之间，200Hz～800Hz之间阻抗被限制在4.5Ω，所以若使用电子管机时应接在4Ω端口。

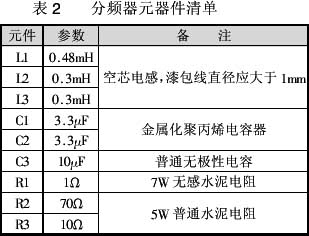

C1、C2为高频耦合电容，此电容对音质影响极大，最好选用金属化聚丙烯电容器。在该电路中采用了C1、C2两个电容并联的方式，这样可以减少电容高频内阻对高频信号的影响，提高高音的清晰度。电容器C3采用普通无极性电容器即可。分频器所用元器件的电感量、电容量及电阻值如表2所示。安装时需要注意的是高音扬声器应反相连接，否则，将会使中音空洞乏力，失去应有的平衡。
很多发烧友在制作音箱时都喜欢在音箱前面加一个面网（亦称面罩）来装饰音箱，鉴于目前各类刊物对其介绍较少，在此，笔者再简介一下面网的制作方法：为了便于拆卸，面网与音箱的连接一般都用子母扣连接。子母扣的外形如图5所示。通常情况下，母扣安装在音箱前面板上（如图1中的小圆孔），子扣安装在面网上，在安装时可以用电钻在需要安装的位置先打一个小孔（与母扣或子扣外径相当），然后再用粘胶把子母扣粘结在面网上即可。面网的布料可以采用黑色或其他颜色的尼龙布来制作，面网的框架形状可以是方形，也可以是其他多边形。面网框架采用4根横截面为20mm×20mm的木条即可胜任。由于木条较窄，在安装时可在四个角加上一些辅助固定木板（见图6）。若有木工刨床的话，最好在木条上刻一道沟槽（见图7），这样就可以将布料用薄木条压钉在木框上。
（科林）
