新型数码彩电单频处理电路TA8776N

🏠 首页 《无线电》杂志 2002年 🔗 第8期 🔗 第7页 分类:视听园地 🔗 王忠诚 🔗

TA8776N是高档数码彩电常用的音频处理电路,目前,长虹、康佳、海信、厦华、创维、高路华等品牌的一些高档机芯,都使用TA8776N来处理音频信号。

TA8776N主要功能

TA8776N是日本东芝公司推出的音频处理电路,采用I\(^{2}\)C总线控制方式,它内含L/R开关、音频移相器、高/低音调节电路、音量调节电路、左右声道平衡调节电路、环绕电平调整电路、模拟环绕声及杜比环绕声处理电路等。它在I\(^{2}\)C总线的控制下,完成音量、音调及平衡调整,还可进行环绕声通/断控制及环绕声效果选择。TA8776N具有如下一些功能特点:

① 双声道立体声处理功能。

② 环绕声处理功能,能对音频信号进行移相处理、加减运算处理,形成环绕声效果。

③ 音调控制功能。

④ 音量控制功能。

⑤ 左右声道平衡调节功能。

⑥ DAC控制信号输出功能。

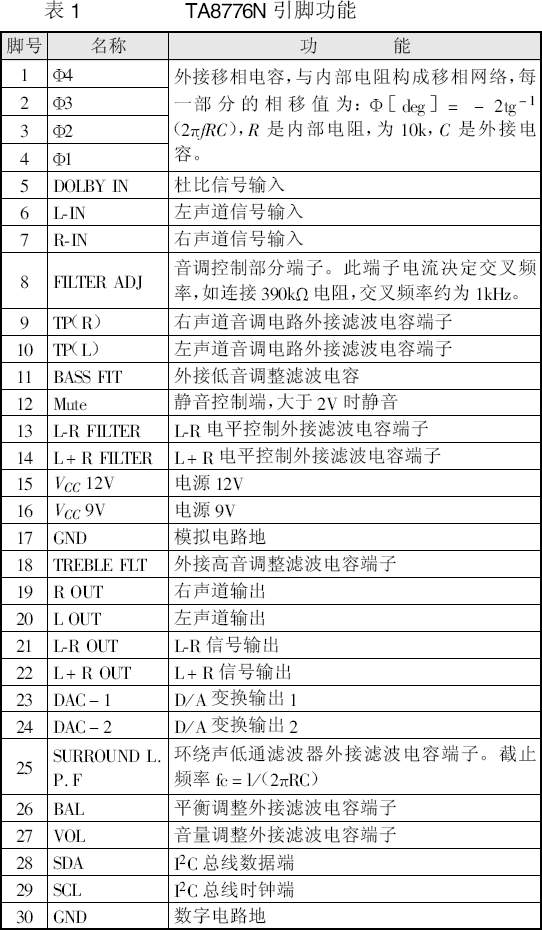

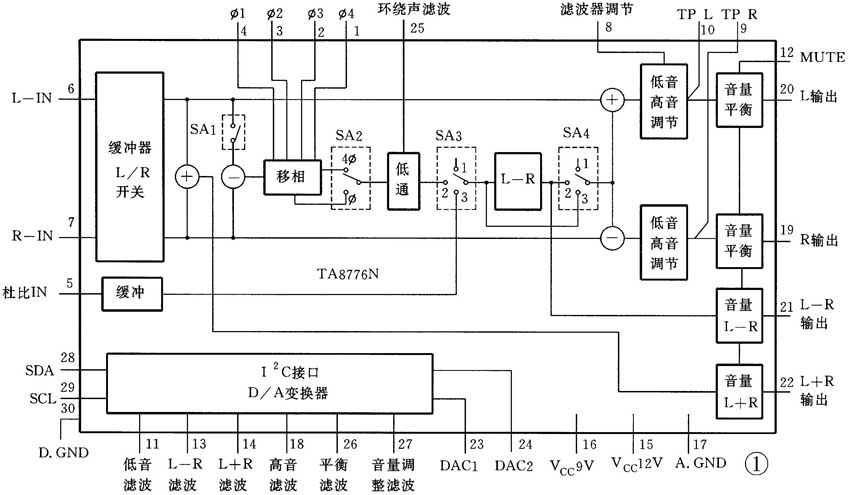

TA8776N内部框图如图1所示,各引脚功能见表1。

图1
图1 🔍原图 (850×495)
图10
图10 🔍原图 (542×930)

TA8776N工作过程

R、L音频信号从TA8776N的⑥脚和⑦脚输入,在TA8776N内部,音频信号先经缓冲处理后,送至L/R开关,L/R开关在I\(^{2}\)C总线的控制下,可实现下列输出模式:

(1) 双声道输出模式:将⑥脚和⑦脚输入的信号进行处理,再分别从和输出。

(2) 单声道输出模式:将⑥脚(或⑦脚)输入的信号进行处理,从和输出,此时,电路只选用一路输入信号。

(3) 双声道互换输出模式:将⑥脚输入的信号进行处理,从输出;而将⑦脚输入的信号进行处理后,从输出。

L/R开关输出的信号可通过SA1送至减法器,在减法器中进行减法运算,形成差信号。差信号经移相处理、低通滤波后,再与R、L直通信号相加、减,形成带环绕效果的音频信号,最后经音调、音量及平衡调节后,从和输出。TA8776N还能从输出L-R信号和从输出L+R信号,L+R信号无环绕效果,L-R信号有环绕效果,它们可用作其它音源。

TA8776N的①脚~④脚外接移相电容,它们分别与集成块内部电阻构成四节RC移相网络,使差信号产生几十毫秒的延时,以便混合后的信号具有环绕效果。为静音控制端,大于2V时,电路处于静音状态。

开关SA1~SA4受I\(^{2}\)C总线控制,通过改变SA1~SA4的接通方式,可实现环绕声通/断控制及环绕声效果控制。

事实上,在接收非立体声广播电视信号时,⑥脚和⑦脚输入的信号为同内容信号,不具备立体声效果,因而经TA8776N处理后的信号也不具备立体声效果,而是伪立体声信号。TA8776N还具有杜比环绕声输入功能,但由于电视广播没有传送杜比环绕声,故杜比信号输入端子(⑤脚)通常悬空。

I2C总线对TA8776N的控制

TA8776N的、为I2C总线控制端,CPU通过I2C总线向TA8776N传送各种控制数据,完成各种控制任务。CPU对TA8776N的主要控制项目有:输出模式控制、音量调节、左右声道平衡调节、高音调节、低音调节、环绕声电平调节、L-R及L+R电平调节、环绕声模式选择、环绕声通/断控制及静音控制等。

TA8776N在I\(^{2}\)C总线系统中的地址为80H,共有9个子地址(01H~09H),每个子地址中可存储8位二进制数,CPU通过I\(^{2}\)C总线向子地址中写入不同的数据就可实现相应的控制功能。子地址01H中的数据用来控制低音;02H中的数据用来控制高音;03H中的数据用来控制音量;04H中的数据用来控制L-R电平;05H中的数据用来控制L+R电平;06H中的数据用来控制左右声道平衡情况。

子地址07H中所存的8位二进制数所代表的控制功能如表2所示。

图3
图3 🔍原图 (463×95)

解释:07H中的高两位(第7位和第6位)为D/A变换输出控制,即控制TA8776N的和输出电平,当第7位和第6位数据分别为00/01/10/11时,和输出电平分别为HH/HL/LH/LL。

07H中的第5位和第4位用来控制R/L输出模式,当这两位数据为11时,为正常输出模式,即输出L,输出R;当这两位数据为10时,为L模式,即和均输出L信号;若为01时,则为R输出模式;若为00时,则为反向输出模式,输出R,输出L。

07H中的低4位用以控制TA8776N中的SA1~SA4的接通情况,共16种组合,这里不一一列举。

子地址08H中的数据与静音控制有关,静音情况主要取决于低两位数据的设置,当低两位(次低位与最低位)数据为“00”时,电路不静音;为“01”时,与不静音,但和静音;为“10”时,和静音,但和不静音;数据为“11”时,所有输出口全部静音。

09H中的数据用于滤波调节控制,调节范围为0~0F。由于这9个子地址分别对应不同的控制功能,因此CPU可通过I\(^{2}\)C总线向各子地址中写入相应的数据,就可完成相应的控制功能。

TA8776N外围电路

图2为TA8776N在创维5T21机芯上的应用电路,由TV/AV切换电路送来的L、R信号,分别从⑥脚和⑦脚输入,经TA8776N处理后,从和输出,送至功放电路,输出的和信号L+R,送至重低音形成电路,由重低音形成电路输出200Hz以下重低音信号,再送至功放电路,本机未使用输出的差信号L-R。如果想了解更详细的资料可到www.21icsearch.com/searchpdf/open-file.asp?id=36990&filename=toshiba/e003980.pdf上查询。

(王忠诚)
