电子镇流器因受可靠性、电磁干扰、高成本及伪劣产品充斥市场等诸多因素影响，至今仍未能普及推广。大量沿用的仍是电感镇流器配合氖泡启辉器的日光灯管。普通启辉器在启辉时有一个热胀冷缩过程，通常需要3～5s的时间点亮灯管，在低温、低压情况下则难以点亮。如果按照本文介绍的方法自制一个电子启辉器就能使日光灯在低温、低压情况下正常点亮，启动灯管速度也很快（实测仅0.5～1s），可谓一开即亮。
工作原理

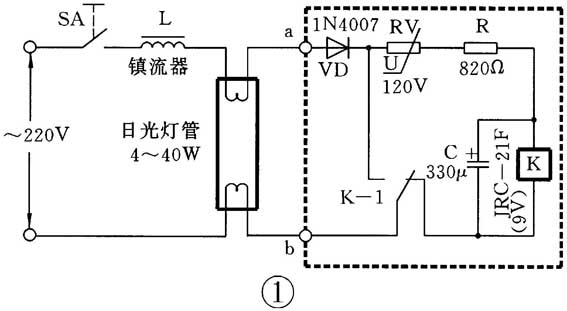

日光灯电子启辉器的电路如图1虚线框内所示。核心器件为微型继电器K，其作用类似于普通启辉器的氖泡；压敏电阻器RV、限流电阻器R和储能兼滤波电容器C构成了K的自动控制电路。闭合SA，220V交流电经镇流器L、灯管两头灯丝送入电子启辉器的a、b两端。此时，因输入电压高于RV的击穿电压120V，故RV击穿，有电流经二极管VD半波整流、R限流和C滤波储能后，K吸合，其触点K-1发生转换，一方面，经VD整流后的半波脉动直流电通过灯丝，使灯丝预热；另一方面，K线圈原来的供电回路被K的触点K-1切断，K依靠C储存的电能保持吸合，约经1s后其两端电压降至K的释放电压（约0.9V）以下，K释放，灯丝供电回路被K-1切断瞬间，L产生一个瞬时高电压（400～600V），加在已预热的灯丝两端，击穿灯管内部电离子气体，激发灯管内壁的荧光粉发光，从而完成灯管启动过程。灯管点亮后，其两端正常工作电压下降至50V（6W灯管）～108V（40W灯管），远低于RV的击穿电压，故RV不再导通，电子启辉器工作停止。
电路中，由于通过灯丝的预热电流是经过VD整流后的直流脉动电流，所以较以往的交流电更容易通过镇流器L给灯丝加热（气温低时效果显著），并且在K释放后更能使L产生较高的自感电动势，从而激发灯管快速启动发光。这样的好处：可有效避免使用普通启辉器时，灯管在低气温、低电压下不能很快启动所形成的频繁跳闪发光现象，减缓了灯丝老化，使灯管寿命得到延长。
元器件选择与制作
K选用JRC-21F/009-IZ型超小型直流电磁继电器，它外形尺寸仅为15mm×10mm×12.2mm，可直接焊接在印制电路板上。VD选用1N4007型硅整流二极管。RV采用标称电压120V、最大峰值电流7kA的普通氧化锌压敏电阻器。R用RTX-1/8W型碳膜电阻器。C选CD11-10V型电解电容器。

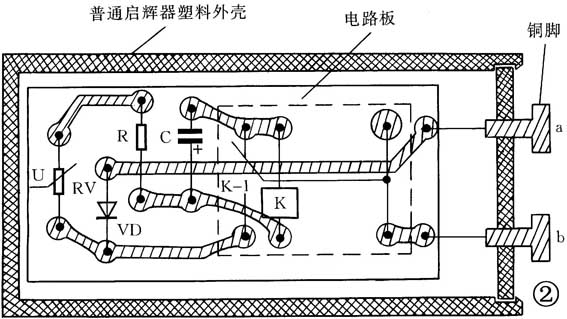

图2所示为该电子启辉器的焊接及安装示意图。印制电路板实际尺寸为30mm×14mm。外壳可用已损坏的普通塑料壳启辉器。
该电子启辉器对4～40W灯管都适用，启辉电压低于160V。使用时，像用普通启辉器一样，将它旋入日光灯的启辉器座内即可。如果发生灯管启动后灯光闪亮、继电器K频繁跳动的现象，说明RV击穿电压偏小，应适当增大其标称电压值；反之，如果电网电压稍一降低便不能启动灯管，应适当减小RV的标称电压值。
（张晓东）
