这种微电脑时控器模块是用逻辑方式在一个模块中实现各种不同功能的软件组合，在一个芯片上即可获得5类16种不同的功能。

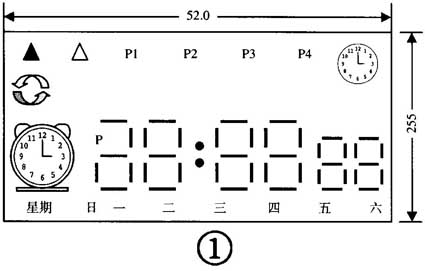

模块主要由液晶显示器和电路板两部分组成，其间用19线连接。液晶显示器如图1所示，为半透式液晶屏，用户可根据需要添加背光源。模块电源：常态（无操作、响闹）下，5.0V/30μA或3.0V/15μA；驱动能力：一路I\(_{LOW}\)=10mA，多路I\(_{LOW}\)=20mA（单开关I\(_{LOW}\)=5mA）；温度范围（不含液晶板）：-45℃～+85℃；振动：2.5g；“时钟自调整”功能：年走时误差累计小于27s！

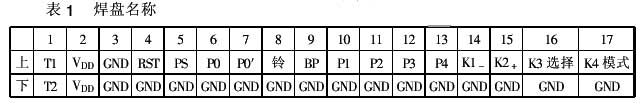

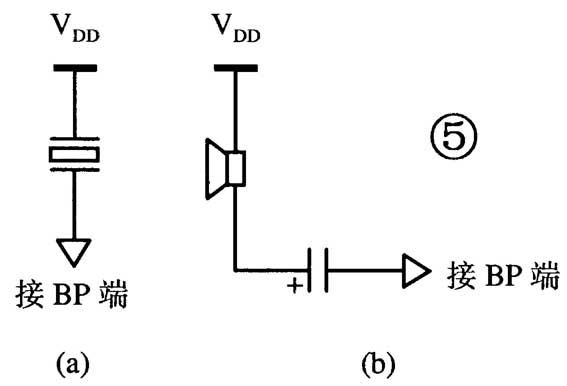

电路板下侧有两排焊盘，自左至右定义如表1所列，表中T1、T2：液晶亮度、对比度调节电位器（500kΩ）接入点，使用方法如下：V\(_{DD}\)=+5.0V（1±5％），T1、T2悬空（不接）；V\(_{DD}\)=+3.0V（1±5％），T1、T2短接；V\(_{DD}\)=+3.0V～+5.5V，T1、T2之间接入500kΩ电位器进行调节即可；V\(_{DD}\)：电源正极，+2.7V～+5.3V；GND：电源负极；RST：复位信号；铃：此信号作为电脑打铃器的打铃控制信号；BP：蜂鸣器音响提示信号，可直接驱动蜂鸣器（蜂鸣器另一极接V\(_{DD}\)）；P0：单路开关输出信号端口，P0\(^{'}\)是互补输出；PS：备用端；P1～P4：第1～4路输出控制信号；K1（-）、K2（+）、K3（选择）、K4（模式）：4个按键接入端。

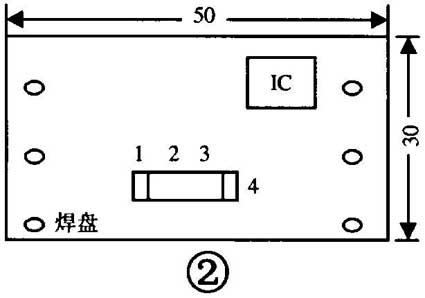

时控器模块黑胶封装的IC左下方有4个选择焊点（图2）：1、2、3标在公共焊盘的上方，4在其右侧。由于焊法不同共能获得16种不同的功能。
时钟液晶显示数字，显示星期、时、分、秒，12/24小时制任意选择。

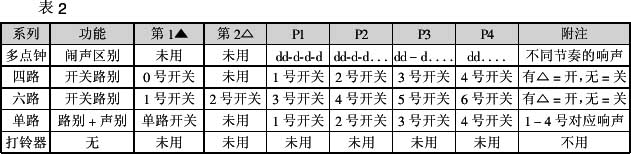

不同功能的模块，液晶显示器上排6个符号的定义有所不同（图1）。2个△图标左起记为第1、2，P1、P2、P3、P4，6个符号对应关系见表2。

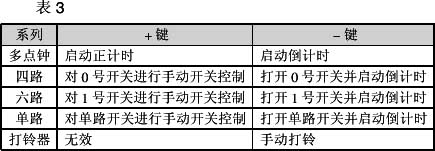

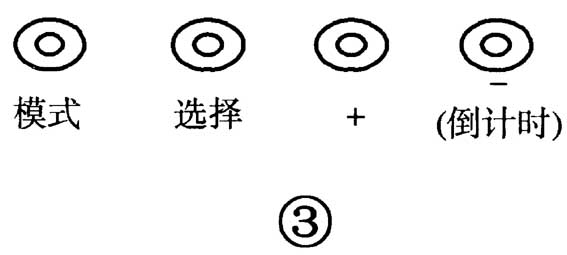

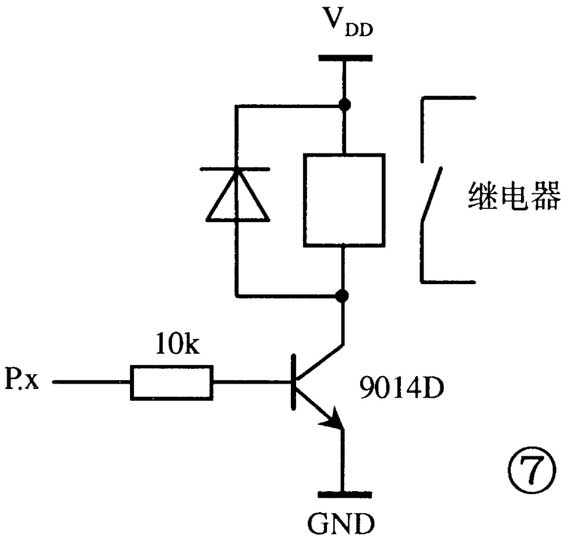

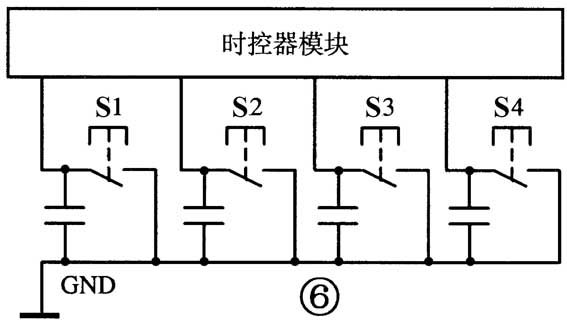

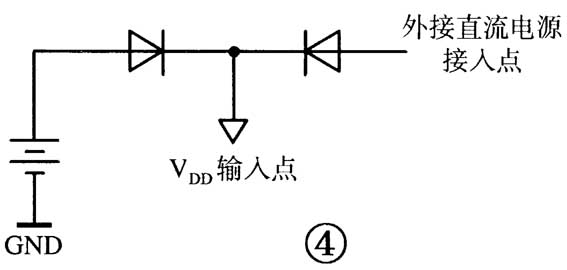

图6中电容均为0.047μF。图7为输出驱动继电器控制电路。P.x端根据控制需要，可连接到P0～P4或打铃控制电平的输出口。本模块供货信息，见今年第6期第67页兰州华联电子有限责任公司的相关广告。
（陈九如 王锡军 焦明杰）
