故障定位分析
若手机有接收但接收差，主要检查天线电路、射频模块N600电路、VCO信号的幅度。
若手机无接收，首先按如下所述的步骤进行故障定位。
1. 将故障机拆开，通过射频信号源给故障机一个947MHz的信号。

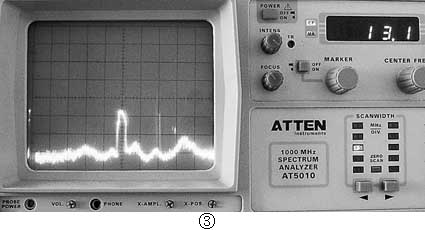

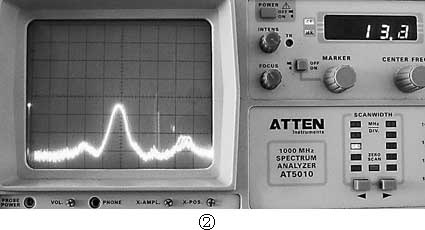

2. 开机，用频谱分析仪在中频模块N700的检查，测试有无13MHz的信号，如图1所示。需注意的是，该信号并不是时钟信号；虽然3210原厂图纸上是标注为RXI/Q，但它并不是67.707kHz的I/Q信号。而是13MHz的二中频信号。若在图1所示的位置能检测到13MHz信号，则故障在接收的逻辑音频电路，主要应检查音频模块N200电路。图2、图3所示的是用频谱分析仪在N700的检测到的13MHz信号。图2所示的是利用WINTESLA控制故障机处于连续工作状态时所检测到的信号。图3所示的则是待机状态下所检测到的信号。需要注意的是，若经验不丰富，一定要通过射频信号源给故障机一个强信号，才能在N700的及二中频滤波器处检测到明显的13MHz信号。图4所示的就是没有给信号源，在待机状态下检测到的13MHz信号。
3. 若在图1所示的位置不能检测到13MHz信号，则故障在接收机的射频部分（这里主要针对3210的GSM通道来讲述）。3210的GSM通道是一个超外差二次变频接收机。对接收射频部分的定位可按如下所述进行。

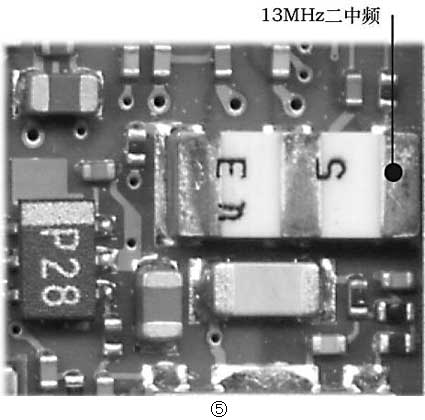

4. 通过信号源给故障机一个947MHz的信号（-25dBm）。开机，用示波器在接收第二中频滤波器Z701处检查，看有无13MHz的接收第二中频信号（见图5）。此时的检测方法与第二步一样。但应注意的是，如果Z701处有13MHz信号，则N700的输出的13MHz信号幅度应比二中频滤波器Z701处的13MHz信号幅度大，约为13dBm。否则，手机会出现接收差的故障。在检查接收差故障时应注意这一点。
5. 若在图5所示的测试点处能检测到13MHz的接收第二中频信号，则故障在N700电路。否则，进行下一步。

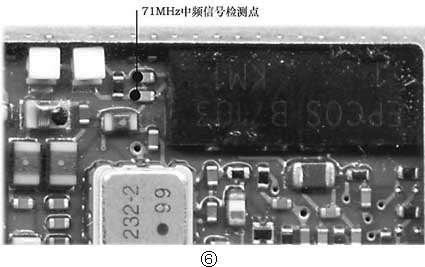

6. 用频谱分析仪检测接收第一中频滤波器Z700处，看有无71MHz的接收第一中频信号（见图6）。若有71MHz信号，但第5步的检查没有13MHz信号，检查N700电路；检查中频VCO电路。
7. 若Z700处没有71MHz信号，可检查N600电路射频VCO电路。经以上几个步骤的检测，可将接收射频故障缩小在具体的单元电路中。
具体单元电路的检修
71MHz中频信号是G700产生的射频VCO信号与GSM接收射频信号在N600内混频得到的。所以，没有71MHz中频信号时应检查射频VCO电路和N600电路。

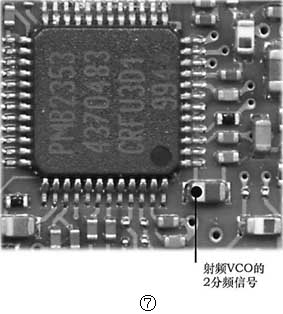

首先，应确定射频VCO电路输出的信号是否工作。该项检查比较简单，将频谱分析仪的中心频率设置为1018MHz，扫描宽度设置为1MHz。手机开机后，用频谱分析仪在射频模块N600的1脚（L617处）检查（见图7）。正常情况下，可看到有中心频率不断变化的射频VCO信号。3210的射频VCO电路产生的信号实际上是2000MHz以上的信号，L617处所检测的是它的2分频信号。
当通过WINTESLA软件设置故障机在脉冲测试状态时，用频谱分析仪检测到的1018MHz信号频谱如图8所示。当通过WINTESLA软件设置故障机处于连续工作状态时，检测到的1018MHz信号频谱如图9所示。
若没有频谱分析仪，可通过WINTES-LA软件启动接收机，用频率计来检查。在启动软件后，若不改变缺省值信道，用频率计应能检测到1018MHz的信号（在射频VCO输出端应能检测到2036MHz的信号）。在用频率计检测时，需注意射频电缆的接地点。
经第一步检查后，若L617处的信号正常，说明N600内的GSM混频电路没有工作。应检查GSM混频电路。
此时对GSM混频电路的检查主要从直流方面来进行。这时，示波器是比较好的检测仪器。对N600电路进行分析，可以确定N600的是检测重点。
N600的是GSM混频电路的输出端。正常情况下用示波器检查应有2.7Vp-p的电压（1V挡，1ms挡），如图10所示。若N600的无2.7Vp-p的电压，检查电源模块旁电容C101处，如图11所示。若C101处也无2.7V电压，检查电源模块是否虚焊，或更换电源模块。若C101处有2.7V电压，检查C101与射频模块之间的线路。用示波器检测混频器的输入端（N600的）时，所检测到的信号电压约为0.4V（0.2V挡，1ms），如图12所示。
若N600的电压正常，检查N600的焊接，或更换N600模块。
在进行前面的第一步检查时，若L617处没有1018MHz的信号，先检查R619、C608处有无2036MHz的信号。若有，更换N600模块；若无，检查射频VCO电路。
射频VCO电路由G700、N700等构成，属频率合成系统。首先用示波器检查电压调节器N702的④脚有无2.8V的电压输出（见图13）。该电源给VCO电路供电。若该电源输出不正常，主要检查其控制信号线路：检查L613、L615；检查N702的①脚与C103间的线路。
若N702输出的电源正常，检查R721处有无4.8V的电压，若无，检查电源模块是否虚焊，或更换电源模块。
在R736处检查有无1.5V电源，若无，更换电源模块。
若以上电源正常，用示波器或频谱分析仪检查N700的有无13MHz信号，若无，检查电容C702、C702与R734间的线路及N700电路。
用示波器在R722、R724处检查频率合成的控制信号，如图14所示。若不正常，应检查音频模块电路。频率合成控制信号，最好在待机状态下用示波器检查。
若以上都正常，仔细检查R730、R731、R741；检查N700的焊接。若无问题，用示波器检查R730处，正常时应有脉冲电压。否则，更换N700、G700。
从电路结构上分析，应检查接收第二混频或中频VCO电路。有71MHz信号，说明射频VCO电路正常。根据3210中频电路分析，可以确定频率合成控制正常；N702正常；N700工作电源正常等。

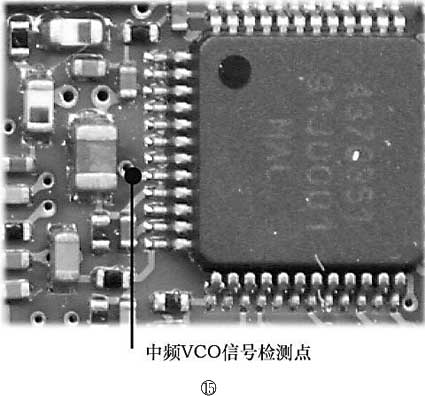

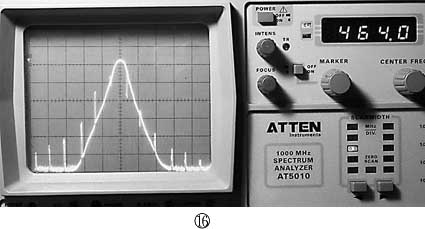

首先可用频谱分析仪检查G702，看有无464MHz的信号输出（见图15）。若没有信号输出，一般更换G702或中频模块N700即可。
若464MHz的信号正常，则检查71MHz中频滤波器；或更换N700模块。
71MHz的中频放大器被集成在中频模块N700内。利用WINTESLA软件可检查该放大器及其控制信号线路是否工作正常。启动软件后，在图17所示的窗口中选择“Continuous”，然后在“AGC”项改变AGC值。将“84”改小时，在二中频滤波器处检测到的13MHz信号幅度变小；将“84”改大时，在二中频滤波器处检测到的13MHz信号幅度变大。否则，先检查中频模块的电压是否随AGC项的数值变化而变化，若不是，检查逻辑电路；若不是，更换中频模块。
