3. 温度扫描
电子元件器的工作状态会受环境温度的影响。温度扫描的作用是模拟改变仿真分析时的环境温度，得到在各种温度下电路的表现。温度扫描不能独立运行，只能附加在直流扫描、瞬态分析等一些基础分析上。我们在二极管直流扫描的基础上附加温度扫描，得到在不同的温度下二极管的正向V-I曲线。

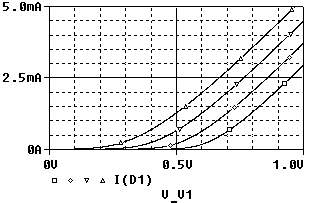

打开仿真参数设置对话框，在Anal-ysis页中的Analysis Type栏中选中DC Sweep，在Options栏中选中Temperature。点中右面的Repeat the Simulation for each of the temperature选项，在其下的空格中填上多个温度值（0、50、100、150），各数值以空格分开。确定后运行仿真，此时出现一要求确认的对话框，点击OK，进入PSpice的图线界面。添加I（D1）变量名称，显示如图9所示的曲线族。
在图9的下方有一行标志，它们的排列顺序和我们输入的温度序列一致，由此我们可以定位各温度所对应的曲线。
4. 瞬态分析
瞬态分析得到时间和幅度的关系曲线。我们以一个电容器的充电过程来说明此分析。
（1） 为了准确地实现电容器的充电过程，必须在电容器上放一个设置初始条件的IC元件，并将其数值设为0（IC在Special库中）。
（2） 在电阻和电容的连接处插入了一个电压标记。其作用是在仿真后自动显示该点的电压曲线。图10中电阻的图形符号已用PSpice的元件编辑器修改过。

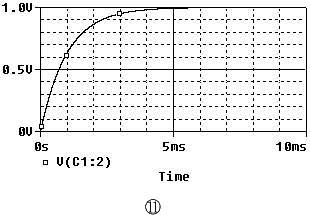

（3） 设置仿真参数：在Anal-ysis页中的Analysis Type栏中选中Time Domain选项。右方的Run to项决定此时域分析的终了时间，此数据应由电路或激励信号参数决定。如在RC电路中约为电路时间常数的3～5倍，在周期信号电路中取2～3个信号周期。Start saving data决定从何时开始保存仿真数据，通常设为0。在Transient Op-tions栏中设置最大扫描步长Maximum Step，此值设置得小些可得到更精细的曲线，但要求计算机的性能较高，否则会使分析时间过长。运行仿真得如图11所示的曲线。
5. 参数扫描
当电路中的某个元件的参数改变时，电路的性能将发生变化。把各曲线放在同一坐标系中显示，显然便于比较电路性能。在PSpice中用参数扫描功能可方便地实现这一要求。
我们改变图10中RC电路的电容器的容量，来观察充电曲线的变化。在PSpice中必须先将参数扫描的对象元件参数设为全局变量。

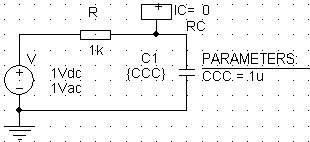

（1） 在本例中将电容器C的数值设置为变量，此变量的名称是任意的。我们把C的值设为{CCC}，如图12所示，大括号是必须的。
（2） 在电路图中放一个PARAM（在Special元件库中）元件。双击PARAM，打开其属性对话框，给PARAM添加一个新属性，元件参数变量CCC。见图13。
点击New column...按钮，在打开的Add New Column对话框的Name栏中填入电容器的变量名CCC（此处不要加大括号）。在Value栏中填入电容器的值1μ，此值只是在分析静态工作点时用到，但必须设置。现在PARAM元件多了一个新的属性CCC。选中属性CCC后点击按钮Display...将CCC显示方式设为显示名称和值。

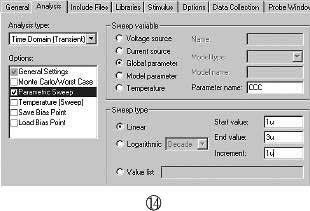

（3） 打开仿真设置对话框，在Analy-sis页中的Analysis type栏中选择Time Do-main；在Options选框中选中Parametric Sweep；在Sweep Variable项选中Global Parameter；在Parameter栏中填上变量名CCC；在Sweep type项的Start（扫描起始值）栏填1μ；End（终了值）栏填3μ；In-crement（扫描步长）栏填1μ，见图14。

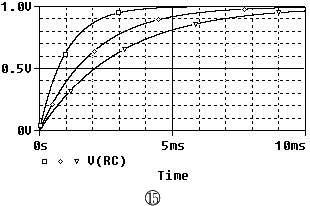

（4） 运行仿真得如图15所示的3条充电曲线。分别对应C为1μ、2μ和3μ时的情况。
设置全局变量的作用在于：在一些复杂的电路中可令多个相同的元件按同一规律变化，使参数扫描更灵活。
6. 交流扫描
交流扫描分析是以频率为自变量，输出信号的幅度或相位为函数，作用类似于扫频仪。我们以图12的RC电路为例来说明交流扫描的操作。
（1） 设置交流信号源。在PSpice中没有单独的扫频信号源。扫频信号AC附加在各独立源中，如直流电压源、正弦信号源和脉冲信号源等。双击电源，在其属性对话框的AC栏中填入信号幅度值（通常为1V）。

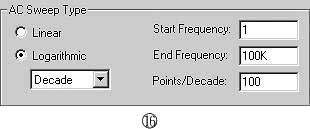

（2） 设置交流扫描参数（见图16）。在仿真设置对话框中的Analysis页Analy-sis type栏中选中AC Sweep/Noise项。在AC Sweep Type区域中扫描方式选对数式Logarithmic。扫描起始值Start必须大于0，终了值应根据电路参数选用合适的值。在一个倍频程内的取样点数以100点为宜。

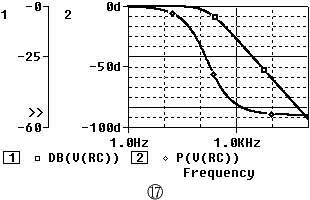

（3） 处理图像。幅频曲线的幅度通常以分贝表示、相频曲线的角度以度表示。由于我们的输入信号的幅度为1、初相位为0。故节点RC处的电位即是增益，相位即是输出相位。在Add Traces对话框的Trace Expression栏中填入DB（V（RC））。DB（）是将括号内的数值取分贝。得到图17中的幅频图线。
（4） 显示相位频率图线。将幅频曲线和相频曲线合在一张图上能较直观地反映电路的特性。但是幅度和相位的单位不同，其幅度值也可能相差很大。故需添加一条Y轴，使每个波形对应各自的Y轴。调用菜单命令Plot/Add Y Axis。此时波形窗口多出一条Y轴，再在Add Traces对话框的Trace Expression栏中填入P（V（RC））。确定后出现相位频率曲线⑩。双击波形窗口打开Axis Settings对话框，可设置X轴和Y轴的相关各参数。
PSpice学生版还有很多强大的功能，如各种PSpice高级分析、层次电路分析和模数混合电路分析等。它提供的大量函数充分考虑了用户各种可能的运算需求，使用极为方便。读者可查阅Cadence公司编写的《PSpice User's Guide》，以获得更多的信息。该手册可以到网页www.orcad.com上查找。
本文介绍的PSpice Student（V9.1）下载的网址是：www.orcad.com/product/sim-ulation/pspice/download.asp。
（甘雨）
